Mola de extensão RZ-100HX Aço inoxidáve Ø 1,1 x 12 x 44,3 mm / 270°

Descontos por quantidade - Mola de extensão RZ-100HX

Quantidade	Preço individual [EUR]
1	6,3400 EUR
2	3,9900 EUR
3	2,6300 EUR
7	2,1900 EUR
17	1,1200 EUR
37	0,7600 EUR
75	0,5700 EUR
125	0,5339 EUR
175	0,5280 EUR
250	0,5147 EUR
350	0,4963 EUR
450	0,4768 EUR

Mola de extensão Comprar

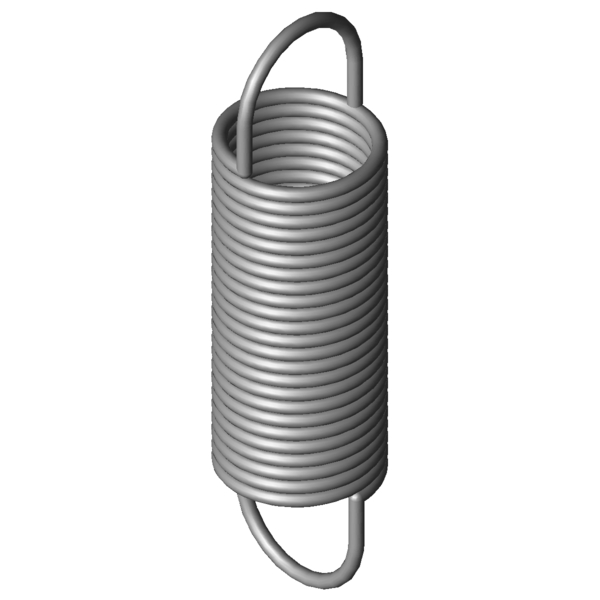

Imagem do Produto Mola de extensão RZ-100HX

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão RZ-100HX

Símbolos	Valor	Unidade	Descrição
Material	1.4310	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	270	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	1,1	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	12	mm	Diâmetro externo de enrolamento
Dh	14	mm	Diâmetro mais pequeno de manga
L0	44,3	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	28,33	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	125,71	mm	Maior comprimento com carga estática
sn	81,41	mm	Maior deslocamento da mola com carga estática
Fn	34,95	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	7,98	mm	Distância entre bordo interno do olhal e corpo de mola
R	0,4	N/mm	Flecha da mola
F0	2,411	N	Força de pré-tensionamento interna
Fntol	2,33	N	(+/-) tolerância para força máxima estática
L0tol	1,3	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	32	Graus	Tolerância da posição dos olhais
Gew	6,8201	g	Peso do artigo
PG	ZH	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Ficha de dados Mola de extensão RZ-100HX Aço inoxidáve Ø 1,1 x 12 x 44,3 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão RZ-100HX Aço inoxidáve Ø 1,1 x 12 x 44,3 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão RZ-100HX Aço inoxidáve Ø 1,1 x 12 x 44,3 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão RZ-100HX Aço inoxidáve Ø 1,1 x 12 x 44,3 mm / 270°

cálculo do caminho de força Mola de extensão RZ-100HX

Formulário de consulta Mola de extensão RZ-100HX Aço inoxidáve Ø 1,1 x 12 x 44,3 mm / 270°

Formulário de consulta Mola de extensão RZ-100HX

Molas de extensão semelhantes para Mola de extensão RZ-100HX Aço inoxidáve Ø 1,1 x 12 x 44,3 mm / 270°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
RZ-100HX	1.4310	1,1	12	44,3	34,95	125,71	81,41	0,4	100,0 \| 100,0 \| 100,0 \| 100,0
Z-100HX	EN 10270-1	1,1	12	44,3	41,95	128,08	83,78	0,465	92,0 \| 100,0 \| 90,2 \| 85,7

Número de molas metálicas semelhantes: 2

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
RZ-036ADX	10	47,5	0,01	1.4310	4,351	488,25	440,75	30,6 \| 74,0 \| 15,5 \| 2,3
RZ-036A-01X	10	42	0,012	1.4310	4,351	401	359	31,6 \| 74,5 \| 17,6 \| 2,8
RZ-063E-11X	10	40,4	0,071	1.4310	11,53	193,28	152,88	46,7 \| 79,4 \| 43,1 \| 17,6
RZ-069X	10,8	47,5	0,09	1.4310	15,67	210,51	163,01	51,7 \| 85,3 \| 47,4 \| 22,4
RZ-081E-04X	12,5	47,5	0,116	1.4310	19,8	210,7	163,2	57,3 \| 90,4 \| 53,3 \| 28,3
RZ-081E-03X	12,5	41,5	0,149	1.4310	19,8	168,7	127,2	62,4 \| 90,5 \| 60,3 \| 36,3
RZ-072X	8,8	44,3	0,176	1.4310	19,09	145,84	101,54	64,4 \| 82,0 \| 67,4 \| 43,8
RZ-083X	13,5	44,4	0,181	1.4310	23,77	167,94	123,54	68,3 \| 93,2 \| 67,0 \| 44,8
RZ-081H-01X	10	43	0,24	1.4310	23,6	134,7	91,7	75,2 \| 87,4 \| 78,2 \| 59,9
RZ-086X	11	40,4	0,354	1.4310	28,97	115,51	75,11	89,6 \| 91,3 \| 87,6 \| 89,8
RZ-100HX	12	44,3	0,4	1.4310	34,95	125,71	81,41	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-106E-11X	12,7	50,2	0,553	1.4310	47,55	129,5	79,3	82,4 \| 90,2 \| 85,5 \| 71,6
RZ-100GX	12	34,4	0,628	1.4310	34,95	86,2	51,8	79,3 \| 92,6 \| 81,8 \| 63,6
RZ-115HX	15	43,3	0,848	1.4310	55,72	103,84	60,54	66,9 \| 85,4 \| 68,5 \| 46,6
RZ-108X	11,2	46,5	0,876	1.4310	53,56	103,08	56,58	68,3 \| 92,2 \| 67,4 \| 45,4
RZ-109FX	10	47	1,192	1.4310	59,56	93,18	46,18	59,8 \| 88,5 \| 57,7 \| 33,3
RZ-115E-10X	11,3	42,1	1,265	1.4310	59,25	85,3	43,2	59,5 \| 91,3 \| 56,0 \| 31,3
RZ-111X	9,2	43,3	1,718	1.4310	64,34	77,61	34,31	52,9 \| 87,5 \| 48,2 \| 22,9
RZ-124F-02X	12,7	52	1,928	1.4310	94,45	97,5	45,5	50,0 \| 82,8 \| 46,4 \| 20,7
RZ-115OX	10	47,9	2,135	1.4310	81,51	82,38	34,48	48,5 \| 84,8 \| 42,6 \| 18,2
RZ-115V-30X	12	36,5	2,782	1.4310	83,35	64,38	27,88	45,9 \| 85,2 \| 38,1 \| 14,4
RZ-124F-01X	12,7	36	3,568	1.4310	94,45	60,6	24,6	42,1 \| 81,5 \| 33,6 \| 11,2
RZ-125X	11,6	34,2	4,88	1.4310	102,6	53,62	19,42	39,3 \| 80,9 \| 29,0 \| 8,1
RZ-130MX	12	44	5,496	1.4310	137	66,94	22,94	40,3 \| 86,8 \| 26,8 \| 7,2
RZ-142X	14,5	42,8	6,1	1.4310	153	65,71	22,91	36,7 \| 78,1 \| 25,5 \| 6,4
RZ-146X	12	54,8	7,089	1.4310	181,5	78,19	23,39	36,0 \| 78,6 \| 24,0 \| 5,5

Número de molas metálicas semelhantes: 25

Número de tarifa alfandegária: 73202085; Mola de extensão RZ-100HX

País de origem: DE, German; Mola de extensão RZ-100HX

Imagem do Produto - Molas de tracção RZ-100HX

QR-Code: Mola de extensão RZ-100HX

QR-Code - Molas de tracção - RZ-100HX | https://www.federnshop.com/pt/produtos/molas_de_trac%c3%a7%c3%a3o/rz-100hx.html
