Mola de extensão RZ-100MI Aço inoxidáve Ø 1,1 x 7,5 x 27,2 mm / 180°

Descontos por quantidade - Mola de extensão RZ-100MI

Quantidade	Preço individual [EUR]
1	6,3400 EUR
2	3,9900 EUR
3	2,6300 EUR
7	2,1900 EUR
17	1,1200 EUR
37	0,7600 EUR
75	0,5700 EUR
125	0,5339 EUR
175	0,5280 EUR
250	0,5147 EUR
350	0,4963 EUR
450	0,4768 EUR

Mola de extensão Comprar

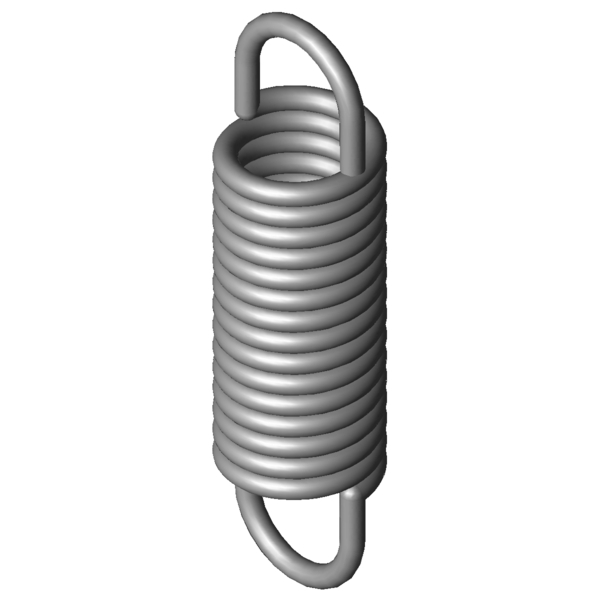

Imagem do Produto Mola de extensão RZ-100MI

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão RZ-100MI

Símbolos	Valor	Unidade	Descrição
Material	1.4310	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	180	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	1,1	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	7,5	mm	Diâmetro externo de enrolamento
Dh	9,4	mm	Diâmetro mais pequeno de manga
L0	27,2	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	18,15	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	43,01	mm	Maior comprimento com carga estática
sn	15,81	mm	Maior deslocamento da mola com carga estática
Fn	54,28	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	4,52	mm	Distância entre bordo interno do olhal e corpo de mola
R	3,153	N/mm	Flecha da mola
F0	4,441	N	Força de pré-tensionamento interna
Fntol	5,41	N	(+/-) tolerância para força máxima estática
L0tol	0,8	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,25	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	21	Graus	Tolerância da posição dos olhais
Gew	2,6062	g	Peso do artigo
PG	ZH	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Ficha de dados Mola de extensão RZ-100MI Aço inoxidáve Ø 1,1 x 7,5 x 27,2 mm / 180°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão RZ-100MI Aço inoxidáve Ø 1,1 x 7,5 x 27,2 mm / 180°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão RZ-100MI Aço inoxidáve Ø 1,1 x 7,5 x 27,2 mm / 180°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão RZ-100MI Aço inoxidáve Ø 1,1 x 7,5 x 27,2 mm / 180°

cálculo do caminho de força Mola de extensão RZ-100MI

Formulário de consulta Mola de extensão RZ-100MI Aço inoxidáve Ø 1,1 x 7,5 x 27,2 mm / 180°

Formulário de consulta Mola de extensão RZ-100MI

Molas de extensão semelhantes para Mola de extensão RZ-100MI Aço inoxidáve Ø 1,1 x 7,5 x 27,2 mm / 180°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
RZ-100MI	1.4310	1,1	7,5	27,2	54,28	43,01	15,81	3,153	100,0 \| 100,0 \| 100,0 \| 100,0
Z-100MI	EN 10270-1	1,1	7,5	27,2	65,14	43,44	16,24	3,671	92,0 \| 100,0 \| 90,3 \| 85,6

Número de molas metálicas semelhantes: 2

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
RZ-053I	8,6	28,1	0,111	1.4310	9,861	111,13	83,03	34,2 \| 80,4 \| 18,6 \| 3,5
RZ-066HI	8	28,8	0,22	1.4310	14,3	89,37	60,57	39,0 \| 83,9 \| 26,2 \| 6,9
RZ-056I	6,9	25,4	0,228	1.4310	12,19	75,4	50	38,3 \| 80,9 \| 27,0 \| 7,1
RZ-066NI	7,5	28	0,273	1.4310	15,22	79,58	51,58	41,6 \| 86,9 \| 29,3 \| 8,6
RZ-066GI	8	22,5	0,348	1.4310	14,3	60,82	38,32	41,6 \| 80,0 \| 33,8 \| 10,9
RZ-066MI	7,5	21,7	0,431	1.4310	15,22	54,33	32,63	44,3 \| 81,1 \| 38,2 \| 13,6
RZ-072FI	8	26,5	0,519	1.4310	20,91	64,07	37,57	48,2 \| 88,0 \| 40,3 \| 16,2
RZ-074I	7,1	29,6	0,585	1.4310	23,41	66,46	36,86	49,3 \| 86,4 \| 43,0 \| 18,5
RZ-072GI	7,8	22,5	0,721	1.4310	21,42	50,13	27,63	51,6 \| 83,9 \| 48,3 \| 22,6
RZ-075E-03I	6,4	27,5	0,868	1.4310	25,8	54,5	27	55,5 \| 85,7 \| 53,0 \| 27,8
RZ-081KAI	8,5	23,5	1,046	1.4310	27,55	47,7	24,2	58,9 \| 85,5 \| 58,0 \| 33,2
RZ-077I	5,8	28,3	1,124	1.4310	28,25	51,17	22,87	59,5 \| 82,1 \| 60,6 \| 36,0
RZ-093HI	8	30	1,379	1.4310	39,1	55,95	25,95	67,4 \| 91,8 \| 66,5 \| 43,9
RZ-095I	7,3	21,4	3,043	1.4310	42,6	34,18	12,78	88,6 \| 89,0 \| 79,7 \| 97,1
RZ-100MI	7,5	27,2	3,153	1.4310	54,28	43,01	15,81	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-110I	9,2	27	3,696	1.4310	64,34	42,94	15,94	88,8 \| 89,6 \| 91,8 \| 85,1
RZ-100LI	7,5	20,6	5,144	1.4310	54,28	30,29	9,69	77,9 \| 91,9 \| 80,6 \| 61,3
RZ-113I	7,5	24,3	7,606	1.4310	77,33	33,59	9,29	66,1 \| 92,4 \| 64,5 \| 41,2
RZ-115W-20I	8	30,5	11,948	1.4310	119,8	39,56	9,06	54,2 \| 85,4 \| 51,3 \| 26,0
RZ-115SI	7	30,5	12,349	1.4310	111,3	38,38	7,88	53,5 \| 87,0 \| 49,3 \| 24,3
RZ-115W-19I	8	23	18,976	1.4310	119,8	28,75	5,75	47,1 \| 83,9 \| 40,8 \| 16,5
RZ-115RI	7	22,1	20,148	1.4310	111,3	26,93	4,83	46,3 \| 84,4 \| 39,7 \| 14,9
RZ-130E-01I	8	23,6	25,735	1.4310	142,2	28,58	4,98	43,3 \| 83,1 \| 34,8 \| 12,0
RZ-130QI	9	28,4	25,905	1.4310	175,9	34,32	5,92	41,9 \| 80,1 \| 34,2 \| 11,6

Número de molas metálicas semelhantes: 23

Número de tarifa alfandegária: 73202085; Mola de extensão RZ-100MI

País de origem: DE, German; Mola de extensão RZ-100MI
