Mola de extensão RZ-133X Aço inoxidáve Ø 2 x 27 x 118 mm / 270°

Descontos por quantidade - Mola de extensão RZ-133X

Quantidade	Preço individual [EUR]
1	7,1700 EUR
2	4,5200 EUR
3	3,5600 EUR
7	3,0400 EUR
17	1,6000 EUR
37	1,2900 EUR
75	1,1600 EUR
125	1,0882 EUR
175	1,0680 EUR
250	1,0487 EUR
350	1,0339 EUR
450	0,9731 EUR

Mola de extensão Comprar

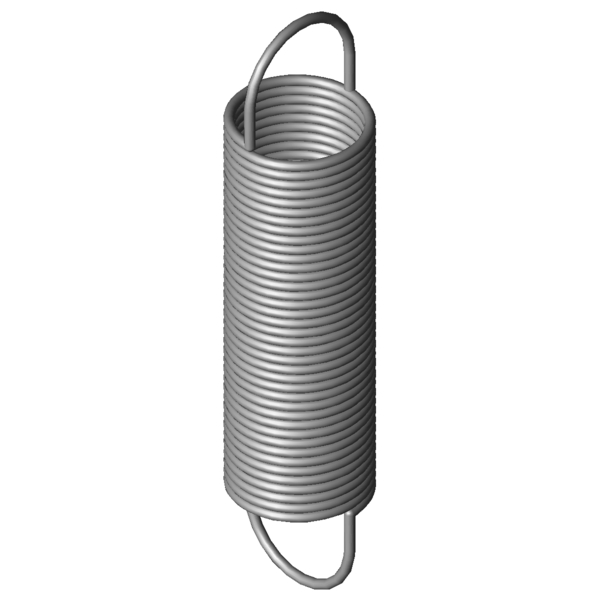

Imagem do Produto Mola de extensão RZ-133X

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão RZ-133X

Símbolos	Valor	Unidade	Descrição
Material	1.4310	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	270	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	2	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	27	mm	Diâmetro externo de enrolamento
Dh	30,5	mm	Diâmetro mais pequeno de manga
L0	118	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	81,5	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	470,1	mm	Maior comprimento com carga estática
sn	352,1	mm	Maior deslocamento da mola com carga estática
Fn	84,86	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	18,25	mm	Distância entre bordo interno do olhal e corpo de mola
R	0,225	N/mm	Flecha da mola
F0	5,501	N	Força de pré-tensionamento interna
Fntol	5,23	N	(+/-) tolerância para força máxima estática
L0tol	2,4	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,45	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	47	Graus	Tolerância da posição dos olhais
Gew	80,9667	g	Peso do artigo
PG	ZO	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Ficha de dados Mola de extensão RZ-133X Aço inoxidáve Ø 2 x 27 x 118 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão RZ-133X Aço inoxidáve Ø 2 x 27 x 118 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão RZ-133X Aço inoxidáve Ø 2 x 27 x 118 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão RZ-133X Aço inoxidáve Ø 2 x 27 x 118 mm / 270°

cálculo do caminho de força Mola de extensão RZ-133X

Formulário de consulta Mola de extensão RZ-133X Aço inoxidáve Ø 2 x 27 x 118 mm / 270°

Formulário de consulta Mola de extensão RZ-133X

Molas de extensão semelhantes para Mola de extensão RZ-133X Aço inoxidáve Ø 2 x 27 x 118 mm / 270°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
RZ-133X	1.4310	2	27	118	84,86	470,1	352,1	0,225	100,0 \| 100,0 \| 100,0 \| 100,0
Z-133X	EN 10270-1	2	27	118	101,2	477,49	359,49	0,262	92,2 \| 100,0 \| 90,9 \| 85,6

Número de molas metálicas semelhantes: 2

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
RZ-115F-14X	20	114,5	0,087	1.4310	44,2	597,2	482,7	59,7 \| 87,3 \| 58,3 \| 33,6
RZ-115V-16X	20	121	0,113	1.4310	51,22	544,8	423,8	67,3 \| 90,8 \| 66,9 \| 44,3
RZ-118AX	21,6	117	0,133	1.4310	56,93	519,83	402,83	71,1 \| 89,2 \| 72,2 \| 51,8
RZ-133AX	27	146	0,167	1.4310	84,86	622,11	476,11	70,2 \| 89,2 \| 71,1 \| 50,4
RZ-130E-13X	24	107,5	0,211	1.4310	73,5	438	330,5	90,8 \| 90,0 \| 90,2 \| 92,3
RZ-133X	27	118	0,225	1.4310	84,86	470,1	352,1	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-147E-23X	30	133	0,24	1.4310	104,3	553	420	89,8 \| 89,9 \| 82,6 \| 97,1
RZ-136AX	22	124	0,374	1.4310	103,4	381,27	257,27	80,3 \| 90,7 \| 82,4 \| 67,8
RZ-147E-22X	30	102	0,385	1.4310	104,3	363,5	261,5	75,8 \| 89,1 \| 77,8 \| 60,4
RZ-136X	22	110	0,44	1.4310	103,4	328,75	218,75	71,6 \| 91,6 \| 72,1 \| 51,0
RZ-147JX	24	122	0,498	1.4310	123,7	354,87	232,87	68,3 \| 92,2 \| 67,4 \| 45,4
RZ-153X	27,5	138	0,55	1.4310	153,7	397,46	259,46	64,3 \| 87,9 \| 64,5 \| 40,7
RZ-152X	27,5	101	0,884	1.4310	153,7	262,55	161,55	54,6 \| 87,9 \| 50,5 \| 25,3
RZ-147K-02X	20	112	0,938	1.4310	147,2	256,47	144,47	55,6 \| 88,1 \| 52,0 \| 26,8
RZ-162U-20X	32	128	1,047	1.4310	219,4	321,86	193,86	49,7 \| 81,1 \| 46,9 \| 21,3
RZ-156X	22,5	130	1,075	1.4310	186,1	290,15	160,15	52,5 \| 85,5 \| 48,5 \| 23,5
RZ-162HX	30	112	1,08	1.4310	193,3	278,12	166,12	50,6 \| 85,4 \| 45,5 \| 20,7
RZ-162K-01X	25	143	1,269	1.4310	229,9	310,64	167,64	54,5 \| 86,9 \| 50,8 \| 25,8
RZ-162U-19X	32	108	1,4	1.4310	219,4	252,9	144,9	45,6 \| 80,9 \| 39,9 \| 15,9
RZ-156JX	20	123,5	1,646	1.4310	207,8	240,07	116,57	47,3 \| 87,6 \| 39,1 \| 15,3
RZ-162K-21X	25	104	1,986	1.4310	229,9	211,1	107,1	43,0 \| 84,1 \| 33,7 \| 11,2

Número de molas metálicas semelhantes: 20

Número de tarifa alfandegária: 73202085; Mola de extensão RZ-133X

País de origem: DE, German; Mola de extensão RZ-133X
