Mola de extensão RZ-136AI Aço inoxidáve Ø 2 x 22 x 124 mm / 180°

Descontos por quantidade - Mola de extensão RZ-136AI

Quantidade	Preço individual [EUR]
1	7,1700 EUR
2	4,5200 EUR
3	3,5600 EUR
7	3,0400 EUR
17	1,6000 EUR
37	1,2900 EUR
75	1,1600 EUR
125	1,0882 EUR
175	1,0680 EUR
250	1,0487 EUR
350	1,0339 EUR
450	0,9731 EUR

Mola de extensão Comprar

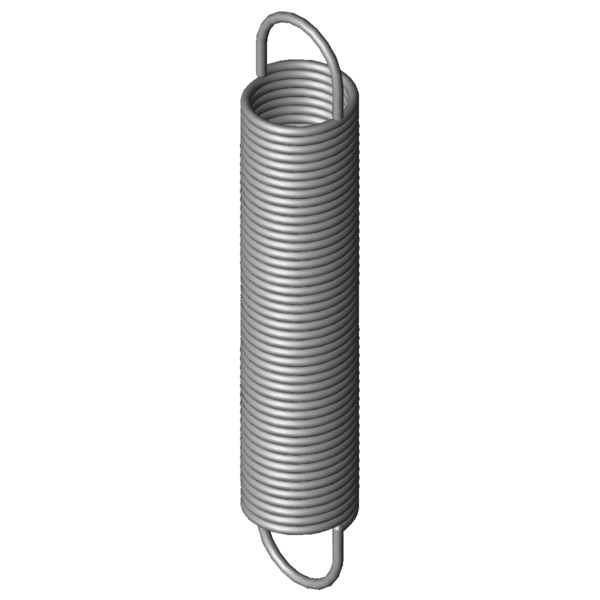

Imagem do Produto Mola de extensão RZ-136AI

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão RZ-136AI

Símbolos	Valor	Unidade	Descrição
Material	1.4310	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	180	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	2	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	22	mm	Diâmetro externo de enrolamento
Dh	25,5	mm	Diâmetro mais pequeno de manga
L0	124	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	95	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	379,89	mm	Maior comprimento com carga estática
sn	255,89	mm	Maior deslocamento da mola com carga estática
Fn	103,4	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	14,5	mm	Distância entre bordo interno do olhal e corpo de mola
R	0,376	N/mm	Flecha da mola
F0	7,101	N	Força de pré-tensionamento interna
Fntol	5,85	N	(+/-) tolerância para força máxima estática
L0tol	2,4	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,45	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	44	Graus	Tolerância da posição dos olhais
Gew	75,3088	g	Peso do artigo
PG	ZO	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Ficha de dados Mola de extensão RZ-136AI Aço inoxidáve Ø 2 x 22 x 124 mm / 180°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão RZ-136AI Aço inoxidáve Ø 2 x 22 x 124 mm / 180°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão RZ-136AI Aço inoxidáve Ø 2 x 22 x 124 mm / 180°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão RZ-136AI Aço inoxidáve Ø 2 x 22 x 124 mm / 180°

cálculo do caminho de força Mola de extensão RZ-136AI

Formulário de consulta Mola de extensão RZ-136AI Aço inoxidáve Ø 2 x 22 x 124 mm / 180°

Formulário de consulta Mola de extensão RZ-136AI

Molas de extensão semelhantes para Mola de extensão RZ-136AI Aço inoxidáve Ø 2 x 22 x 124 mm / 180°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
RZ-136AI	1.4310	2	22	124	103,4	379,89	255,89	0,376	100,0 \| 100,0 \| 100,0 \| 100,0
Z-136AI	EN 10270-1	2	22	124	123,3	385,22	261,22	0,438	92,2 \| 100,0 \| 90,9 \| 85,6

Número de molas metálicas semelhantes: 2

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
RZ-115F-14I	20	114,5	0,088	1.4310	44,2	595,2	480,7	51,7 \| 84,4 \| 48,0 \| 22,8
RZ-115V-17I	20	133	0,101	1.4310	51,22	609,98	476,98	54,8 \| 86,4 \| 51,6 \| 26,6
RZ-115V-16I	20	121	0,114	1.4310	51,22	543,08	422,08	48,4 \| 85,6 \| 41,9 \| 17,6
RZ-115V-15I	20	109	0,131	1.4310	51,22	476,18	367,18	59,6 \| 84,6 \| 59,6 \| 34,5
RZ-118AI	21,6	117	0,134	1.4310	56,93	517,96	400,96	61,8 \| 90,8 \| 59,4 \| 35,1
RZ-130E-14I	24	143,5	0,141	1.4310	73,5	638,2	494,7	62,5 \| 89,4 \| 61,4 \| 36,8
RZ-130E-13I	24	107,5	0,213	1.4310	73,5	435,9	328,4	73,1 \| 89,5 \| 74,5 \| 55,4
RZ-121CI	17,6	123	0,231	1.4310	69,37	401,2	278,2	62,2 \| 90,3 \| 60,3 \| 36,1
RZ-130KI	20	136	0,256	1.4310	84,95	446,23	310,23	65,0 \| 92,4 \| 63,1 \| 39,6
RZ-136CI	22	154	0,285	1.4310	103,4	492,44	338,44	85,6 \| 93,5 \| 87,8 \| 75,6
RZ-136BI	22	138	0,327	1.4310	103,4	432,41	294,41	92,3 \| 96,6 \| 93,5 \| 86,9
RZ-136AI	22	124	0,376	1.4310	103,4	379,89	255,89	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-136I	22	110	0,443	1.4310	103,4	327,37	217,37	91,2 \| 96,2 \| 92,5 \| 84,9
RZ-147JI	24	122	0,501	1.4310	123,7	353,4	231,4	85,4 \| 93,7 \| 87,0 \| 75,6
RZ-141BI	18	132	0,639	1.4310	125,1	313,13	181,13	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-141AI	18	118	0,735	1.4310	125,1	275,43	157,43	92,3 \| 96,5 \| 93,5 \| 86,9
RZ-147K-03I	20	134	0,749	1.4310	147,2	314,82	180,82	90,1 \| 93,1 \| 92,4 \| 84,8
RZ-156AI	22,5	148	0,919	1.4310	186,1	335,35	187,35	64,1 \| 87,2 \| 64,4 \| 40,7
RZ-147K-02I	20	112	0,938	1.4310	147,2	256,5	144,5	64,6 \| 90,7 \| 63,4 \| 39,7
RZ-156I	22,5	130	1,082	1.4310	186,1	289,15	159,15	61,5 \| 91,1 \| 58,9 \| 34,6
RZ-156JI	20	123,5	1,657	1.4310	207,8	239,32	115,82	62,8 \| 87,9 \| 62,1 \| 38,5
RZ-159I	18,5	124	2,113	1.4310	223,4	221,23	97,23	58,4 \| 90,4 \| 54,8 \| 30,1
RZ-162U-31I	24	133	2,284	1.4310	287,9	249,42	116,42	47,0 \| 83,9 \| 40,7 \| 16,3
RZ-162OI	20	138	2,676	1.4310	282,9	235,53	97,53	52,8 \| 85,7 \| 49,0 \| 23,8
RZ-162U-30I	24	115	2,783	1.4310	287,9	210,56	95,56	44,6 \| 83,7 \| 36,6 \| 13,4
RZ-162N-01I	20	112	3,465	1.4310	282,9	187,31	75,31	42,7 \| 84,2 \| 33,0 \| 10,8
RZ-173I	23,2	110	4,681	1.4310	356,7	181	71	39,5 \| 82,0 \| 28,4 \| 8,0

Número de molas metálicas semelhantes: 26

Número de tarifa alfandegária: 73202085; Mola de extensão RZ-136AI

País de origem: DE, German; Mola de extensão RZ-136AI
