Mola de extensão RZ-141AX Aço inoxidáve Ø 2 x 18 x 118 mm / 270°

Descontos por quantidade - Mola de extensão RZ-141AX

Quantidade	Preço individual [EUR]
1	7,0400 EUR
2	4,4400 EUR
3	3,4600 EUR
7	2,9500 EUR
17	1,5300 EUR
37	1,2300 EUR
75	1,0500 EUR
125	1,0500 EUR
175	1,0500 EUR
250	1,0500 EUR
350	1,0500 EUR
450	1,0500 EUR

Mola de extensão Comprar

Imagem do Produto Mola de extensão RZ-141AX

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão RZ-141AX

Símbolos	Valor	Unidade	Descrição
Material	1.4310	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	270	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	2	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	18	mm	Diâmetro externo de enrolamento
Dh	21,3	mm	Diâmetro mais pequeno de manga
L0	118	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	95,5	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	276,28	mm	Maior comprimento com carga estática
sn	158,28	mm	Maior deslocamento da mola com carga estática
Fn	125,1	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	11,25	mm	Distância entre bordo interno do olhal e corpo de mola
R	0,731	N/mm	Flecha da mola
F0	9,441	N	Força de pré-tensionamento interna
Fntol	7,37	N	(+/-) tolerância para força máxima estática
L0tol	2	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,3	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	39	Graus	Tolerância da posição dos olhais
Gew	60,5592	g	Peso do artigo
PG	#ZN	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Ficha de dados Mola de extensão RZ-141AX Aço inoxidáve Ø 2 x 18 x 118 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão RZ-141AX Aço inoxidáve Ø 2 x 18 x 118 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão RZ-141AX Aço inoxidáve Ø 2 x 18 x 118 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão RZ-141AX Aço inoxidáve Ø 2 x 18 x 118 mm / 270°

cálculo do caminho de força Mola de extensão RZ-141AX

Formulário de consulta Mola de extensão RZ-141AX Aço inoxidáve Ø 2 x 18 x 118 mm / 270°

Formulário de consulta Mola de extensão RZ-141AX

Molas de extensão semelhantes para Mola de extensão RZ-141AX Aço inoxidáve Ø 2 x 18 x 118 mm / 270°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
RZ-141AX	1.4310	2	18	118	125,1	276,28	158,28	0,731	100,0 \| 100,0 \| 100,0 \| 100,0
Z-141AX	EN 10270-1	2	18	118	149,2	279,51	161,51	0,851	92,2 \| 100,0 \| 90,9 \| 85,6

Número de molas metálicas semelhantes: 2

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
RZ-115V-16X	20	121	0,113	1.4310	51,22	544,8	423,8	47,3 \| 87,5 \| 39,1 \| 15,3
RZ-115V-15X	20	109	0,13	1.4310	51,22	477,89	368,89	48,4 \| 85,8 \| 41,9 \| 17,6
RZ-118AX	21,6	117	0,133	1.4310	56,93	519,83	402,83	49,3 \| 87,5 \| 42,4 \| 17,9
RZ-121DX	17,6	136	0,201	1.4310	69,37	456,74	320,74	56,0 \| 88,2 \| 52,4 \| 27,4
RZ-121CX	17,6	123	0,23	1.4310	69,37	402,35	279,35	59,6 \| 91,2 \| 56,1 \| 31,4
RZ-115V-27X	15	125,5	0,258	1.4310	67,55	367,24	241,74	59,7 \| 84,1 \| 59,7 \| 35,4
RZ-121BX	17,6	111	0,26	1.4310	69,37	358,16	247,16	62,0 \| 90,6 \| 59,7 \| 35,5
RZ-115V-26X	15	113,5	0,292	1.4310	67,55	327,52	214,02	62,9 \| 84,8 \| 64,0 \| 39,9
RZ-121AX	17,6	99,8	0,299	1.4310	69,37	314,8	215	64,3 \| 87,5 \| 64,5 \| 40,8
RZ-121MX	15,5	120	0,346	1.4310	78,31	329,67	209,67	68,1 \| 88,1 \| 69,0 \| 47,3
RZ-121LX	15,5	107,5	0,397	1.4310	78,31	290,01	182,51	71,6 \| 85,7 \| 74,7 \| 54,3
RZ-124CX	14,1	118	0,475	1.4310	85,63	284,86	166,86	77,6 \| 86,1 \| 81,7 \| 64,9
RZ-141BX	18	132	0,636	1.4310	125,1	313,9	181,9	92,3 \| 96,5 \| 93,5 \| 87,0
RZ-130K-04X	16	109	0,658	1.4310	105	256,61	147,61	89,7 \| 90,4 \| 88,6 \| 90,0
RZ-141AX	18	118	0,731	1.4310	125,1	276,28	158,28	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-141X	18	104	0,86	1.4310	125,1	238,58	134,58	91,2 \| 96,0 \| 92,5 \| 85,0
RZ-137AX	18,6	95	0,881	1.4310	121,3	223	128	88,2 \| 92,4 \| 88,9 \| 83,4
RZ-147K-02X	20	112	0,938	1.4310	147,2	256,47	144,47	85,9 \| 91,9 \| 88,1 \| 77,6
RZ-141HX	16	121	1,026	1.4310	139,7	245,97	124,97	83,5 \| 95,5 \| 84,3 \| 70,7
RZ-156JX	20	123,5	1,646	1.4310	207,8	240,07	116,57	66,6 \| 88,5 \| 66,9 \| 44,3
RZ-159AX	18,5	141	1,785	1.4310	223,4	256,08	115,08	64,0 \| 87,0 \| 64,4 \| 40,7
RZ-159X	18,5	124	2,099	1.4310	223,4	221,85	97,85	61,4 \| 90,8 \| 58,9 \| 34,6
RZ-162N-01X	20	112	3,437	1.4310	282,9	187,92	75,92	50,9 \| 85,4 \| 46,1 \| 21,2
RZ-162X	15	118	4,402	1.4310	269,8	173,97	55,97	48,3 \| 87,8 \| 40,9 \| 16,4
RZ-162U-42X	18	144,5	5,153	1.4310	373,9	210,27	65,77	44,7 \| 82,8 \| 37,5 \| 13,9
RZ-162U-41X	18	123,5	6,222	1.4310	373,9	177,97	54,47	44,3 \| 87,4 \| 33,9 \| 11,5
RZ-162U-40X	18	105,5	7,568	1.4310	373,9	150,29	44,79	41,9 \| 85,4 \| 30,9 \| 9,5
RZ-176X	19,2	103	9,051	1.4310	422,9	145,71	42,71	39,1 \| 81,2 \| 28,3 \| 8,0
RZ-177SX	18	111	19,886	1.4310	617,1	139,15	28,15	35,3 \| 83,2 \| 19,0 \| 3,6

Número de molas metálicas semelhantes: 28

Número de tarifa alfandegária: 73202085; Mola de extensão RZ-141AX

País de origem: DE, German; Mola de extensão RZ-141AX

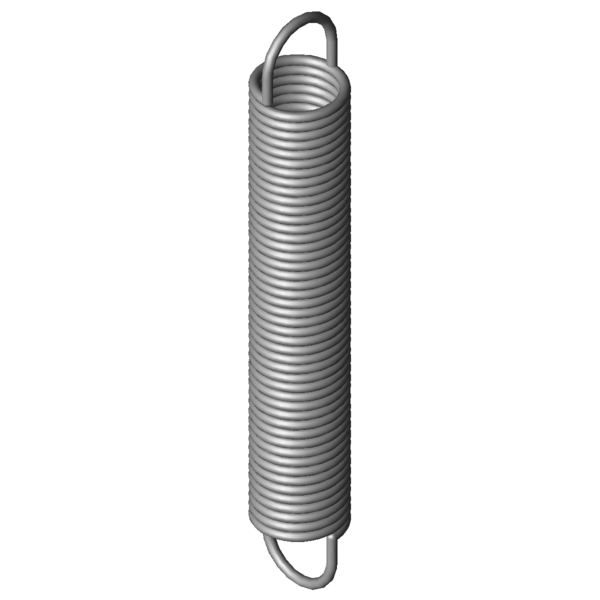

Imagem do Produto - Molas de tracção RZ-141AX
