Mola de extensão RZ-141FX Aço inoxidáve Ø 2 x 16 x 53 mm / 270°

Descontos por quantidade - Mola de extensão RZ-141FX

Quantidade	Preço individual [EUR]
1	6,4000 EUR
2	4,0300 EUR
3	2,8200 EUR
7	2,3500 EUR
17	1,1600 EUR
37	0,8500 EUR
75	0,6900 EUR
125	0,6900 EUR
175	0,6900 EUR
250	0,6900 EUR
350	0,6900 EUR
450	0,6900 EUR

Mola de extensão Comprar

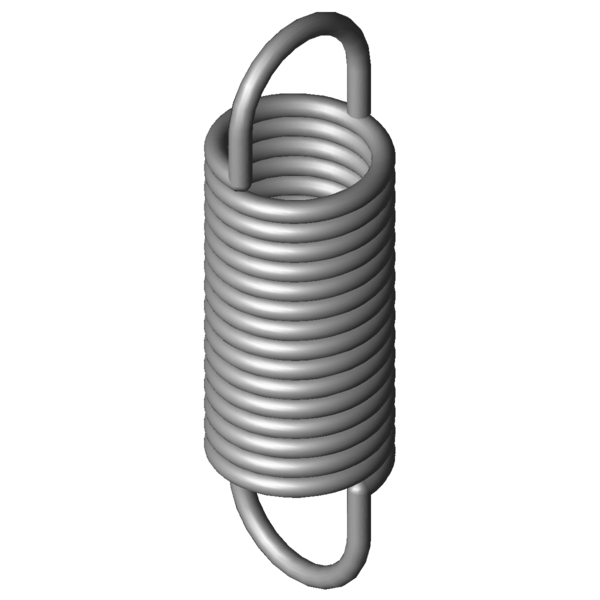

Imagem do Produto Mola de extensão RZ-141FX

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão RZ-141FX

Símbolos	Valor	Unidade	Descrição
Material	1.4310	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	270	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	2	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	16	mm	Diâmetro externo de enrolamento
Dh	19,3	mm	Diâmetro mais pequeno de manga
L0	53	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	33,5	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	92,56	mm	Maior comprimento com carga estática
sn	39,56	mm	Maior deslocamento da mola com carga estática
Fn	139,7	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	9,75	mm	Distância entre bordo interno do olhal e corpo de mola
R	3,239	N/mm	Flecha da mola
F0	11,6	N	Força de pré-tensionamento interna
Fntol	10,97	N	(+/-) tolerância para força máxima estática
L0tol	1,1	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,3	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	22	Graus	Tolerância da posição dos olhais
Gew	19,1198	g	Peso do artigo
PG	#ZJ	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Ficha de dados Mola de extensão RZ-141FX Aço inoxidáve Ø 2 x 16 x 53 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão RZ-141FX Aço inoxidáve Ø 2 x 16 x 53 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão RZ-141FX Aço inoxidáve Ø 2 x 16 x 53 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão RZ-141FX Aço inoxidáve Ø 2 x 16 x 53 mm / 270°

cálculo do caminho de força Mola de extensão RZ-141FX

Formulário de consulta Mola de extensão RZ-141FX Aço inoxidáve Ø 2 x 16 x 53 mm / 270°

Formulário de consulta Mola de extensão RZ-141FX

Molas de extensão semelhantes para Mola de extensão RZ-141FX Aço inoxidáve Ø 2 x 16 x 53 mm / 270°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
RZ-141FX	1.4310	2	16	53	139,7	92,56	39,56	3,239	100,0 \| 100,0 \| 100,0 \| 100,0
Z-141FX	EN 10270-1	2	16	53	166,7	93,36	40,36	3,772	92,1 \| 100,0 \| 90,9 \| 85,5

Número de molas metálicas semelhantes: 2

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
RZ-115JX	15	55,9	0,54	1.4310	55,72	151,04	95,14	47,8 \| 86,2 \| 40,7 \| 16,6
RZ-106E-11X	12,7	50,2	0,553	1.4310	47,55	129,5	79,3	45,9 \| 78,9 \| 42,0 \| 17,0
RZ-115V-21X	15	62,5	0,649	1.4310	67,55	158,68	96,18	49,7 \| 84,5 \| 44,7 \| 19,9
RZ-121GX	15,5	66	0,769	1.4310	78,31	160,23	94,23	52,8 \| 85,7 \| 49,0 \| 23,5
RZ-115HX	15	43,3	0,848	1.4310	55,72	103,84	60,54	53,5 \| 81,8 \| 52,6 \| 26,1
RZ-123X	14,1	59	1,186	1.4310	85,63	125,88	66,88	60,8 \| 86,0 \| 60,2 \| 36,3
RZ-119X	17,6	43,8	1,191	1.4310	69,37	97,83	54,03	60,8 \| 84,5 \| 61,4 \| 36,4
RZ-115V-20X	15	41,5	1,309	1.4310	67,55	89,16	47,66	62,7 \| 82,4 \| 65,7 \| 40,1
RZ-130K-21X	16	63	1,41	1.4310	105	131,9	68,9	66,9 \| 91,4 \| 66,3 \| 43,2
RZ-121FX	15,5	43,5	1,553	1.4310	78,31	90,19	46,69	68,1 \| 86,3 \| 70,4 \| 47,5
RZ-124F-02X	12,7	52	1,928	1.4310	94,45	97,5	45,5	74,0 \| 85,8 \| 77,3 \| 58,8
RZ-130K-20X	16	45	2,516	1.4310	105	83,6	38,6	85,0 \| 91,6 \| 86,4 \| 77,0
RZ-136E-10X	18,6	49	2,605	1.4310	121,3	92,3	43,3	87,1 \| 92,8 \| 89,1 \| 79,3
RZ-139X	18	48,4	2,909	1.4310	125,1	88,18	39,78	92,3 \| 93,4 \| 94,5 \| 89,1
RZ-141FX	16	53	3,239	1.4310	139,7	92,56	39,56	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-147K-20X	20	51,5	3,381	1.4310	147,2	91,6	40,1	94,1 \| 89,4 \| 96,8 \| 96,2
RZ-143X	14,5	58,8	3,629	1.4310	153	97,31	38,51	92,3 \| 93,6 \| 94,3 \| 88,9
RZ-141E-10X	16	41	5,233	1.4310	139,7	65,5	24,5	78,4 \| 92,5 \| 81,0 \| 61,9
RZ-147MX	15	54,4	6,206	1.4310	192,2	82,7	28,3	72,7 \| 94,0 \| 72,1 \| 52,0
RZ-157X	18,5	54,1	7,101	1.4310	223,4	83,02	28,92	67,2 \| 88,2 \| 67,8 \| 45,7
RZ-162LX	20	53,8	10,841	1.4310	282,9	77,87	24,07	56,2 \| 83,3 \| 55,1 \| 30,0
RZ-160X	15	48,5	14,891	1.4310	269,8	65,05	16,55	52,3 \| 88,4 \| 46,8 \| 21,7
RZ-162U-38X	18	60,5	16,471	1.4310	373,9	81,08	20,58	48,4 \| 81,1 \| 44,7 \| 19,4
RZ-162RX	14	61	24,306	1.4310	386,7	75,4	14,4	43,8 \| 81,9 \| 36,3 \| 13,2
RZ-177QX	18	56,9	50,481	1.4310	617,1	67,99	11,09	37,0 \| 79,2 \| 25,3 \| 6,3

Número de molas metálicas semelhantes: 24

Número de tarifa alfandegária: 73202085; Mola de extensão RZ-141FX

País de origem: DE, German; Mola de extensão RZ-141FX
