Mola de extensão RZ-147HX Aço inoxidáve Ø 2,2 x 24 x 88,6 mm / 270°

Descontos por quantidade - Mola de extensão RZ-147HX

Quantidade	Preço individual [EUR]
1	6,8600 EUR
2	4,3200 EUR
3	3,3700 EUR
7	2,8700 EUR
17	1,4400 EUR
37	1,1200 EUR
75	0,9700 EUR
125	0,9700 EUR
175	0,9700 EUR
250	0,9700 EUR
350	0,9700 EUR
450	0,9700 EUR

Mola de extensão Comprar

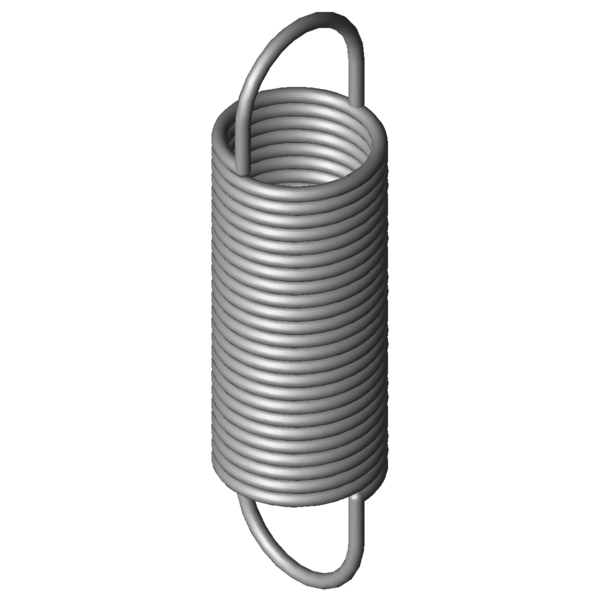

Imagem do Produto Mola de extensão RZ-147HX

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão RZ-147HX

Símbolos	Valor	Unidade	Descrição
Material	1.4310	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	270	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	2,2	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	24	mm	Diâmetro externo de enrolamento
Dh	27,8	mm	Diâmetro mais pequeno de manga
L0	88,6	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	56,65	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	233,49	mm	Maior comprimento com carga estática
sn	144,89	mm	Maior deslocamento da mola com carga estática
Fn	123,7	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	15,97	mm	Distância entre bordo interno do olhal e corpo de mola
R	0,799	N/mm	Flecha da mola
F0	7,851	N	Força de pré-tensionamento interna
Fntol	7,72	N	(+/-) tolerância para força máxima estática
L0tol	1,8	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,45	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	32	Graus	Tolerância da posição dos olhais
Gew	54,5514	g	Peso do artigo
PG	#ZM	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Ficha de dados Mola de extensão RZ-147HX Aço inoxidáve Ø 2,2 x 24 x 88,6 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão RZ-147HX Aço inoxidáve Ø 2,2 x 24 x 88,6 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão RZ-147HX Aço inoxidáve Ø 2,2 x 24 x 88,6 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão RZ-147HX Aço inoxidáve Ø 2,2 x 24 x 88,6 mm / 270°

cálculo do caminho de força Mola de extensão RZ-147HX

Formulário de consulta Mola de extensão RZ-147HX Aço inoxidáve Ø 2,2 x 24 x 88,6 mm / 270°

Formulário de consulta Mola de extensão RZ-147HX

Molas de extensão semelhantes para Mola de extensão RZ-147HX Aço inoxidáve Ø 2,2 x 24 x 88,6 mm / 270°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
RZ-147HX	1.4310	2,2	24	88,6	123,7	233,49	144,89	0,799	79,4 \| 92,6 \| 81,8 \| 63,7
Z-147HX	EN 10270-1	2,2	24	88,6	148	237,15	148,55	0,931	92,1 \| 100,0 \| 90,6 \| 85,7

Número de molas metálicas semelhantes: 2

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
RZ-115F-13X	20	86,3	0,131	1.4310	44,2	407,4	321,1	46,0 \| 81,5 \| 40,4 \| 16,1
RZ-115V-13X	20	90	0,172	1.4310	51,22	369,67	279,67	50,5 \| 83,3 \| 46,6 \| 21,5
RZ-118X	21,6	95	0,18	1.4310	56,93	392,91	297,91	51,7 \| 85,3 \| 47,3 \| 22,4
RZ-115V-12X	20	79	0,207	1.4310	51,22	310,63	231,63	52,7 \| 80,2 \| 52,0 \| 25,9
RZ-130E-13X	24	107,5	0,211	1.4310	73,5	438	330,5	90,8 \| 90,0 \| 90,2 \| 92,3
RZ-117AX	21,6	85	0,212	1.4310	56,93	337,94	252,94	54,7 \| 86,2 \| 51,7 \| 26,4
RZ-130E-12X	24	80,3	0,339	1.4310	73,5	286,1	205,8	56,0 \| 89,2 \| 52,1 \| 26,6
RZ-121X	17,6	88,6	0,352	1.4310	69,37	271,39	182,79	64,7 \| 82,0 \| 67,7 \| 44,5
RZ-132X	27	78,8	0,454	1.4310	84,86	253,74	174,94	62,0 \| 89,0 \| 60,7 \| 36,2
RZ-130E-11X	24	64,2	0,533	1.4310	73,5	195,1	130,9	66,2 \| 91,7 \| 65,0 \| 41,9
RZ-147HX	24	88,6	0,799	1.4310	123,7	233,49	144,89	79,4 \| 92,6 \| 81,8 \| 63,7
RZ-135AX	22	72,8	0,843	1.4310	103,4	186,99	114,19	80,7 \| 92,4 \| 82,2 \| 67,5
RZ-140AX	18	87,4	1,077	1.4310	125,1	195,19	107,79	82,8 \| 88,2 \| 86,6 \| 73,6
RZ-147GX	24	68,8	1,256	1.4310	123,7	161,07	92,27	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-147K-01X	20	90,9	1,264	1.4310	147,2	198,09	107,19	78,3 \| 93,6 \| 79,0 \| 62,2
RZ-162GX	30	86,6	1,697	1.4310	193,3	192,31	105,71	66,9 \| 85,4 \| 68,5 \| 46,7
RZ-155X	22,5	93	1,726	1.4310	186,1	192,72	99,72	68,6 \| 92,3 \| 67,6 \| 45,7
RZ-162K-21X	25	104	1,986	1.4310	229,9	211,1	107,1	43,0 \| 84,1 \| 33,7 \| 11,2
RZ-156HX	20	91	2,477	1.4310	207,8	168,46	77,46	59,3 \| 89,6 \| 56,5 \| 31,8
RZ-156GX	20	86	2,685	1.4310	207,8	157,45	71,45	57,7 \| 89,5 \| 54,4 \| 29,4
RZ-158X	18,5	86,6	3,371	1.4310	223,4	147,52	60,92	53,2 \| 87,6 \| 48,7 \| 23,3
RZ-162U-29X	24	94	3,688	1.4310	287,9	166,1	72,1	52,3 \| 89,2 \| 46,4 \| 21,4
RZ-162NX	20	95,8	4,271	1.4310	282,9	156,91	61,11	48,7 \| 84,8 \| 43,0 \| 18,4
RZ-173X	23,2	110	4,634	1.4310	356,7	181,74	71,74	47,1 \| 82,0 \| 42,1 \| 17,2
RZ-162U-28X	24	69	6,002	1.4310	287,9	113,3	44,3	52,4 \| 91,0 \| 45,5 \| 20,6
RZ-177MX	25	89,7	9,521	1.4310	463,3	135,28	45,58	40,9 \| 85,3 \| 29,1 \| 8,4

Número de molas metálicas semelhantes: 25

Número de tarifa alfandegária: 73202085; Mola de extensão RZ-147HX

País de origem: DE, German; Mola de extensão RZ-147HX
