Mola de extensão RZ-148I Aço inoxidáve Ø 2,5 x 34,5 x 79,7 mm / 180°

Descontos por quantidade - Mola de extensão RZ-148I

Quantidade	Preço individual [EUR]
1	6,8600 EUR
2	4,3200 EUR
3	3,3700 EUR
7	2,8700 EUR
17	1,4400 EUR
37	1,1200 EUR
75	0,9700 EUR
125	0,9700 EUR
175	0,9700 EUR
250	0,9700 EUR
350	0,9700 EUR
450	0,9700 EUR

Mola de extensão Comprar

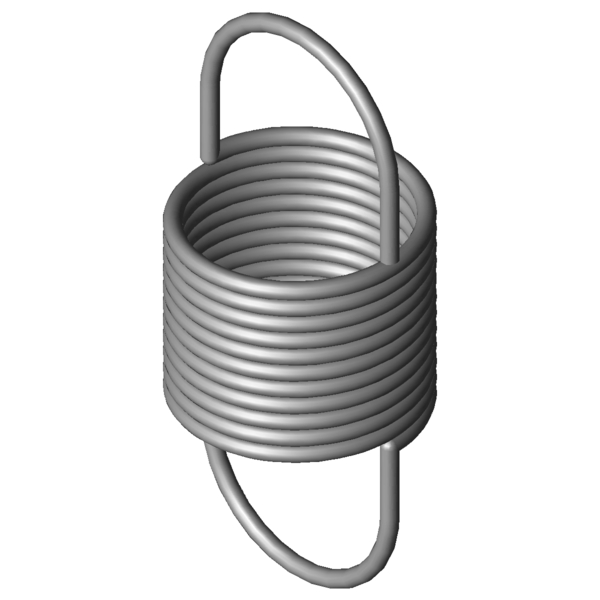

Imagem do Produto Mola de extensão RZ-148I

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão RZ-148I

Símbolos	Valor	Unidade	Descrição
Material	1.4310	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	180	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	2,5	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	34,5	mm	Diâmetro externo de enrolamento
Dh	38,9	mm	Diâmetro mais pequeno de manga
L0	79,7	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	31,25	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	207,2	mm	Maior comprimento com carga estática
sn	127,5	mm	Maior deslocamento da mola com carga estática
Fn	123,5	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	24,22	mm	Distância entre bordo interno do olhal e corpo de mola
R	0,907	N/mm	Flecha da mola
F0	7,9	N	Força de pré-tensionamento interna
Fntol	9,98	N	(+/-) tolerância para força máxima estática
L0tol	1,8	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,6	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	26	Graus	Tolerância da posição dos olhais
Gew	51,7016	g	Peso do artigo
PG	#ZM	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Ficha de dados Mola de extensão RZ-148I Aço inoxidáve Ø 2,5 x 34,5 x 79,7 mm / 180°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão RZ-148I Aço inoxidáve Ø 2,5 x 34,5 x 79,7 mm / 180°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão RZ-148I Aço inoxidáve Ø 2,5 x 34,5 x 79,7 mm / 180°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão RZ-148I Aço inoxidáve Ø 2,5 x 34,5 x 79,7 mm / 180°

cálculo do caminho de força Mola de extensão RZ-148I

Formulário de consulta Mola de extensão RZ-148I Aço inoxidáve Ø 2,5 x 34,5 x 79,7 mm / 180°

Formulário de consulta Mola de extensão RZ-148I

Molas de extensão semelhantes para Mola de extensão RZ-148I Aço inoxidáve Ø 2,5 x 34,5 x 79,7 mm / 180°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
RZ-148I	1.4310	2,5	34,5	79,7	123,5	207,2	127,5	0,907	100,0 \| 100,0 \| 100,0 \| 100,0
Z-148I	EN 10270-1	2,5	34,5	79,7	148,5	211,03	131,33	1,056	91,9 \| 100,0 \| 90,1 \| 85,7

Número de molas metálicas semelhantes: 2

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
RZ-115V-12I	20	79	0,209	1.4310	51,22	308,91	229,91	47,9 \| 72,4 \| 48,5 \| 23,0
RZ-117AI	21,6	85	0,214	1.4310	56,93	336,07	251,07	48,4 \| 73,5 \| 48,4 \| 23,4
RZ-130E-12I	24	80,3	0,343	1.4310	73,5	284	203,7	59,5 \| 80,3 \| 61,1 \| 37,3
RZ-147E-22I	30	102	0,389	1.4310	104,3	360,9	258,9	64,3 \| 84,4 \| 66,9 \| 41,6
RZ-149I	34,5	112	0,426	1.4310	123,5	383,64	271,64	70,3 \| 90,4 \| 73,5 \| 46,9
RZ-132I	27	78,8	0,459	1.4310	84,86	251,53	172,73	69,2 \| 85,7 \| 71,3 \| 50,7
RZ-147E-21I	30	82,3	0,616	1.4310	104,3	246,1	163,8	79,2 \| 90,6 \| 81,1 \| 65,7
RZ-131I	27	62,8	0,779	1.4310	84,86	164,66	101,86	79,8 \| 79,0 \| 74,3 \| 86,0
RZ-162E-11I	38	100,5	0,796	1.4310	158	290,5	190	81,6 \| 86,5 \| 72,6 \| 85,9
RZ-147HI	24	88,6	0,808	1.4310	123,7	232,13	143,53	88,6 \| 82,5 \| 94,3 \| 89,0
RZ-148I	34,5	79,7	0,907	1.4310	123,5	207,2	127,5	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162U-10I	40	101	0,965	1.4310	176,9	274,8	173,8	83,2 \| 82,8 \| 71,6 \| 95,2
RZ-147E-20I	30	67	1,004	1.4310	104,3	167,4	100,4	87,1 \| 86,3 \| 81,6 \| 93,2
RZ-162E-10I	38	83,5	1,298	1.4310	158	200	116,5	82,7 \| 91,8 \| 84,8 \| 71,4
RZ-162U-19I	32	108	1,418	1.4310	219,4	251,2	143,2	73,1 \| 83,3 \| 72,7 \| 63,2
RZ-162GI	30	86,6	1,724	1.4310	193,3	190,63	104,03	71,4 \| 89,4 \| 72,7 \| 52,1
RZ-151AI	27,5	71	1,75	1.4310	153,7	152,59	81,59	71,1 \| 89,6 \| 72,2 \| 51,4
RZ-151I	27,5	68,5	1,902	1.4310	153,7	143,56	75,06	68,5 \| 88,6 \| 69,6 \| 47,3
RZ-166AI	35,2	90,8	2,24	1.4310	240,9	191,68	100,88	64,6 \| 88,0 \| 65,2 \| 40,6
RZ-162U-18I	32	83,5	2,325	1.4310	219,4	170,8	87,3	63,8 \| 90,5 \| 62,4 \| 38,5
RZ-166I	35,2	87,6	2,435	1.4310	240,9	180,41	92,81	62,8 \| 89,0 \| 62,0 \| 37,3
RZ-162FI	30	69,8	2,813	1.4310	193,3	133,56	63,76	58,9 \| 87,9 \| 56,9 \| 32,0
RZ-177FI	40	92,1	3,208	1.4310	298	180,16	88,06	54,9 \| 80,7 \| 55,3 \| 28,6
RZ-186I	36	104	5,064	1.4310	443,6	186,19	82,19	47,5 \| 78,3 \| 46,2 \| 17,9
RZ-169I	28,2	76,4	5,106	1.4310	297,5	130,99	54,59	48,4 \| 85,2 \| 42,2 \| 17,8
RZ-177K-10I	32	89	5,133	1.4310	368,5	155,3	66,3	48,0 \| 83,9 \| 42,8 \| 17,4

Número de molas metálicas semelhantes: 25

Número de tarifa alfandegária: 73202085; Mola de extensão RZ-148I

País de origem: DE, German; Mola de extensão RZ-148I
