Mola de extensão RZ-156E-10I Aço inoxidáve Ø 2,5 x 20 x 51 mm / 180°

Descontos por quantidade - Mola de extensão RZ-156E-10I

Quantidade Preço individual [EUR]
1 6,7100 EUR
2 4,2300 EUR
3 3,0800 EUR
7 2,6300 EUR
17 1,3800 EUR
37 1,0500 EUR
75 0,8600 EUR
125 0,8600 EUR
175 0,8600 EUR
250 0,8600 EUR
350 0,8600 EUR
450 0,8600 EUR

Mola de extensão Comprar

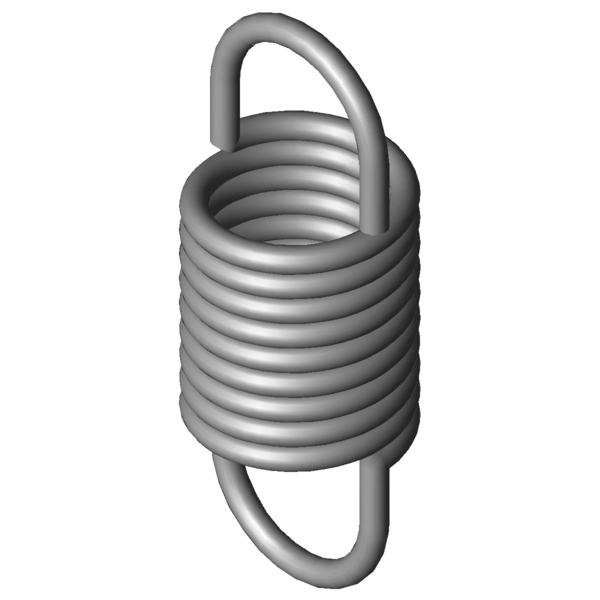

Imagem do Produto Mola de extensão RZ-156E-10I
Imagem do Produto Mola de extensão RZ-156E-10I
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão RZ-156E-10I

Símbolos Valor Unidade Descrição
Material 1.4310 - Tipo de material
Oefo 1/1 deutsche - Forma do olhal
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola sob carga
L2 mm Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2 mm Deslocamento da mola sob carga
Posição do olhal 180 ° Posição do olhal (ângulo de torção entre os dois olhais)
d 2,5 mm Diâmetro do arame
D mm Diâmetro médio de enrolamento
De 20 mm Diâmetro externo de enrolamento
Dh 24,1 mm Diâmetro mais pequeno de manga
L0 51 mm Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk 26,25 mm Comprimento do corpo de mola sem carga com pré-tensionamento
Ln 79,6 mm Maior comprimento com carga estática
sn 28,6 mm Maior deslocamento da mola com carga estática
Fn 207,8 N Força máxima com carga estática
n Stück Anzahl der federnden Windungen
nt Unidade N.º de enrolamentos
Lh 12,38 mm Distância entre bordo interno do olhal e corpo de mola
R 6,713 N/mm Flecha da mola
F0 16 N Força de pré-tensionamento interna
Fntol 16,5 N (+/-) tolerância para força máxima estática
L0tol 1,1 mm (+/-) tolerância para comprimento não tensionado
Detol 0,35 mm (+/-) tolerância para diâmetro de enrolamento externo
Oesttol 17 Graus Tolerância da posição dos olhais
Gew 24,0065 g Peso do artigo
PG #ZL - Grupo de preços para este artigo
Desenho técnico Mola de extensão
Desenho técnico Mola de extensão

Ficha de dados Mola de extensão RZ-156E-10I Aço inoxidáve Ø 2,5 x 20 x 51 mm / 180°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão RZ-156E-10I Aço inoxidáve Ø 2,5 x 20 x 51 mm / 180°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão RZ-156E-10I Aço inoxidáve Ø 2,5 x 20 x 51 mm / 180°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão RZ-156E-10I Aço inoxidáve Ø 2,5 x 20 x 51 mm / 180°

cálculo do caminho de força Mola de extensão RZ-156E-10I

Formulário de consulta Mola de extensão RZ-156E-10I Aço inoxidáve Ø 2,5 x 20 x 51 mm / 180°

Formulário de consulta Mola de extensão RZ-156E-10I

Molas de extensão semelhantes para Mola de extensão RZ-156E-10I Aço inoxidáve Ø 2,5 x 20 x 51 mm / 180°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
RZ-156E-10I 1.4310 2,5 20 51 207,8 79,6 28,6 6,713 100,0 | 100,0 | 100,0 | 100,0
Z-156E-10I EN 10270-1 2,5 20 51 249,9 80,4 29,4 7,82 91,9 | 100,0 | 90,2 | 85,5
Número de molas metálicas semelhantes: 2

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
RZ-119I 17,6 43,8 1,217 1.4310 69,37 96,6 52,8 47,1 | 79,3 | 43,8 | 18,1
RZ-134I 22 54,8 1,522 1.4310 103,4 118,09 63,29 52,7 | 88,0 | 47,5 | 22,5
RZ-137I 18,6 65 1,57 1.4310 121,3 136,86 71,86 52,0 | 83,8 | 49,1 | 23,2
RZ-130FI 20 46 1,604 1.4310 84,95 95,53 49,53 53,4 | 87,4 | 49,3 | 23,6
RZ-147FI 24 55,6 2,083 1.4310 123,7 111,25 55,65 57,9 | 87,7 | 55,5 | 30,6
RZ-130K-20I 16 45 2,566 1.4310 105 82,8 37,8 60,5 | 80,1 | 63,1 | 38,2
RZ-136E-10I 18,6 49 2,661 1.4310 121,3 91,4 42,4 64,0 | 89,7 | 62,9 | 39,4
RZ-139I 18 48,4 2,972 1.4310 125,1 87,33 38,93 66,5 | 88,3 | 66,8 | 44,2
RZ-141FI 16 53 3,292 1.4310 139,7 91,94 38,94 68,4 | 85,4 | 70,3 | 49,4
RZ-147K-20I 20 51,5 3,461 1.4310 147,2 90,7 39,2 73,1 | 95,7 | 71,9 | 51,7
RZ-154I 22,5 60,5 3,715 1.4310 186,1 106,83 46,33 74,0 | 91,1 | 75,6 | 55,3
RZ-156FI 20 63,5 4,398 1.4310 207,8 107,12 43,62 80,6 | 93,4 | 82,8 | 65,6
RZ-157AI 18,5 62 5,755 1.4310 223,4 97,69 35,69 88,1 | 91,6 | 86,6 | 86,2
RZ-147MI 15 54,4 6,306 1.4310 192,2 82,25 27,85 91,8 | 85,6 | 94,9 | 95,0
RZ-156E-10I 20 51 6,713 1.4310 207,8 79,6 28,6 100,0 | 100,0 | 100,0 | 100,0
RZ-157I 18,5 54,1 7,256 1.4310 223,4 82,41 28,31 94,6 | 95,6 | 96,0 | 92,1
RZ-162LI 20 53,8 11,126 1.4310 282,9 77,26 23,46 77,6 | 94,7 | 77,7 | 60,3
RZ-160I 15 48,5 15,217 1.4310 269,8 64,69 16,19 66,8 | 90,0 | 66,8 | 43,6
RZ-162U-38I 18 60,5 16,8 1.4310 373,9 80,67 20,17 62,7 | 85,9 | 63,1 | 39,2
RZ-175I 19,2 62 19,478 1.4310 422,9 81,85 19,85 59,6 | 85,5 | 59,3 | 34,1
RZ-177QI 18 56,9 51,809 1.4310 617,1 67,7 10,8 43,8 | 83,0 | 35,7 | 12,7
Número de molas metálicas semelhantes: 20

Número de tarifa alfandegária: 73202085; Mola de extensão RZ-156E-10I

País de origem: DE, German; Mola de extensão RZ-156E-10I
