Mola de extensão RZ-162QX Aço inoxidáve Ø 2,8 x 14 x 44,2 mm / 270°

Name: RZ-162QX - Molas de tracção
SKU: RZ-162QX
Availability: InStock

Descontos por quantidade - Mola de extensão RZ-162QX

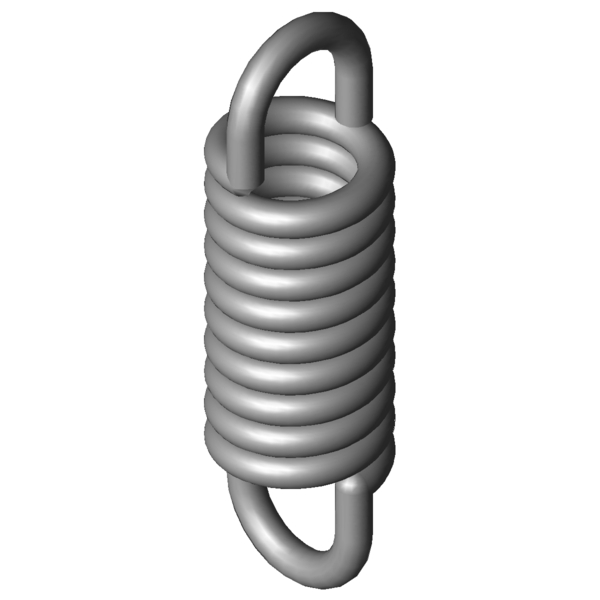

Imagem do Produto Mola de extensão RZ-162QX

Quantidade:Quantidade: Adicionar ao Carrinho

Símbolos	Valor	Unidade	Descrição
Material	1.4310	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	270	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	2,8	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	14	mm	Diâmetro externo de enrolamento
Dh	18,6	mm	Diâmetro mais pequeno de manga
L0	44,2	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	30,1	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	53,12	mm	Maior comprimento com carga estática
sn	8,92	mm	Maior deslocamento da mola com carga estática
Fn	386,7	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	7,05	mm	Distância entre bordo interno do olhal e corpo de mola
R	39,263	N/mm	Flecha da mola
F0	36,8	N	Força de pré-tensionamento interna
Fntol	65,73	N	(+/-) tolerância para força máxima estática
L0tol	1,1	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,4	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	16	Graus	Tolerância da posição dos olhais
Gew	19,7011	g	Peso do artigo
PG	###ZL	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
RZ-162QX	1.4310	2,8	14	44,2	386,7	53,12	8,92	39,263	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162QX	EN 10270-1	2,8	14	44,2	466,9	53,41	9,21	45,713	91,8 \| 100,0 \| 89,8 \| 85,5

Número de molas metálicas semelhantes: 2

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
RZ-115GX	15	34,9	1,371	1.4310	55,72	72,38	37,48	32,2 \| 74,1 \| 19,1 \| 3,4
RZ-121FX	15,5	43,5	1,553	1.4310	78,31	90,19	46,69	35,2 \| 82,0 \| 19,7 \| 3,9
RZ-124F-02X	12,7	52	1,928	1.4310	94,45	97,5	45,5	34,8 \| 77,6 \| 22,0 \| 4,8
RZ-122X	14,1	38,2	2,499	1.4310	85,63	69,95	31,75	37,4 \| 81,0 \| 25,1 \| 6,2
RZ-130K-20X	16	45	2,516	1.4310	105	83,6	38,6	38,2 \| 83,3 \| 25,1 \| 6,3
RZ-124F-01X	12,7	36	3,568	1.4310	94,45	60,6	24,6	38,5 \| 76,4 \| 30,3 \| 8,9
RZ-141E-10X	16	41	5,233	1.4310	139,7	65,5	24,5	44,4 \| 83,9 \| 36,3 \| 13,2
RZ-130MX	12	44	5,496	1.4310	137	66,94	22,94	44,7 \| 83,2 \| 37,2 \| 13,8
RZ-142X	14,5	42,8	6,1	1.4310	153	65,71	22,91	47,6 \| 88,3 \| 39,3 \| 15,4
RZ-147MX	15	54,4	6,206	1.4310	192,2	82,7	28,3	46,9 \| 84,4 \| 40,6 \| 15,7
RZ-147LX	15	41,2	10,025	1.4310	192,2	58,72	17,52	54,7 \| 88,4 \| 50,3 \| 25,3
RZ-145X	12	38,3	11,915	1.4310	181,5	52,22	13,92	55,6 \| 81,3 \| 55,5 \| 30,1
RZ-160X	15	48,5	14,891	1.4310	269,8	65,05	16,55	63,6 \| 91,3 \| 61,8 \| 37,6
RZ-147RX	11	48	19,097	1.4310	251,8	59,88	11,88	67,4 \| 83,1 \| 70,1 \| 48,9
RZ-162QX	14	44,2	39,263	1.4310	386,7	53,12	8,92	100,0 \| 100,0 \| 100,0 \| 100,0

Número de molas metálicas semelhantes: 14
