Mola de extensão RZ-168AX Aço inoxidáve Ø 3,2 x 35,2 x 199 mm / 270°

Descontos por quantidade - Mola de extensão RZ-168AX

Quantidade	Preço individual [EUR]
1	8,9500 EUR
2	5,6400 EUR
3	4,5000 EUR
7	3,8400 EUR
17	3,8400 EUR
37	3,8400 EUR
75	3,8400 EUR
125	3,8400 EUR
175	3,8400 EUR
250	3,8400 EUR
350	3,8400 EUR
450	3,8400 EUR

Mola de extensão Comprar

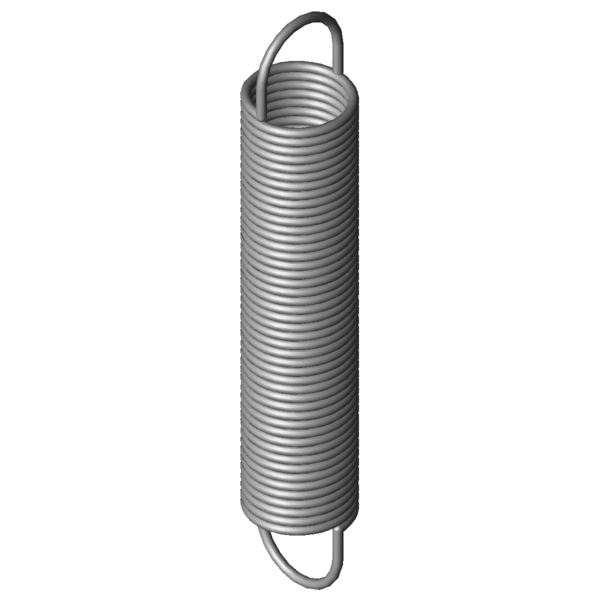

Imagem do Produto Mola de extensão RZ-168AX

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão RZ-168AX

Símbolos	Valor	Unidade	Descrição
Material	1.4310	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	270	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	3,2	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	35,2	mm	Diâmetro externo de enrolamento
Dh	40,6	mm	Diâmetro mais pequeno de manga
L0	199	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	152,8	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	576,3	mm	Maior comprimento com carga estática
sn	377,3	mm	Maior deslocamento da mola com carga estática
Fn	240,9	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	23,1	mm	Distância entre bordo interno do olhal e corpo de mola
R	0,599	N/mm	Flecha da mola
F0	15	N	Força de pré-tensionamento interna
Fntol	13,16	N	(+/-) tolerância para força máxima estática
L0tol	3	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,6	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	44	Graus	Tolerância da posição dos olhais
Gew	310,063	g	Peso do artigo
PG	###ZY	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Ficha de dados Mola de extensão RZ-168AX Aço inoxidáve Ø 3,2 x 35,2 x 199 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão RZ-168AX Aço inoxidáve Ø 3,2 x 35,2 x 199 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão RZ-168AX Aço inoxidáve Ø 3,2 x 35,2 x 199 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão RZ-168AX Aço inoxidáve Ø 3,2 x 35,2 x 199 mm / 270°

cálculo do caminho de força Mola de extensão RZ-168AX

Formulário de consulta Mola de extensão RZ-168AX Aço inoxidáve Ø 3,2 x 35,2 x 199 mm / 270°

Formulário de consulta Mola de extensão RZ-168AX

Molas de extensão semelhantes para Mola de extensão RZ-168AX Aço inoxidáve Ø 3,2 x 35,2 x 199 mm / 270°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
RZ-168AX	1.4310	3,2	35,2	199	240,9	576,3	377,3	0,599	85,7 \| 93,5 \| 87,9 \| 75,7
Z-168AX	EN 10270-1	3,2	35,2	199	290,5	588,8	389,8	0,697	91,8 \| 100,0 \| 89,9 \| 85,7

Número de molas metálicas semelhantes: 2

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
RZ-162E-14X	38	223	0,206	1.4310	158	955,6	732,6	67,2 \| 90,1 \| 66,8 \| 44,6
RZ-162U-05X	40	218	0,26	1.4310	176,9	862,45	644,45	74,1 \| 90,0 \| 75,4 \| 56,8
RZ-150X	34,5	149	0,262	1.4310	123,5	589,72	440,72	65,3 \| 83,7 \| 68,4 \| 43,9
RZ-162U-04X	40	197	0,299	1.4310	176,9	757,52	560,52	74,1 \| 90,2 \| 75,4 \| 56,8
RZ-162E-13X	38	167	0,31	1.4310	158	654,4	487,4	70,1 \| 88,0 \| 71,5 \| 50,8
RZ-153DX	27,5	213	0,314	1.4310	153,7	668,28	455,28	74,8 \| 84,1 \| 79,5 \| 60,8
RZ-162U-03X	40	179	0,343	1.4310	176,9	667,58	488,58	74,2 \| 90,6 \| 75,3 \| 56,7
RZ-153CX	27,5	193	0,354	1.4310	153,7	596,06	403,06	74,3 \| 84,4 \| 78,7 \| 59,7
RZ-165X	43,2	190	0,361	1.4310	197,7	711,99	521,99	76,3 \| 92,3 \| 77,2 \| 59,3
RZ-162KX	30	210	0,447	1.4310	193,3	611,03	401,03	88,7 \| 85,9 \| 80,4 \| 99,7
RZ-168CX	35,2	247	0,453	1.4310	240,9	745,35	498,35	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162U-25X	32	230	0,471	1.4310	219,4	661,38	431,38	92,2 \| 92,6 \| 88,8 \| 95,0
RZ-168BX	35,2	222	0,521	1.4310	240,9	655,79	433,79	92,4 \| 96,6 \| 93,5 \| 87,0
RZ-162U-24X	32	206	0,541	1.4310	219,4	581,49	375,49	85,1 \| 89,4 \| 83,2 \| 82,7
RZ-168AX	35,2	199	0,599	1.4310	240,9	576,3	377,3	85,7 \| 93,5 \| 87,9 \| 75,7
RZ-162U-23X	32	185	0,622	1.4310	219,4	511,59	326,59	85,1 \| 89,3 \| 83,2 \| 82,7
RZ-168X	35,2	177	0,704	1.4310	240,9	497,8	320,8	79,0 \| 90,6 \| 82,2 \| 64,4
RZ-162U-22X	32	167	0,713	1.4310	219,4	451,68	284,68	85,2 \| 89,5 \| 83,3 \| 82,8
RZ-177JX	40	200	0,767	1.4310	298	568,45	368,45	80,2 \| 89,0 \| 82,9 \| 68,7
RZ-162K-03X	25	199	0,837	1.4310	229,9	453,16	254,16	79,4 \| 86,2 \| 81,4 \| 70,6
RZ-171BX	28,2	210	1,092	1.4310	297,5	465,13	255,13	69,7 \| 91,6 \| 69,9 \| 47,6
RZ-177K-04X	32	230	1,24	1.4310	368,5	504,52	274,52	62,4 \| 91,0 \| 60,2 \| 36,0
RZ-171AX	28,2	188	1,256	1.4310	297,5	409,9	221,9	69,7 \| 91,5 \| 69,9 \| 47,6
RZ-177K-03X	32	205	1,434	1.4310	368,5	442,39	237,39	58,4 \| 87,6 \| 56,5 \| 31,1
RZ-189X	36	236	1,462	1.4310	443,6	520,62	284,62	59,3 \| 91,1 \| 55,7 \| 31,0
RZ-188X	36	212	1,678	1.4310	443,6	460,09	248,09	55,6 \| 87,9 \| 52,0 \| 27,0
RZ-177K-02X	32	179	1,7	1.4310	368,5	379,26	200,26	57,6 \| 86,8 \| 55,8 \| 30,2
RZ-187X	36	160	2,463	1.4310	443,6	328,94	168,94	50,4 \| 83,3 \| 46,6 \| 21,1
RZ-196X	29	201	3,518	1.4310	542,5	345,23	144,23	48,5 \| 87,1 \| 41,3 \| 17,0

Número de molas metálicas semelhantes: 28

Número de tarifa alfandegária: 73202085; Mola de extensão RZ-168AX

País de origem: DE, German; Mola de extensão RZ-168AX
