Mola de extensão RZ-174DI Aço inoxidáve Ø 3,2 x 23,2 x 254 mm / 180°

Descontos por quantidade - Mola de extensão RZ-174DI

Quantidade	Preço individual [EUR]
1	8,7100 EUR
2	5,4900 EUR
3	4,4400 EUR
7	3,7800 EUR
17	3,7800 EUR
37	3,7800 EUR
75	3,7800 EUR
125	3,7800 EUR
175	3,7800 EUR
250	3,7800 EUR
350	3,7800 EUR
450	3,7800 EUR

Mola de extensão Comprar

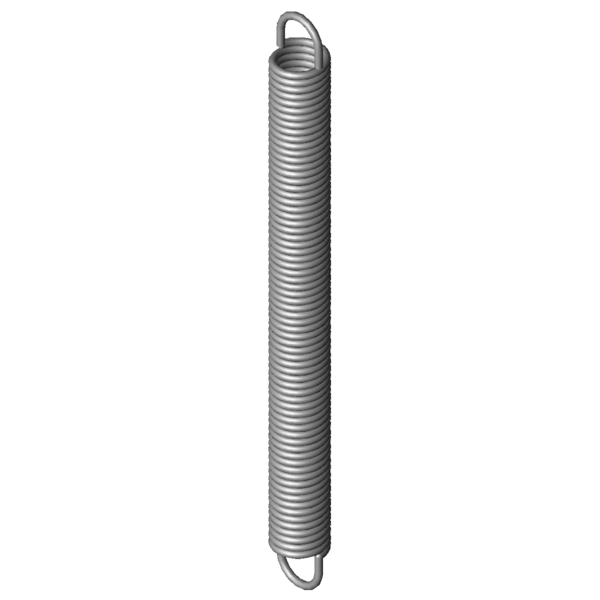

Imagem do Produto Mola de extensão RZ-174DI

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão RZ-174DI

Símbolos	Valor	Unidade	Descrição
Material	1.4310	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	180	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	3,2	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	23,2	mm	Diâmetro externo de enrolamento
Dh	28,4	mm	Diâmetro mais pequeno de manga
L0	254	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	225,6	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	455,44	mm	Maior comprimento com carga estática
sn	201,44	mm	Maior deslocamento da mola com carga estática
Fn	356,7	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	14,2	mm	Distância entre bordo interno do olhal e corpo de mola
R	1,65	N/mm	Flecha da mola
F0	24,3	N	Força de pré-tensionamento interna
Fntol	23,06	N	(+/-) tolerância para força máxima estática
L0tol	3	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	46	Graus	Tolerância da posição dos olhais
Gew	284,6906	g	Peso do artigo
PG	###ZX	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Ficha de dados Mola de extensão RZ-174DI Aço inoxidáve Ø 3,2 x 23,2 x 254 mm / 180°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão RZ-174DI Aço inoxidáve Ø 3,2 x 23,2 x 254 mm / 180°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão RZ-174DI Aço inoxidáve Ø 3,2 x 23,2 x 254 mm / 180°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão RZ-174DI Aço inoxidáve Ø 3,2 x 23,2 x 254 mm / 180°

cálculo do caminho de força Mola de extensão RZ-174DI

Formulário de consulta Mola de extensão RZ-174DI Aço inoxidáve Ø 3,2 x 23,2 x 254 mm / 180°

Formulário de consulta Mola de extensão RZ-174DI

Molas de extensão semelhantes para Mola de extensão RZ-174DI Aço inoxidáve Ø 3,2 x 23,2 x 254 mm / 180°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
RZ-174DI	1.4310	3,2	23,2	254	356,7	455,44	201,44	1,65	100,0 \| 100,0 \| 100,0 \| 100,0
Z-174DI	EN 10270-1	3,2	23,2	254	430,1	462,07	208,07	1,921	91,8 \| 100,0 \| 89,9 \| 85,7

Número de molas metálicas semelhantes: 2

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
RZ-136EI	22	186	0,226	1.4310	103,4	612,49	426,49	42,9 \| 76,9 \| 38,1 \| 13,7
RZ-153EI	27,5	234	0,282	1.4310	153,7	739,86	505,86	47,8 \| 84,9 \| 41,5 \| 17,2
RZ-156EI	22,5	225	0,551	1.4310	186,1	537,25	312,25	60,0 \| 87,9 \| 58,3 \| 33,7
RZ-156DI	22,5	205	0,615	1.4310	186,1	485,02	280,02	61,6 \| 85,3 \| 62,1 \| 37,5
RZ-156CI	22,5	185	0,695	1.4310	186,1	432,79	247,79	63,9 \| 82,6 \| 66,7 \| 42,4
RZ-162K-04I	25	227	0,718	1.4310	229,9	523,34	296,34	66,6 \| 89,9 \| 66,2 \| 43,8
RZ-162K-03I	25	199	0,84	1.4310	229,9	452,08	253,08	69,8 \| 86,2 \| 72,0 \| 51,3
RZ-171DI	28,2	262	0,845	1.4310	297,5	591,88	329,88	72,1 \| 93,1 \| 72,2 \| 50,9
RZ-156NI	20	211	0,868	1.4310	207,8	432,11	221,11	70,1 \| 82,5 \| 74,7 \| 53,1
RZ-171CI	28,2	236	0,955	1.4310	297,5	527,99	291,99	75,2 \| 91,7 \| 76,2 \| 57,5
RZ-162U-36I	24	241	1,101	1.4310	287,9	482,52	241,52	81,5 \| 95,1 \| 82,1 \| 67,3
RZ-162U-35I	24	217	1,244	1.4310	287,9	430,72	213,72	85,2 \| 91,9 \| 87,5 \| 76,1
RZ-162U-34I	24	193	1,43	1.4310	287,9	378,92	185,92	87,6 \| 88,8 \| 86,5 \| 87,4
RZ-174EI	23,2	279	1,48	1.4310	356,7	503,63	224,63	93,8 \| 97,0 \| 94,8 \| 89,7
RZ-174DI	23,2	254	1,65	1.4310	356,7	455,44	201,44	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-174CI	23,2	228	1,865	1.4310	356,7	406,25	178,25	93,1 \| 96,6 \| 94,2 \| 88,5
RZ-174BI	23,2	202	2,144	1.4310	356,7	357,07	155,07	86,2 \| 93,2 \| 88,5 \| 77,0
RZ-174AI	23,2	180	2,466	1.4310	356,7	314,78	134,78	80,2 \| 90,3 \| 83,5 \| 66,9
RZ-177PI	25	248	2,52	1.4310	463,3	420,19	172,19	80,1 \| 93,1 \| 81,2 \| 65,8
RZ-198I	29	253	2,68	1.4310	542,5	442,36	189,36	76,1 \| 86,5 \| 79,9 \| 61,8
RZ-177EI	19,2	273	2,89	1.4310	422,9	406,74	133,74	74,4 \| 91,9 \| 75,4 \| 56,0
RZ-162U-46I	18	231,5	3,022	1.4310	373,9	343,67	112,17	72,1 \| 87,5 \| 75,5 \| 53,1
RZ-177DI	19,2	247	3,223	1.4310	422,9	366,94	119,94	71,8 \| 93,3 \| 71,9 \| 50,2
RZ-177CI	19,2	221	3,642	1.4310	422,9	327,13	106,13	67,6 \| 89,9 \| 68,5 \| 44,4
RZ-208I	24	309	4,029	1.4310	643,3	455,05	146,05	63,5 \| 86,3 \| 64,0 \| 40,2
RZ-207I	24	277	4,553	1.4310	643,3	406,23	129,23	61,6 \| 89,5 \| 59,8 \| 35,6
RZ-206I	24	245	5,234	1.4310	643,3	357,42	112,42	59,2 \| 91,0 \| 55,6 \| 30,9
RZ-205I	24	217	6,022	1.4310	643,3	314,71	97,71	55,4 \| 87,4 \| 52,0 \| 26,9
RZ-204I	24	193	6,914	1.4310	643,3	278,11	85,11	52,2 \| 84,2 \| 48,8 \| 23,4
RZ-177UI	18	237	8,272	1.4310	617,1	304,67	67,67	50,6 \| 86,6 \| 45,7 \| 19,4

Número de molas metálicas semelhantes: 29

Número de tarifa alfandegária: 73202085; Mola de extensão RZ-174DI

País de origem: DE, German; Mola de extensão RZ-174DI
