Mola de extensão RZ-174X Aço inoxidáve Ø 3,2 x 23,2 x 158 mm / 270°

Descontos por quantidade - Mola de extensão RZ-174X

Quantidade Preço individual [EUR]
1 7,6800 EUR
2 4,8400 EUR
3 3,9000 EUR
7 3,3200 EUR
17 3,3200 EUR
37 3,3200 EUR
75 3,3200 EUR
125 3,3200 EUR
175 3,3200 EUR
250 3,3200 EUR
350 3,3200 EUR
450 3,3200 EUR

Mola de extensão Comprar

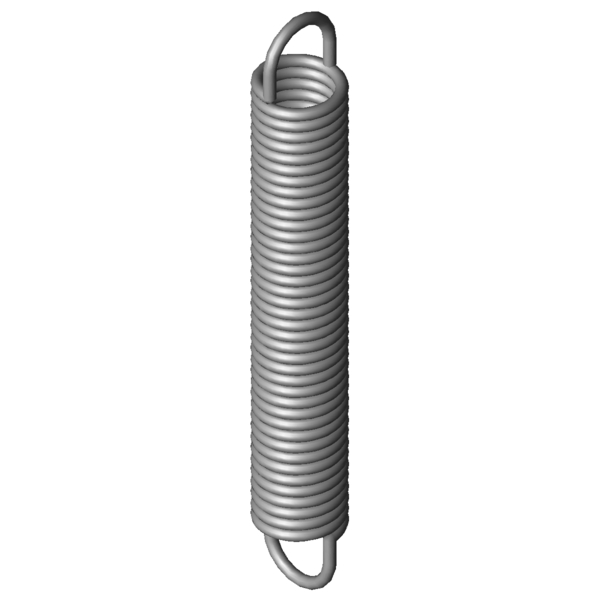

Imagem do Produto Mola de extensão RZ-174X
Imagem do Produto Mola de extensão RZ-174X
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão RZ-174X

Símbolos Valor Unidade Descrição
Material 1.4310 - Tipo de material
Oefo 1/1 deutsche - Forma do olhal
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola sob carga
L2 mm Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2 mm Deslocamento da mola sob carga
Posição do olhal 270 ° Posição do olhal (ângulo de torção entre os dois olhais)
d 3,2 mm Diâmetro do arame
D mm Diâmetro médio de enrolamento
De 23,2 mm Diâmetro externo de enrolamento
Dh 28,4 mm Diâmetro mais pequeno de manga
L0 158 mm Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk 130,4 mm Comprimento do corpo de mola sem carga com pré-tensionamento
Ln 273,21 mm Maior comprimento com carga estática
sn 115,21 mm Maior deslocamento da mola com carga estática
Fn 356,7 N Força máxima com carga estática
n Stück Anzahl der federnden Windungen
nt Unidade N.º de enrolamentos
Lh 13,8 mm Distância entre bordo interno do olhal e corpo de mola
R 2,885 N/mm Flecha da mola
F0 24,3 N Força de pré-tensionamento interna
Fntol 24,63 N (+/-) tolerância para força máxima estática
L0tol 2 mm (+/-) tolerância para comprimento não tensionado
Detol 0,35 mm (+/-) tolerância para diâmetro de enrolamento externo
Oesttol 35 Graus Tolerância da posição dos olhais
Gew 165,8198 g Peso do artigo
PG ###ZR - Grupo de preços para este artigo
Desenho técnico Mola de extensão
Desenho técnico Mola de extensão

Ficha de dados Mola de extensão RZ-174X Aço inoxidáve Ø 3,2 x 23,2 x 158 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão RZ-174X Aço inoxidáve Ø 3,2 x 23,2 x 158 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão RZ-174X Aço inoxidáve Ø 3,2 x 23,2 x 158 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão RZ-174X Aço inoxidáve Ø 3,2 x 23,2 x 158 mm / 270°

cálculo do caminho de força Mola de extensão RZ-174X

Formulário de consulta Mola de extensão RZ-174X Aço inoxidáve Ø 3,2 x 23,2 x 158 mm / 270°

Formulário de consulta Mola de extensão RZ-174X

Molas de extensão semelhantes para Mola de extensão RZ-174X Aço inoxidáve Ø 3,2 x 23,2 x 158 mm / 270°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
RZ-174X 1.4310 3,2 23,2 158 356,7 273,21 115,21 2,885 100,0 | 100,0 | 100,0 | 100,0
Z-174X EN 10270-1 3,2 23,2 158 430,1 277 119 3,359 91,8 | 100,0 | 89,9 | 85,7
Número de molas metálicas semelhantes: 2

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
RZ-156CX 22,5 185 0,692 1.4310 186,1 433,79 248,79 53,4 | 86,8 | 49,2 | 24,2
RZ-156BX 22,5 165 0,795 1.4310 186,1 381,56 216,56 56,9 | 90,3 | 52,7 | 27,8
RZ-156AX 22,5 148 0,914 1.4310 186,1 336,36 188,36 59,4 | 89,6 | 56,7 | 31,9
RZ-162K-02X 25 171 1,008 1.4310 229,9 381,9 210,9 61,9 | 90,9 | 59,5 | 35,2
RZ-156X 22,5 130 1,075 1.4310 186,1 290,15 160,15 61,8 | 85,8 | 62,1 | 37,5
RZ-156KX 20 163,5 1,165 1.4310 207,8 328,21 164,71 63,9 | 87,0 | 64,1 | 40,7
RZ-162K-01X 25 143 1,269 1.4310 229,9 310,64 167,64 67,1 | 90,3 | 66,6 | 44,3
RZ-159BX 18,5 159 1,552 1.4310 223,4 291,31 132,31 71,7 | 85,7 | 74,9 | 54,5
RZ-162U-33X 24 172 1,637 1.4310 287,9 334,46 162,46 75,7 | 94,1 | 75,8 | 57,2
RZ-162U-32X 24 154 1,878 1.4310 287,9 295,61 141,61 80,9 | 96,0 | 81,0 | 65,7
RZ-162O-02X 20 171 2,042 1.4310 282,9 298,77 127,77 81,7 | 88,7 | 84,7 | 71,5
RZ-162U-31X 24 133 2,268 1.4310 287,9 250,28 117,28 86,8 | 91,5 | 89,5 | 79,3
RZ-174AX 23,2 180 2,453 1.4310 356,7 315,5 135,5 91,2 | 95,9 | 92,5 | 85,0
RZ-162O-01X 20 146 2,472 1.4310 282,9 251,55 105,55 86,9 | 88,7 | 85,5 | 86,6
RZ-174X 23,2 158 2,885 1.4310 356,7 273,21 115,21 100,0 | 100,0 | 100,0 | 100,0
RZ-177OX 25 176 3,773 1.4310 463,3 291,03 115,03 85,3 | 90,5 | 88,4 | 76,9
RZ-177X 19,2 151 5,635 1.4310 422,9 219,6 68,6 71,6 | 92,8 | 71,9 | 50,2
RZ-203X 24 141 10,09 1.4310 643,3 199,31 58,31 56,6 | 88,6 | 53,0 | 28,1
Número de molas metálicas semelhantes: 17

Número de tarifa alfandegária: 73202085; Mola de extensão RZ-174X
