Mola de extensão Z-153AI Aço mola Ø 2,5 x 27,5 x 156 mm / 180°

Descontos por quantidade - Mola de extensão Z-153AI

Quantidade	Preço individual [EUR]
1	7,0400 EUR
2	4,4400 EUR
3	3,4600 EUR
7	2,9500 EUR
17	1,5300 EUR
37	1,2300 EUR
75	1,0500 EUR
125	1,0500 EUR
175	1,0500 EUR
250	1,0500 EUR
350	1,0500 EUR
450	1,0500 EUR

Mola de extensão Comprar

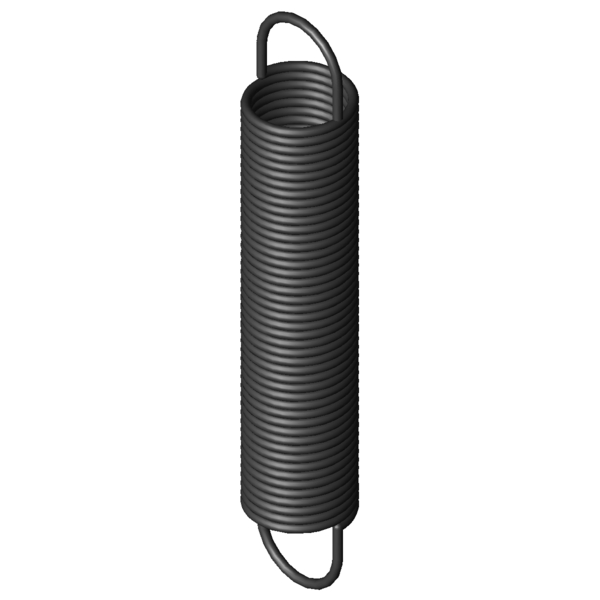

Imagem do Produto Mola de extensão Z-153AI

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão Z-153AI

Símbolos	Valor	Unidade	Descrição
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	180	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	2,5	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	27,5	mm	Diâmetro externo de enrolamento
Dh	31,7	mm	Diâmetro mais pequeno de manga
L0	156	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	118,75	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	468,61	mm	Maior comprimento com carga estática
sn	312,61	mm	Maior deslocamento da mola com carga estática
Fn	184,9	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	18,62	mm	Distância entre bordo interno do olhal e corpo de mola
R	0,548	N/mm	Flecha da mola
F0	13,71	N	Força de pré-tensionamento interna
Fntol	9,05	N	(+/-) tolerância para força máxima estática
L0tol	2,4	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,45	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	44	Graus	Tolerância da posição dos olhais
Gew	146,9	g	Peso do artigo
PG	#ZN	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Ficha de dados Mola de extensão Z-153AI Aço mola Ø 2,5 x 27,5 x 156 mm / 180°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão Z-153AI Aço mola Ø 2,5 x 27,5 x 156 mm / 180°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão Z-153AI Aço mola Ø 2,5 x 27,5 x 156 mm / 180°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão Z-153AI Aço mola Ø 2,5 x 27,5 x 156 mm / 180°

cálculo do caminho de força Mola de extensão Z-153AI

Formulário de consulta Mola de extensão Z-153AI Aço mola Ø 2,5 x 27,5 x 156 mm / 180°

Formulário de consulta Mola de extensão Z-153AI

Molas de extensão semelhantes para Mola de extensão Z-153AI Aço mola Ø 2,5 x 27,5 x 156 mm / 180°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
Z-153AI	EN 10270-1	2,5	27,5	156	184,9	468,61	312,61	0,548	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-153AI	1.4310	2,5	27,5	156	153,7	459,52	303,52	0,47	91,9 \| 100,0 \| 90,1 \| 85,6

Número de molas metálicas semelhantes: 2

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
Z-130E-14I	24	143,5	0,164	EN 10270-1	84,2	632,3	488,8	55,9 \| 83,8 \| 54,7 \| 29,1
Z-147E-24I	30	177	0,187	EN 10270-1	118	781	604	60,0 \| 89,3 \| 57,8 \| 33,0
Z-133AI	27	146	0,195	EN 10270-1	101,2	629,84	483,84	61,9 \| 90,6 \| 59,7 \| 35,4
Z-147E-23I	30	133	0,281	EN 10270-1	118	534,5	401,5	69,6 \| 88,3 \| 70,8 \| 49,7
Z-136CI	22	154	0,331	EN 10270-1	123,3	499,48	345,48	75,1 \| 86,2 \| 78,6 \| 60,3
Z-147KI	24	166	0,387	EN 10270-1	148	523,12	357,12	81,2 \| 89,7 \| 83,8 \| 70,1
Z-153CI	27,5	193	0,414	EN 10270-1	184,9	606,45	413,45	85,7 \| 93,6 \| 87,8 \| 75,6
Z-153BI	27,5	173	0,476	EN 10270-1	184,9	532,67	359,67	92,4 \| 96,7 \| 93,5 \| 86,9
Z-153AI	27,5	156	0,548	EN 10270-1	184,9	468,61	312,61	100,0 \| 100,0 \| 100,0 \| 100,0
Z-153I	27,5	138	0,645	EN 10270-1	184,9	403,55	265,55	91,2 \| 96,2 \| 92,5 \| 84,9
Z-162JI	30	154	0,788	EN 10270-1	233,4	427,78	273,78	82,0 \| 93,2 \| 83,4 \| 69,4
Z-162U-22I	32	167	0,835	EN 10270-1	265,6	460,39	293,39	78,2 \| 87,6 \| 81,7 \| 65,3
Z-156BI	22,5	165	0,93	EN 10270-1	223,8	386,69	221,69	75,8 \| 92,1 \| 76,8 \| 58,6
Z-162U-21I	32	146	1,01	EN 10270-1	265,6	388,68	242,68	71,8 \| 87,6 \| 73,6 \| 54,0
Z-156AI	22,5	148	1,07	EN 10270-1	223,8	340,69	192,69	71,8 \| 92,2 \| 72,1 \| 50,9
Z-162K-02I	25	171	1,18	EN 10270-1	277,6	387,9	216,9	68,2 \| 90,5 \| 68,0 \| 46,2
Z-171AI	28,2	188	1,47	EN 10270-1	358,7	416,04	228,04	62,0 \| 86,2 \| 62,2 \| 37,6
Z-162K-01I	25	143	1,487	EN 10270-1	277,6	315,17	172,17	62,7 \| 90,6 \| 60,8 \| 36,7
Z-171I	28,2	166	1,731	EN 10270-1	358,7	359,71	193,71	59,5 \| 89,9 \| 56,8 \| 31,9
Z-162U-33I	24	172	1,916	EN 10270-1	348,5	339,56	167,56	56,3 \| 87,1 \| 53,3 \| 28,4
Z-162U-32I	24	154	2,2	EN 10270-1	348,5	299,94	145,94	54,8 \| 89,8 \| 49,9 \| 24,8
Z-177K-01I	32	154	2,449	EN 10270-1	441,6	319,89	165,89	51,5 \| 84,7 \| 47,5 \| 22,2
Z-174I	23,2	158	3,38	EN 10270-1	430,1	276,25	118,25	47,9 \| 87,1 \| 40,4 \| 16,3
Z-177OI	25	176	4,42	EN 10270-1	555,1	293,28	117,28	43,6 \| 83,0 \| 35,4 \| 12,5

Número de molas metálicas semelhantes: 23

Número de tarifa alfandegária: 73202085; Mola de extensão Z-153AI

País de origem: DE, German; Mola de extensão Z-153AI
