Mola de extensão Z-195I Aço mola Ø 4 x 29 x 149 mm / 180°

Descontos por quantidade - Mola de extensão Z-195I

Quantidade	Preço individual [EUR]
1	12,9200 EUR
2	10,2900 EUR
3	5,8600 EUR
7	3,7100 EUR
17	3,7100 EUR
37	3,7100 EUR
75	3,7100 EUR
125	3,7100 EUR
175	3,7100 EUR
250	3,7100 EUR
350	3,7100 EUR

Mola de extensão Comprar

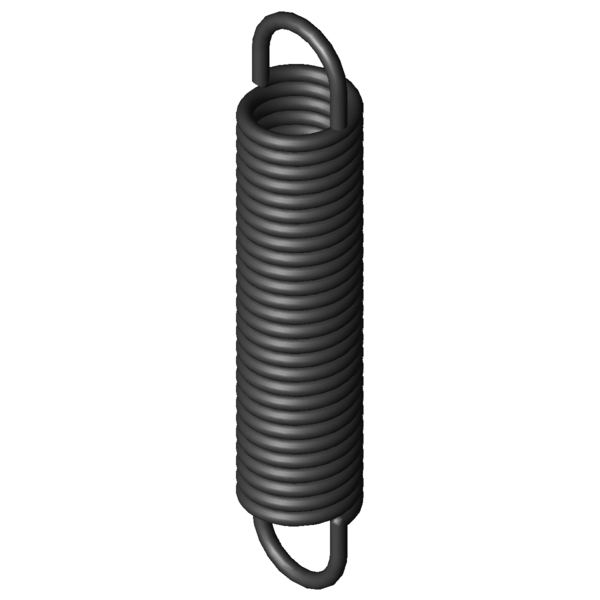

Imagem do Produto Mola de extensão Z-195I

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão Z-195I

Símbolos	Valor	Unidade	Descrição
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	180	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	4	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	29	mm	Diâmetro externo de enrolamento
Dh	35,4	mm	Diâmetro mais pequeno de manga
L0	149	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	114	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	248,17	mm	Maior comprimento com carga estática
sn	99,17	mm	Maior deslocamento da mola com carga estática
Fn	645,8	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	17,5	mm	Distância entre bordo interno do olhal e corpo de mola
R	6,07	N/mm	Flecha da mola
F0	44	N	Força de pré-tensionamento interna
Fntol	38,2	N	(+/-) tolerância para força máxima estática
L0tol	2	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	29	Graus	Tolerância da posição dos olhais
Gew	228,2675	g	Peso do artigo
PG	###AD	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Ficha de dados Mola de extensão Z-195I Aço mola Ø 4 x 29 x 149 mm / 180°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão Z-195I Aço mola Ø 4 x 29 x 149 mm / 180°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão Z-195I Aço mola Ø 4 x 29 x 149 mm / 180°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão Z-195I Aço mola Ø 4 x 29 x 149 mm / 180°

cálculo do caminho de força Mola de extensão Z-195I

Formulário de consulta Mola de extensão Z-195I Aço mola Ø 4 x 29 x 149 mm / 180°

Formulário de consulta Mola de extensão Z-195I

Molas de extensão semelhantes para Mola de extensão Z-195I Aço mola Ø 4 x 29 x 149 mm / 180°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
Z-195I	EN 10270-1	4	29	149	645,8	248,17	99,17	6,07	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-195I	1.4310	4	29	149	542,5	246,33	97,33	5,213	92,2 \| 100,0 \| 91,1 \| 85,6

Número de molas metálicas semelhantes: 2

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
Z-153I	27,5	138	0,645	EN 10270-1	184,9	403,55	265,55	42,3 \| 83,3 \| 33,0 \| 10,7
Z-162JI	30	154	0,788	EN 10270-1	233,4	427,78	273,78	45,7 \| 87,8 \| 36,2 \| 13,1
Z-162U-22I	32	167	0,835	EN 10270-1	265,6	460,39	293,39	45,4 \| 84,9 \| 37,5 \| 13,9
Z-162U-21I	32	146	1,01	EN 10270-1	265,6	388,68	242,68	48,6 \| 87,9 \| 41,0 \| 16,8
Z-156AI	22,5	148	1,07	EN 10270-1	223,8	340,69	192,69	46,9 \| 79,8 \| 43,1 \| 17,8
Z-162U-20I	32	128	1,23	EN 10270-1	265,6	327,22	199,22	49,9 \| 83,8 \| 45,5 \| 20,5
Z-162HI	30	112	1,27	EN 10270-1	233,4	281,82	169,82	49,7 \| 80,6 \| 47,3 \| 21,1
Z-162K-01I	25	143	1,487	EN 10270-1	277,6	315,17	172,17	53,0 \| 84,1 \| 50,3 \| 24,8
Z-171I	28,2	166	1,731	EN 10270-1	358,7	359,71	193,71	56,9 \| 89,0 \| 53,4 \| 28,4
Z-162U-32I	24	154	2,2	EN 10270-1	348,5	299,94	145,94	60,8 \| 84,8 \| 61,0 \| 36,7
Z-177K-01I	32	154	2,449	EN 10270-1	441,6	319,89	165,89	65,8 \| 92,5 \| 64,1 \| 40,9
Z-162U-31I	24	133	2,66	EN 10270-1	348,5	253,71	120,71	64,9 \| 82,3 \| 68,1 \| 44,3
Z-170I	28,2	118	2,79	EN 10270-1	358,7	238,15	120,15	66,8 \| 85,5 \| 69,0 \| 45,8
Z-174I	23,2	158	3,38	EN 10270-1	430,1	276,25	118,25	72,0 \| 84,8 \| 75,2 \| 55,9
Z-195I	29	149	6,07	EN 10270-1	645,8	248,17	99,17	100,0 \| 100,0 \| 100,0 \| 100,0
Z-194AI	29	121	8,14	EN 10270-1	645,8	194,9	73,9	85,2 \| 93,7 \| 87,3 \| 74,5
Z-224I	30	162	9,161	EN 10270-1	858,7	247,88	85,88	79,5 \| 92,5 \| 80,9 \| 65,1
Z-203I	24	141	11,855	EN 10270-1	765,7	199,8	58,8	71,4 \| 92,5 \| 71,8 \| 50,0
Z-223JI	30	130	12,29	EN 10270-1	858,7	194	64	69,8 \| 90,9 \| 69,9 \| 48,5
Z-254I	30	175	14,818	EN 10270-1	1134	244,13	69,13	63,4 \| 87,3 \| 63,3 \| 39,7
Z-231I	25	155	17,633	EN 10270-1	1008	205,98	50,98	60,4 \| 90,4 \| 57,7 \| 32,9
Z-253JI	30	140	19,87	EN 10270-1	1134	191,5	51,5	58,1 \| 90,2 \| 54,4 \| 29,6

Número de molas metálicas semelhantes: 21

Número de tarifa alfandegária: 73202085; Mola de extensão Z-195I

País de origem: DE, German; Mola de extensão Z-195I
