Mola de extensão Z-200X Aço mola Ø 4 x 29 x 317 mm / 270°

Descontos por quantidade - Mola de extensão Z-200X

Quantidade	Preço individual [EUR]
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	5,4200 EUR
37	5,4200 EUR
75	5,4200 EUR
125	5,4200 EUR
175	5,4200 EUR
250	5,4200 EUR
350	5,4200 EUR

Mola de extensão Comprar

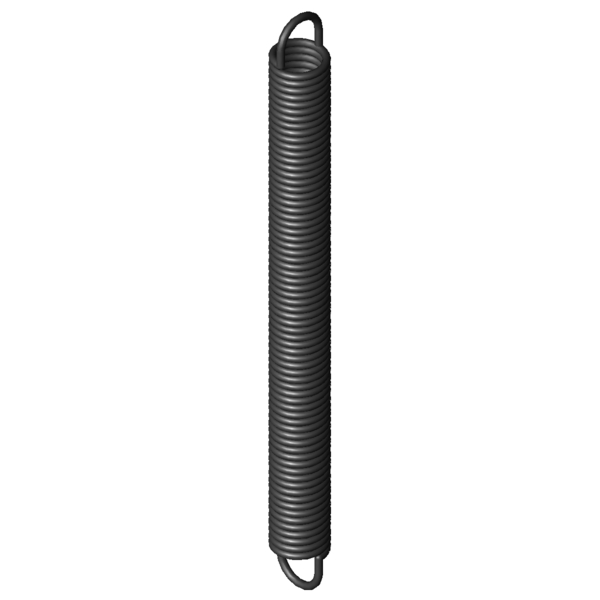

Imagem do Produto Mola de extensão Z-200X

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão Z-200X

Símbolos	Valor	Unidade	Descrição
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	270	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	4	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	29	mm	Diâmetro externo de enrolamento
Dh	35,4	mm	Diâmetro mais pequeno de manga
L0	317	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	283	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	568,52	mm	Maior comprimento com carga estática
sn	251,52	mm	Maior deslocamento da mola com carga estática
Fn	645,8	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	17	mm	Distância entre bordo interno do olhal e corpo de mola
R	2,393	N/mm	Flecha da mola
F0	44	N	Força de pré-tensionamento interna
Fntol	35,56	N	(+/-) tolerância para força máxima estática
L0tol	3	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	46	Graus	Tolerância da posição dos olhais
Gew	557,9873	g	Peso do artigo
PG	###AL	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Ficha de dados Mola de extensão Z-200X Aço mola Ø 4 x 29 x 317 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão Z-200X Aço mola Ø 4 x 29 x 317 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão Z-200X Aço mola Ø 4 x 29 x 317 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão Z-200X Aço mola Ø 4 x 29 x 317 mm / 270°

cálculo do caminho de força Mola de extensão Z-200X

Formulário de consulta Mola de extensão Z-200X Aço mola Ø 4 x 29 x 317 mm / 270°

Formulário de consulta Mola de extensão Z-200X

Molas de extensão semelhantes para Mola de extensão Z-200X Aço mola Ø 4 x 29 x 317 mm / 270°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
Z-200X	EN 10270-1	4	29	317	645,8	568,52	251,52	2,393	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-200X	1.4310	4	29	317	542,5	563,88	246,88	2,055	92,2 \| 100,0 \| 91,1 \| 85,6

Número de molas metálicas semelhantes: 2

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
Z-153EX	27,5	234	0,328	EN 10270-1	184,9	756,69	522,69	43,1 \| 77,0 \| 38,4 \| 13,8
Z-168EX	35,2	298	0,419	EN 10270-1	290,5	946,27	648,27	48,3 \| 85,5 \| 41,9 \| 17,5
Z-168DX	35,2	273	0,467	EN 10270-1	290,5	854,57	581,57	48,8 \| 82,8 \| 44,1 \| 19,5
Z-162U-26X	32	254	0,485	EN 10270-1	265,6	759,29	505,29	49,3 \| 81,9 \| 45,5 \| 20,5
Z-171EX	28,2	287	0,879	EN 10270-1	358,7	668,28	381,28	62,2 \| 89,3 \| 60,8 \| 36,6
Z-171DX	28,2	262	0,98	EN 10270-1	358,7	604,05	342,05	64,0 \| 86,6 \| 64,5 \| 40,8
Z-171CX	28,2	236	1,107	EN 10270-1	358,7	538,82	302,82	66,4 \| 83,9 \| 69,3 \| 46,1
Z-192X	36	328	1,141	EN 10270-1	528,1	760,77	432,77	70,0 \| 92,4 \| 69,9 \| 47,5
Z-191X	36	296	1,289	EN 10270-1	528,1	679,13	383,13	72,9 \| 91,3 \| 73,7 \| 53,7
Z-174EX	23,2	279	1,717	EN 10270-1	430,1	511,77	232,77	78,1 \| 82,7 \| 79,6 \| 72,0
Z-201X	29	349	2,147	EN 10270-1	645,8	629,37	280,37	93,8 \| 96,9 \| 94,9 \| 89,7
Z-200X	29	317	2,393	EN 10270-1	645,8	568,52	251,52	100,0 \| 100,0 \| 100,0 \| 100,0
Z-199X	29	285	2,703	EN 10270-1	645,8	507,67	222,67	93,1 \| 96,6 \| 94,3 \| 88,5
Z-198X	29	253	3,105	EN 10270-1	645,8	446,81	193,81	86,3 \| 93,3 \| 88,5 \| 77,1
Z-197X	29	225	3,57	EN 10270-1	645,8	393,58	168,58	80,3 \| 90,3 \| 83,5 \| 67,0
Z-230X	30	352	3,612	EN 10270-1	858,7	569,82	217,82	79,3 \| 91,9 \| 80,9 \| 65,1
Z-229X	30	316	4,08	EN 10270-1	858,7	508,84	192,84	76,2 \| 95,1 \| 75,9 \| 57,7
Z-209X	24	341	4,193	EN 10270-1	765,7	507,2	166,2	74,3 \| 91,9 \| 75,2 \| 55,7
Z-208X	24	309	4,674	EN 10270-1	765,7	458,1	149,1	71,7 \| 93,4 \| 71,8 \| 50,0
Z-228X	30	280	4,687	EN 10270-1	858,7	447,84	167,84	70,8 \| 91,3 \| 71,0 \| 50,2
Z-207X	24	277	5,279	EN 10270-1	765,7	409,01	132,01	67,6 \| 90,0 \| 68,4 \| 44,3
Z-227X	30	249	5,389	EN 10270-1	858,7	394,98	145,98	66,1 \| 88,0 \| 66,6 \| 43,6
Z-260X	30	387	5,842	EN 10270-1	1134	562,34	175,34	63,1 \| 86,2 \| 63,3 \| 39,7
Z-226X	30	222	6,183	EN 10270-1	858,7	349,26	127,26	62,0 \| 85,2 \| 62,9 \| 38,1
Z-259X	30	347	6,599	EN 10270-1	1134	502,23	155,23	61,3 \| 89,3 \| 59,3 \| 35,1
Z-237X	25	345	6,952	EN 10270-1	1008	474,29	129,29	59,9 \| 89,0 \| 57,7 \| 32,9
Z-258X	30	307	7,581	EN 10270-1	1134	442,12	135,12	59,0 \| 91,2 \| 55,3 \| 30,6

Número de molas metálicas semelhantes: 26

Número de tarifa alfandegária: 73202085; Mola de extensão Z-200X

País de origem: DE, German; Mola de extensão Z-200X

Imagem do Produto - Molas de tracção Z-200X

QR-Code: Mola de extensão Z-200X

QR-Code - Molas de tracção - Z-200X | https://www.federnshop.com/pt/produtos/molas_de_trac%c3%a7%c3%a3o/z-200x.html
