Mola de extensão Z-202AI Aço mola Ø 4 x 24 x 113,5 mm / 180°

Descontos por quantidade - Mola de extensão Z-202AI

Quantidade Preço individual [EUR]
1 12,4800 EUR
2 9,9500 EUR
3 5,4200 EUR
7 3,2800 EUR
17 3,2800 EUR
37 3,2800 EUR
75 3,2800 EUR
125 3,2800 EUR
175 3,2800 EUR
250 3,2800 EUR
350 3,2800 EUR

Mola de extensão Comprar

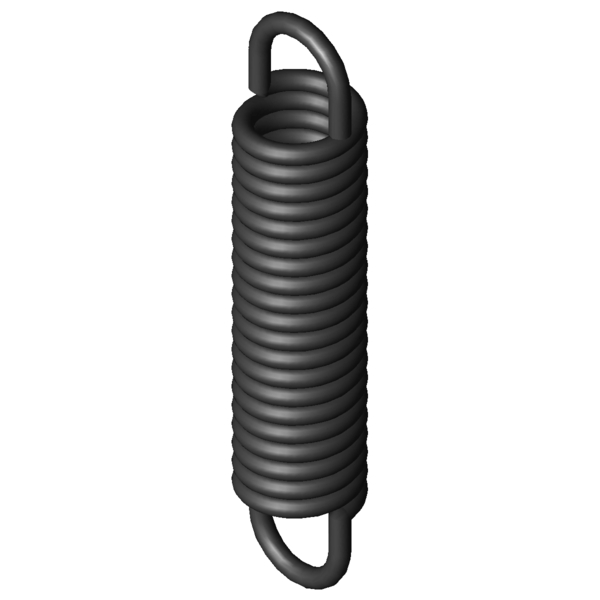

Imagem do Produto Mola de extensão Z-202AI
Imagem do Produto Mola de extensão Z-202AI
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão Z-202AI

Símbolos Valor Unidade Descrição
Material EN 10270-1 - Tipo de material
Oefo 1/1 deutsche - Forma do olhal
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola sob carga
L2 mm Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2 mm Deslocamento da mola sob carga
Posição do olhal 180 ° Posição do olhal (ângulo de torção entre os dois olhais)
d 4 mm Diâmetro do arame
D mm Diâmetro médio de enrolamento
De 24 mm Diâmetro externo de enrolamento
Dh 30,4 mm Diâmetro mais pequeno de manga
L0 113,5 mm Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk 86 mm Comprimento do corpo de mola sem carga com pré-tensionamento
Ln 157,3 mm Maior comprimento com carga estática
sn 43,8 mm Maior deslocamento da mola com carga estática
Fn 765,7 N Força máxima com carga estática
n Stück Anzahl der federnden Windungen
nt Unidade N.º de enrolamentos
Lh 13,75 mm Distância entre bordo interno do olhal e corpo de mola
R 15,9 N/mm Flecha da mola
F0 68,8 N Força de pré-tensionamento interna
Fntol 57,8 N (+/-) tolerância para força máxima estática
L0tol 2 mm (+/-) tolerância para comprimento não tensionado
Detol 0,35 mm (+/-) tolerância para diâmetro de enrolamento externo
Oesttol 23 Graus Tolerância da posição dos olhais
Gew 138,9115 g Peso do artigo
PG ###AB - Grupo de preços para este artigo
Desenho técnico Mola de extensão
Desenho técnico Mola de extensão

Ficha de dados Mola de extensão Z-202AI Aço mola Ø 4 x 24 x 113,5 mm / 180°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão Z-202AI Aço mola Ø 4 x 24 x 113,5 mm / 180°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão Z-202AI Aço mola Ø 4 x 24 x 113,5 mm / 180°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão Z-202AI Aço mola Ø 4 x 24 x 113,5 mm / 180°

cálculo do caminho de força Mola de extensão Z-202AI

Formulário de consulta Mola de extensão Z-202AI Aço mola Ø 4 x 24 x 113,5 mm / 180°

Formulário de consulta Mola de extensão Z-202AI

Molas de extensão semelhantes para Mola de extensão Z-202AI Aço mola Ø 4 x 24 x 113,5 mm / 180°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
Z-202AI EN 10270-1 4 24 113,5 765,7 157,3 43,8 15,9 100,0 | 100,0 | 100,0 | 100,0
RZ-202AI 1.4310 4 24 113,5 643,3 156,6 43,1 13,659 92,2 | 100,0 | 91,2 | 85,4
Número de molas metálicas semelhantes: 2

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
Z-156I 22,5 130 1,259 EN 10270-1 223,8 293,68 163,68 39,0 | 81,2 | 28,0 | 7,8
Z-162HI 30 112 1,27 EN 10270-1 233,4 281,82 169,82 39,6 | 82,9 | 28,1 | 7,9
Z-156JI 20 123,5 1,929 EN 10270-1 249,9 242,57 119,07 42,0 | 79,2 | 34,7 | 12,0
Z-155I 22,5 93 2,03 EN 10270-1 223,8 194,52 101,52 42,7 | 79,4 | 36,2 | 12,6
Z-162K-21I 25 104 2,34 EN 10270-1 277,6 213,6 109,6 46,2 | 85,9 | 38,1 | 14,5
Z-162U-31I 24 133 2,66 EN 10270-1 348,5 253,71 120,71 48,1 | 86,8 | 40,9 | 16,5
Z-170I 28,2 118 2,79 EN 10270-1 358,7 238,15 120,15 48,6 | 87,1 | 41,7 | 17,1
Z-162U-30I 24 115 3,24 EN 10270-1 348,5 214,09 99,09 52,1 | 91,2 | 44,9 | 20,1
Z-162N-01I 20 112 4,035 EN 10270-1 341,5 189,8 77,8 53,2 | 84,0 | 50,4 | 25,1
Z-162U-29I 24 94 4,35 EN 10270-1 348,5 167,9 73,9 55,1 | 85,9 | 52,4 | 27,0
Z-173I 23,2 110 5,485 EN 10270-1 430,1 183,35 73,35 60,9 | 91,2 | 57,9 | 33,5
Z-177NI 25 122 7,126 EN 10270-1 555,1 194,75 72,75 67,7 | 93,0 | 66,4 | 43,6
Z-177MI 25 89,7 11,264 EN 10270-1 555,1 135,72 46,02 80,4 | 88,3 | 83,8 | 69,0
Z-203I 24 141 11,855 EN 10270-1 765,7 199,8 58,8 85,1 | 93,5 | 87,2 | 74,5
Z-202AI 24 113,5 15,9 EN 10270-1 765,7 157,3 43,8 100,0 | 100,0 | 100,0 | 100,0
Z-230JI 25 124 23,65 EN 10270-1 1008 162 38 79,8 | 92,1 | 81,4 | 65,9
Z-202I 24 85,6 24,148 EN 10270-1 765,7 114,47 28,87 80,2 | 91,8 | 83,0 | 65,9
Número de molas metálicas semelhantes: 16

Número de tarifa alfandegária: 73202085; Mola de extensão Z-202AI

País de origem: DE, German; Mola de extensão Z-202AI

Imagem do Produto - Molas de tracção Z-202AI

Imagem do Produto - Molas de tracção Z-202AI

QR-Code: Mola de extensão Z-202AI
