Mola de extensão Z-202X Aço mola Ø 4 x 24 x 85,6 mm / 270°

Name: Z-202X - Molas de tracção
SKU: Z-202X
Availability: InStock

Descontos por quantidade - Mola de extensão Z-202X

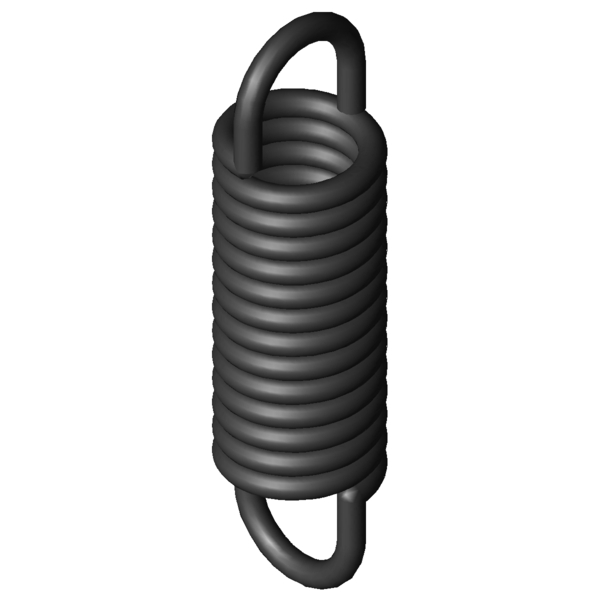

Imagem do Produto Mola de extensão Z-202X

Quantidade:Quantidade: Adicionar ao Carrinho

Símbolos	Valor	Unidade	Descrição
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	270	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	4	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	24	mm	Diâmetro externo de enrolamento
Dh	30,4	mm	Diâmetro mais pequeno de manga
L0	85,6	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	59	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	115	mm	Maior comprimento com carga estática
sn	29,4	mm	Maior deslocamento da mola com carga estática
Fn	765,7	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	13,3	mm	Distância entre bordo interno do olhal e corpo de mola
R	23,709	N/mm	Flecha da mola
F0	68,8	N	Força de pré-tensionamento interna
Fntol	60,5	N	(+/-) tolerância para força máxima estática
L0tol	1,5	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	20	Graus	Tolerância da posição dos olhais
Gew	96,7698	g	Peso do artigo
PG	###AB	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
Z-202X	EN 10270-1	4	24	85,6	765,7	115	29,4	23,709	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-202X	1.4310	4	24	85,6	643,3	114,49	28,89	20,364	92,2 \| 100,0 \| 91,1 \| 85,5

Número de molas metálicas semelhantes: 2

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
Z-147K-01X	20	90,9	1,472	EN 10270-1	176,1	200,57	109,67	36,2 \| 77,5 \| 24,9 \| 6,2
Z-162GX	30	86,6	1,976	EN 10270-1	233,4	195,77	109,17	40,0 \| 82,9 \| 28,7 \| 8,2
Z-155X	22,5	93	2,01	EN 10270-1	223,8	195,56	102,56	40,0 \| 82,8 \| 28,9 \| 8,4
Z-162K-21X	25	104	2,31	EN 10270-1	277,6	214,7	110,7	41,3 \| 82,8 \| 31,4 \| 9,6
Z-156HX	20	91	2,884	EN 10270-1	249,9	170,68	79,68	42,3 \| 80,0 \| 34,8 \| 12,0
Z-156GX	20	86	3,126	EN 10270-1	249,9	159,49	73,49	43,7 \| 81,8 \| 36,3 \| 13,1
Z-158X	18,5	86,6	3,925	EN 10270-1	268,6	149,28	62,68	45,6 \| 79,5 \| 41,0 \| 16,5
Z-162U-29X	24	94	4,29	EN 10270-1	348,5	168,8	74,8	49,7 \| 88,7 \| 42,4 \| 17,9
Z-162K-20X	25	65	5,32	EN 10270-1	277,6	113,1	48,1	50,5 \| 80,6 \| 48,7 \| 22,2
Z-162U-28X	24	69	6,99	EN 10270-1	348,5	114,9	45,9	56,4 \| 85,2 \| 54,8 \| 29,2
Z-177MX	25	89,7	11,086	EN 10270-1	555,1	136,46	46,76	69,0 \| 93,8 \| 67,7 \| 45,6
Z-172X	23,2	68,4	11,364	EN 10270-1	430,1	103,58	35,18	67,4 \| 85,5 \| 69,9 \| 46,9
Z-162U-39X	18	86	11,78	EN 10270-1	452,6	120,7	34,7	68,4 \| 83,2 \| 71,9 \| 50,1
Z-177LX	25	68,1	17,907	EN 10270-1	555,1	97,05	28,95	82,5 \| 88,5 \| 85,5 \| 73,6
Z-202X	24	85,6	23,709	EN 10270-1	765,7	115	29,4	100,0 \| 100,0 \| 100,0 \| 100,0
Z-230HX	25	87	38,03	EN 10270-1	1008	110,6	23,6	77,8 \| 94,4 \| 78,1 \| 61,0

Número de molas metálicas semelhantes: 15
