Mola de extensão Z-2051X Aço mola Ø 0,2 x 3 x 8,6 mm / 270°

Descontos por quantidade - Mola de extensão Z-2051X

Quantidade Preço individual [EUR]
1 6,0900 EUR
2 3,8400 EUR
3 2,2300 EUR
7 1,8600 EUR
17 1,8600 EUR
37 1,8600 EUR
75 1,8600 EUR
125 1,8600 EUR
175 1,8600 EUR
250 1,8600 EUR
350 1,8600 EUR
450 1,8600 EUR

Mola de extensão Comprar

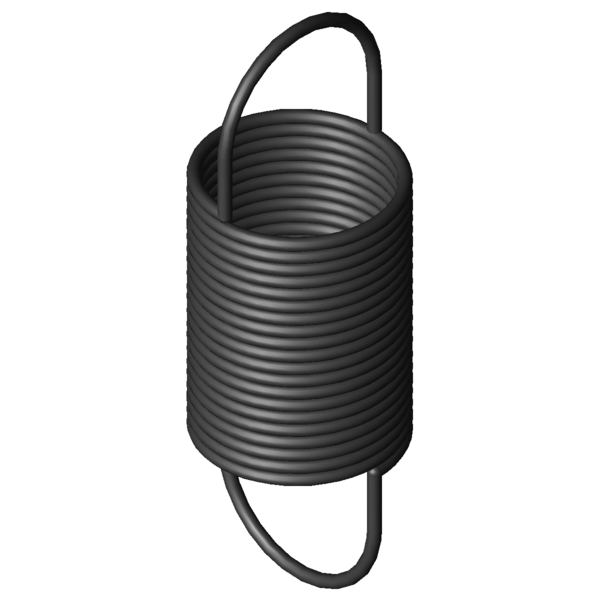

Imagem do Produto Mola de extensão Z-2051X
Imagem do Produto Mola de extensão Z-2051X
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão Z-2051X

Símbolos Valor Unidade Descrição
Material EN 10270-1 - Tipo de material
Oefo 1/1 deutsche - Forma do olhal
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola sob carga
L2 mm Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2 mm Deslocamento da mola sob carga
Posição do olhal 270 ° Posição do olhal (ângulo de torção entre os dois olhais)
d 0,2 mm Diâmetro do arame
D mm Diâmetro médio de enrolamento
De 3 mm Diâmetro externo de enrolamento
Dh 3,5 mm Diâmetro mais pequeno de manga
L0 8,6 mm Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk 4,35 mm Comprimento do corpo de mola sem carga com pré-tensionamento
Ln 41,97 mm Maior comprimento com carga estática
sn 33,37 mm Maior deslocamento da mola com carga estática
Fn 1,261 N Força máxima com carga estática
n Stück Anzahl der federnden Windungen
nt Unidade N.º de enrolamentos
Lh 2,12 mm Distância entre bordo interno do olhal e corpo de mola
R 0,036 N/mm Flecha da mola
F0 0,061 N Força de pré-tensionamento interna
Fntol 0,11 N (+/-) tolerância para força máxima estática
L0tol 0,6 mm (+/-) tolerância para comprimento não tensionado
Detol 0,2 mm (+/-) tolerância para diâmetro de enrolamento externo
Oesttol 37 Graus Tolerância da posição dos olhais
Gew 0,0494 g Peso do artigo
PG ###ZE - Grupo de preços para este artigo
Desenho técnico Mola de extensão
Desenho técnico Mola de extensão

Ficha de dados Mola de extensão Z-2051X Aço mola Ø 0,2 x 3 x 8,6 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão Z-2051X Aço mola Ø 0,2 x 3 x 8,6 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão Z-2051X Aço mola Ø 0,2 x 3 x 8,6 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão Z-2051X Aço mola Ø 0,2 x 3 x 8,6 mm / 270°

cálculo do caminho de força Mola de extensão Z-2051X

Formulário de consulta Mola de extensão Z-2051X Aço mola Ø 0,2 x 3 x 8,6 mm / 270°

Formulário de consulta Mola de extensão Z-2051X

Molas de extensão semelhantes para Mola de extensão Z-2051X Aço mola Ø 0,2 x 3 x 8,6 mm / 270°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
Z-2051X EN 10270-1 0,2 3 8,6 1,261 41,97 33,37 0,036 100,0 | 100,0 | 100,0 | 100,0
RZ-2051X 1.4310 0,2 3 8,6 0,991 39,14 30,54 0,031 90,3 | 100,0 | 85,1 | 85,9
Número de molas metálicas semelhantes: 2

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
Z-003X 2,7 11,8 0,026 EN 10270-1 1,391 61,7 49,9 80,1 | 87,6 | 78,8 | 73,8
Z-2051X 3 8,6 0,036 EN 10270-1 1,261 41,97 33,37 100,0 | 100,0 | 100,0 | 100,0
Z-002X 2,7 8,8 0,042 EN 10270-1 1,391 39,87 31,07 90,7 | 95,9 | 91,9 | 84,4
Z-008X 3,45 11,2 0,049 EN 10270-1 2,101 51,85 40,65 75,1 | 81,2 | 71,1 | 73,1
Z-006BX 4,2 8,6 0,06 EN 10270-1 1,731 34,1 25,5 71,4 | 83,8 | 74,6 | 55,7
Z-005X 2,2 8 0,082 EN 10270-1 1,691 27,35 19,35 66,1 | 88,8 | 66,3 | 43,2
Z-001X 2,7 6,2 0,089 EN 10270-1 1,391 20,96 14,76 65,0 | 87,4 | 67,4 | 40,1
Z-007X 3,45 7,9 0,103 EN 10270-1 2,101 27,2 19,3 60,0 | 86,3 | 58,9 | 34,7
Z-011X 2,75 10,1 0,103 EN 10270-1 2,611 33,69 23,59 59,7 | 85,6 | 59,5 | 34,1
Z-010X 2,75 6,8 0,217 EN 10270-1 2,611 18 11,2 46,9 | 83,6 | 40,9 | 16,2
Z-014X 2,2 9,2 0,217 EN 10270-1 3,221 22,91 13,71 46,2 | 82,3 | 40,1 | 16,1
Z-023X 2,82 11,8 0,276 EN 10270-1 5,171 29,38 17,58 42,6 | 76,5 | 38,5 | 12,8
Z-019X 3,52 8,7 0,277 EN 10270-1 4,191 22,99 14,29 43,8 | 82,2 | 36,5 | 12,9
Z-024TX 4 9,2 0,364 EN 10270-1 5,181 22,77 13,57 39,0 | 74,7 | 32,5 | 9,9
Z-022X 2,82 7,6 0,582 EN 10270-1 5,171 15,95 8,35 37,5 | 81,6 | 24,7 | 6,1
Z-024SX 4 7,7 0,617 EN 10270-1 5,181 15,7 8 34,5 | 73,4 | 24,2 | 5,8
Z-031X 3,6 9,6 0,677 EN 10270-1 7,721 20,18 10,58 34,5 | 74,3 | 24,0 | 5,2
Número de molas metálicas semelhantes: 16

Número de tarifa alfandegária: 73202085; Mola de extensão Z-2051X

País de origem: DE, German; Mola de extensão Z-2051X
