Mola de extensão Z-2053I Aço mola Ø 0,2 x 3 x 17,4 mm / 180°

Descontos por quantidade - Mola de extensão Z-2053I

Quantidade Preço individual [EUR]
1 6,0900 EUR
2 3,8400 EUR
3 2,2300 EUR
7 1,8600 EUR
17 1,8600 EUR
37 1,8600 EUR
75 1,8600 EUR
125 1,8600 EUR
175 1,8600 EUR
250 1,8600 EUR
350 1,8600 EUR
450 1,8600 EUR

Mola de extensão Comprar

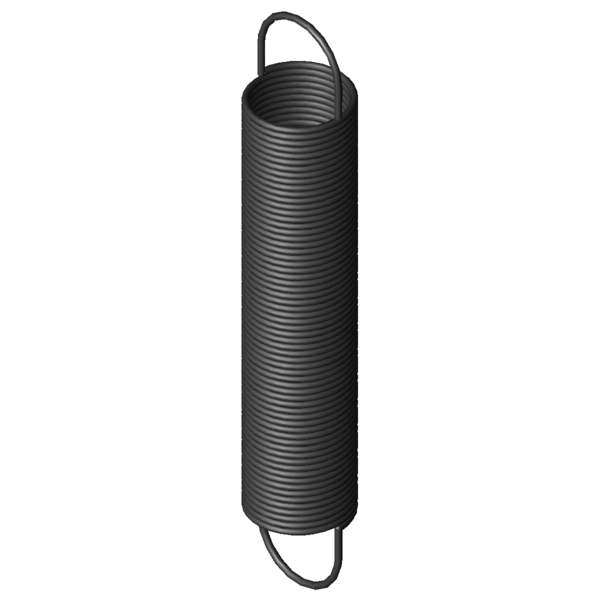

Imagem do Produto Mola de extensão Z-2053I
Imagem do Produto Mola de extensão Z-2053I
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão Z-2053I

Símbolos Valor Unidade Descrição
Material EN 10270-1 - Tipo de material
Oefo 1/1 deutsche - Forma do olhal
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola sob carga
L2 mm Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2 mm Deslocamento da mola sob carga
Posição do olhal 180 ° Posição do olhal (ângulo de torção entre os dois olhais)
d 0,2 mm Diâmetro do arame
D mm Diâmetro médio de enrolamento
De 3 mm Diâmetro externo de enrolamento
Dh 3,5 mm Diâmetro mais pequeno de manga
L0 17,4 mm Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk 13,1 mm Comprimento do corpo de mola sem carga com pré-tensionamento
Ln 121,13 mm Maior comprimento com carga estática
sn 103,73 mm Maior deslocamento da mola com carga estática
Fn 1,261 N Força máxima com carga estática
n Stück Anzahl der federnden Windungen
nt Unidade N.º de enrolamentos
Lh 2,15 mm Distância entre bordo interno do olhal e corpo de mola
R 0,012 N/mm Flecha da mola
F0 0,061 N Força de pré-tensionamento interna
Fntol 0,09 N (+/-) tolerância para força máxima estática
L0tol 0,7 mm (+/-) tolerância para comprimento não tensionado
Detol 0,2 mm (+/-) tolerância para diâmetro de enrolamento externo
Oesttol 65 Graus Tolerância da posição dos olhais
Gew 0,1443 g Peso do artigo
PG ###ZE - Grupo de preços para este artigo
Desenho técnico Mola de extensão
Desenho técnico Mola de extensão

Ficha de dados Mola de extensão Z-2053I Aço mola Ø 0,2 x 3 x 17,4 mm / 180°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão Z-2053I Aço mola Ø 0,2 x 3 x 17,4 mm / 180°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão Z-2053I Aço mola Ø 0,2 x 3 x 17,4 mm / 180°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão Z-2053I Aço mola Ø 0,2 x 3 x 17,4 mm / 180°

cálculo do caminho de força Mola de extensão Z-2053I

Formulário de consulta Mola de extensão Z-2053I Aço mola Ø 0,2 x 3 x 17,4 mm / 180°

Formulário de consulta Mola de extensão Z-2053I

Molas de extensão semelhantes para Mola de extensão Z-2053I Aço mola Ø 0,2 x 3 x 17,4 mm / 180°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
Z-2053I EN 10270-1 0,2 3 17,4 1,261 121,13 103,73 0,012 100,0 | 100,0 | 100,0 | 100,0
RZ-2053I 1.4310 0,2 3 17,4 0,991 112,33 94,93 0,01 90,3 | 100,0 | 85,1 | 85,9
Número de molas metálicas semelhantes: 2

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
Z-2054I 3 21,8 0,009 EN 10270-1 1,261 160,92 139,12 85,0 | 93,3 | 87,3 | 74,6
Z-2053I 3 17,4 0,012 EN 10270-1 1,261 121,13 103,73 100,0 | 100,0 | 100,0 | 100,0
Z-2052I 3 13 0,017 EN 10270-1 1,261 81,35 68,35 80,1 | 91,6 | 82,9 | 65,9
Z-009AI 3,45 18,4 0,023 EN 10270-1 2,101 106,5 88,1 70,2 | 87,2 | 72,5 | 51,0
Z-009I 3,45 15 0,031 EN 10270-1 2,101 79,88 64,88 61,1 | 84,4 | 61,3 | 37,5
Z-012DI 2,75 21,3 0,037 EN 10270-1 2,611 87,54 66,24 57,1 | 84,5 | 56,1 | 30,8
Z-012CI 2,75 19,3 0,041 EN 10270-1 2,611 77,92 58,62 55,7 | 87,3 | 52,4 | 27,3
Z-012BI 2,75 17,3 0,048 EN 10270-1 2,611 68,29 50,99 54,3 | 90,4 | 48,7 | 23,7
Z-012AI 2,75 15,6 0,055 EN 10270-1 2,611 59,92 44,32 51,1 | 87,1 | 45,5 | 20,6
Z-012I 2,75 13,8 0,064 EN 10270-1 2,611 51,45 37,65 47,8 | 83,7 | 42,3 | 17,5
Z-021AI 3,52 20 0,07 EN 10270-1 4,191 76,54 56,54 45,6 | 78,2 | 42,3 | 16,4
Z-021I 3,52 17,7 0,083 EN 10270-1 4,191 65,73 48,03 44,7 | 82,0 | 38,2 | 13,9
Z-015CI 2,2 18,4 0,087 EN 10270-1 3,221 52,48 34,08 43,8 | 82,6 | 36,0 | 12,9
Z-015BI 2,2 16,4 0,1 EN 10270-1 3,221 46,04 29,64 42,5 | 82,5 | 33,9 | 11,2
Z-024BI 2,82 21,1 0,128 EN 10270-1 5,171 59,1 38 39,7 | 79,7 | 30,5 | 8,9
Z-024AI 2,82 18,9 0,147 EN 10270-1 5,171 51,93 33,03 39,6 | 82,9 | 28,1 | 7,8
Z-024I 2,82 16,6 0,173 EN 10270-1 5,171 44,66 28,06 38,8 | 84,0 | 25,7 | 6,6
Número de molas metálicas semelhantes: 16

Número de tarifa alfandegária: 73202085; Mola de extensão Z-2053I

País de origem: DE, German; Mola de extensão Z-2053I
