Mola de extensão Z-209GI Aço mola Ø 4,5 x 60 x 295 mm / 180°

Name: Z-209GI - Molas de tracção
SKU: Z-209GI
Availability: InStock

Descontos por quantidade - Mola de extensão Z-209GI

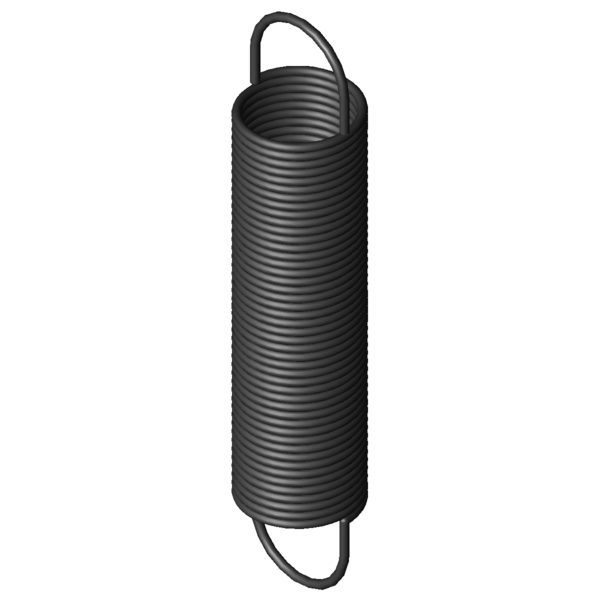

Imagem do Produto Mola de extensão Z-209GI

Quantidade:Quantidade: Adicionar ao Carrinho

Símbolos	Valor	Unidade	Descrição
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	180	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	4,5	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	60	mm	Diâmetro externo de enrolamento
Dh	68	mm	Diâmetro mais pequeno de manga
L0	295	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	213,75	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	1088,5	mm	Maior comprimento com carga estática
sn	793,5	mm	Maior deslocamento da mola com carga estática
Fn	438	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	40,6	mm	Distância entre bordo interno do olhal e corpo de mola
R	0,53	N/mm	Flecha da mola
F0	21	N	Força de pré-tensionamento interna
Fntol	22,1	N	(+/-) tolerância para força máxima estática
L0tol	4	mm	(+/-) tolerância para comprimento não tensionado
Detol	1	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	50	Graus	Tolerância da posição dos olhais
Gew	1057,9707	g	Peso do artigo
PG	###AN	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
Z-209GI	EN 10270-1	4,5	60	295	438	1088,5	793,5	0,53	100,0 \| 100,0 \| 100,0 \| 100,0

Número de molas metálicas semelhantes: 1

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
Z-209HI	60	329	0,46	EN 10270-1	438	1242	913	92,3 \| 96,6 \| 93,5 \| 86,9
Z-209GI	60	295	0,53	EN 10270-1	438	1088,5	793,5	100,0 \| 100,0 \| 100,0 \| 100,0
Z-209EI	60	270	0,6	EN 10270-1	438	961,1	691,1	92,6 \| 97,2 \| 93,5 \| 87,1
Z-238HI	60	353	0,72	EN 10270-1	585	1133,1	780,1	83,8 \| 91,2 \| 86,6 \| 73,6
Z-209DI	60	239	0,73	EN 10270-1	438	810,7	571,7	83,9 \| 93,7 \| 86,0 \| 72,0
Z-238GI	60	318	0,82	EN 10270-1	585	996	678	79,5 \| 94,3 \| 80,2 \| 64,0
Z-214I	50	310	0,829	EN 10270-1	532,3	918,41	608,41	78,5 \| 92,8 \| 79,5 \| 63,1
Z-238EI	60	289	0,94	EN 10270-1	585	879,5	590,5	75,5 \| 96,0 \| 74,6 \| 55,7
Z-213I	50	280	0,954	EN 10270-1	532,3	808,81	528,81	74,0 \| 92,7 \| 74,5 \| 54,8
Z-238DI	60	253	1,14	EN 10270-1	585	741,5	488,5	68,7 \| 91,9 \| 68,2 \| 46,1
Z-273I	60	340	1,238	EN 10270-1	774,5	934,72	594,72	65,9 \| 89,5 \| 65,8 \| 42,4
Z-272I	60	306	1,422	EN 10270-1	774,5	823,98	517,98	63,5 \| 92,7 \| 60,9 \| 36,9
Z-243I	50	303	1,503	EN 10270-1	707,9	742,83	439,83	61,1 \| 90,2 \| 58,7 \| 34,3
Z-271I	60	268	1,719	EN 10270-1	774,5	696,46	428,46	58,9 \| 90,9 \| 55,3 \| 30,5
Z-301I	70	310	1,853	EN 10270-1	968,5	808,32	498,32	55,5 \| 84,1 \| 54,0 \| 28,4
Z-270I	60	236	2,094	EN 10270-1	774,5	587,72	351,72	54,3 \| 87,3 \| 50,4 \| 25,1
Z-309I	60	338	2,559	EN 10270-1	1122	745,23	407,23	50,5 \| 86,2 \| 45,2 \| 20,0

Número de molas metálicas semelhantes: 16
