Mola de extensão Z-223HI Aço mola Ø 4,5 x 30 x 94 mm / 180°

Descontos por quantidade - Mola de extensão Z-223HI

Quantidade Preço individual [EUR]
1 13,3600 EUR
2 10,6400 EUR
3 6,1500 EUR
7 4,0000 EUR
17 4,0000 EUR
37 4,0000 EUR
75 4,0000 EUR
125 4,0000 EUR
175 4,0000 EUR
250 4,0000 EUR
350 4,0000 EUR

Mola de extensão Comprar

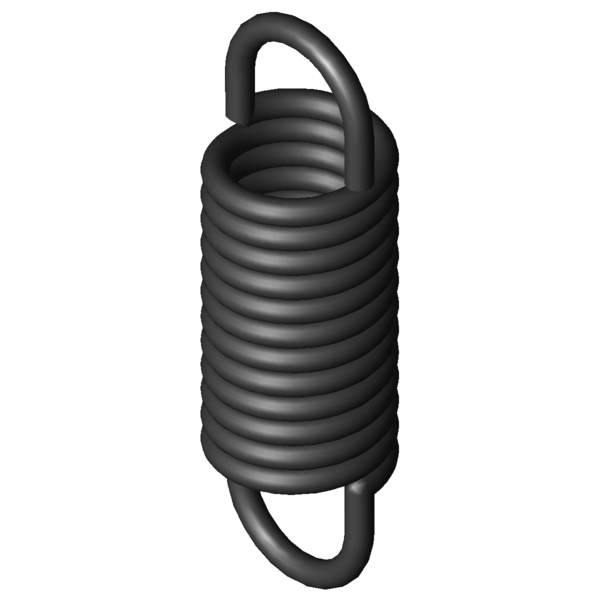

Imagem do Produto Mola de extensão Z-223HI
Imagem do Produto Mola de extensão Z-223HI
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão Z-223HI

Símbolos Valor Unidade Descrição
Material EN 10270-1 - Tipo de material
Oefo 1/1 deutsche - Forma do olhal
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola sob carga
L2 mm Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2 mm Deslocamento da mola sob carga
Posição do olhal 180 ° Posição do olhal (ângulo de torção entre os dois olhais)
d 4,5 mm Diâmetro do arame
D mm Diâmetro médio de enrolamento
De 30 mm Diâmetro externo de enrolamento
Dh 37,2 mm Diâmetro mais pequeno de manga
L0 94 mm Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk 60,75 mm Comprimento do corpo de mola sem carga com pré-tensionamento
Ln 133 mm Maior comprimento com carga estática
sn 39 mm Maior deslocamento da mola com carga estática
Fn 858,7 N Força máxima com carga estática
n Stück Anzahl der federnden Windungen
nt Unidade N.º de enrolamentos
Lh 16,6 mm Distância entre bordo interno do olhal e corpo de mola
R 20,15 N/mm Flecha da mola
F0 72 N Força de pré-tensionamento interna
Fntol 58,6 N (+/-) tolerância para força máxima estática
L0tol 1,5 mm (+/-) tolerância para comprimento não tensionado
Detol 0,4 mm (+/-) tolerância para diâmetro de enrolamento externo
Oesttol 17 Graus Tolerância da posição dos olhais
Gew 143,5616 g Peso do artigo
PG ###AF - Grupo de preços para este artigo
Desenho técnico Mola de extensão
Desenho técnico Mola de extensão

Ficha de dados Mola de extensão Z-223HI Aço mola Ø 4,5 x 30 x 94 mm / 180°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão Z-223HI Aço mola Ø 4,5 x 30 x 94 mm / 180°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão Z-223HI Aço mola Ø 4,5 x 30 x 94 mm / 180°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão Z-223HI Aço mola Ø 4,5 x 30 x 94 mm / 180°

cálculo do caminho de força Mola de extensão Z-223HI

Formulário de consulta Mola de extensão Z-223HI Aço mola Ø 4,5 x 30 x 94 mm / 180°

Formulário de consulta Mola de extensão Z-223HI

Molas de extensão semelhantes para Mola de extensão Z-223HI Aço mola Ø 4,5 x 30 x 94 mm / 180°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
Z-223HI EN 10270-1 4,5 30 94 858,7 133 39 20,15 100,0 | 100,0 | 100,0 | 100,0
Número de molas metálicas semelhantes: 1

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
Z-162K-21I 25 104 2,34 EN 10270-1 277,6 213,6 109,6 41,4 | 78,6 | 34,0 | 11,5
Z-166AI 35,2 90,8 2,608 EN 10270-1 290,5 195,02 104,22 44,2 | 84,3 | 35,6 | 12,7
Z-162U-18I 32 83,5 2,7 EN 10270-1 265,6 174 90,5 44,5 | 83,1 | 37,0 | 13,3
Z-170I 28,2 118 2,79 EN 10270-1 358,7 238,15 120,15 44,1 | 81,6 | 37,1 | 13,6
Z-166I 35,2 87,6 2,835 EN 10270-1 290,5 183,49 95,89 44,7 | 83,2 | 37,3 | 13,8
Z-162FI 30 69,8 3,275 EN 10270-1 233,4 135,65 65,85 46,0 | 78,8 | 43,2 | 16,1
Z-177K-11I 32 118 3,64 EN 10270-1 441,6 229,5 111,5 48,6 | 84,5 | 43,2 | 18,0
Z-162U-29I 24 94 4,35 EN 10270-1 348,5 167,9 73,9 50,1 | 82,2 | 46,7 | 21,4
Z-186I 36 104 5,896 EN 10270-1 528,1 187,76 83,76 56,7 | 87,5 | 54,0 | 28,6
Z-169I 28,2 76,4 5,945 EN 10270-1 358,7 132,8 56,4 55,5 | 82,1 | 55,5 | 28,9
Z-177K-10I 32 89 5,98 EN 10270-1 441,6 157 68 57,8 | 89,5 | 54,4 | 29,5
Z-194AI 29 121 8,14 EN 10270-1 645,8 194,9 73,9 63,8 | 87,7 | 64,0 | 39,7
Z-177MI 25 89,7 11,264 EN 10270-1 555,1 135,72 46,02 71,9 | 86,3 | 74,7 | 54,8
Z-194I 29 93,6 12,364 EN 10270-1 645,8 142,28 48,68 77,7 | 95,0 | 77,7 | 60,3
Z-223HI 30 94 20,15 EN 10270-1 858,7 133 39 100,0 | 100,0 | 100,0 | 100,0
Z-202I 24 85,6 24,148 EN 10270-1 765,7 114,47 28,87 83,8 | 86,7 | 81,6 | 83,0
Z-253HI 30 100 32,6 EN 10270-1 1134 131,4 31,4 77,9 | 94,7 | 78,1 | 61,0
Z-230HI 25 87 38,79 EN 10270-1 1008 110,2 23,2 71,7 | 92,0 | 72,3 | 50,7
Número de molas metálicas semelhantes: 17

Número de tarifa alfandegária: 73202085; Mola de extensão Z-223HI

País de origem: DE, German; Mola de extensão Z-223HI
