Mola de extensão Z-309X Aço mola Ø 6,3 x 60 x 340 mm / 270°

Descontos por quantidade - Mola de extensão Z-309X

Quantidade	Preço individual [EUR]
1	20,4700 EUR
2	16,3100 EUR
3	13,5600 EUR
7	11,6800 EUR
17	11,6800 EUR
37	11,6800 EUR
75	11,6800 EUR
125	11,6800 EUR
175	11,6800 EUR
250	11,6800 EUR
350	11,6800 EUR

Mola de extensão Comprar

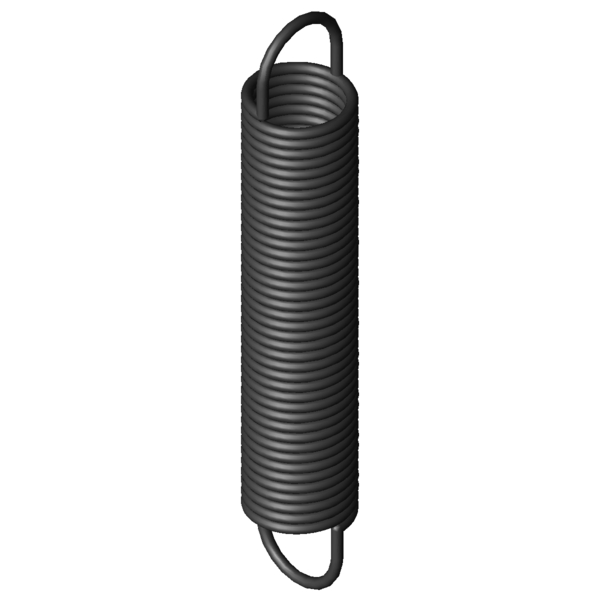

Imagem do Produto Mola de extensão Z-309X

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão Z-309X

Símbolos	Valor	Unidade	Descrição
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	270	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	6,3	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	60	mm	Diâmetro externo de enrolamento
Dh	70	mm	Diâmetro mais pequeno de manga
L0	340	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	263,03	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	749,74	mm	Maior comprimento com carga estática
sn	409,74	mm	Maior deslocamento da mola com carga estática
Fn	1122	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	38,48	mm	Distância entre bordo interno do olhal e corpo de mola
R	2,543	N/mm	Flecha da mola
F0	80	N	Força de pré-tensionamento interna
Fntol	53,34	N	(+/-) tolerância para força máxima estática
L0tol	4	mm	(+/-) tolerância para comprimento não tensionado
Detol	1	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	38	Graus	Tolerância da posição dos olhais
Gew	1767,3019	g	Peso do artigo
PG	###BA	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Ficha de dados Mola de extensão Z-309X Aço mola Ø 6,3 x 60 x 340 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão Z-309X Aço mola Ø 6,3 x 60 x 340 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão Z-309X Aço mola Ø 6,3 x 60 x 340 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão Z-309X Aço mola Ø 6,3 x 60 x 340 mm / 270°

cálculo do caminho de força Mola de extensão Z-309X

Formulário de consulta Mola de extensão Z-309X Aço mola Ø 6,3 x 60 x 340 mm / 270°

Formulário de consulta Mola de extensão Z-309X

Molas de extensão semelhantes para Mola de extensão Z-309X Aço mola Ø 6,3 x 60 x 340 mm / 270°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
Z-309X	EN 10270-1	6,3	60	340	1122	749,74	409,74	2,543	100,0 \| 100,0 \| 100,0 \| 100,0

Número de molas metálicas semelhantes: 1

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
Z-209EX	60	270	0,6	EN 10270-1	438	965,4	695,4	51,9 \| 83,6 \| 49,0 \| 23,0
Z-238JX	60	393	0,62	EN 10270-1	585	1293,4	900,4	53,7 \| 88,6 \| 48,8 \| 23,7
Z-238HX	60	353	0,71	EN 10270-1	585	1136,7	783,7	57,1 \| 91,9 \| 52,2 \| 27,3
Z-215X	50	348	0,718	EN 10270-1	532,3	1050,23	702,23	54,9 \| 84,2 \| 52,9 \| 27,7
Z-238GX	60	318	0,82	EN 10270-1	585	999,6	681,6	59,5 \| 91,0 \| 56,1 \| 31,3
Z-238EX	60	289	0,94	EN 10270-1	585	883,2	594,2	61,5 \| 88,1 \| 60,5 \| 36,0
Z-274X	60	380	1,071	EN 10270-1	774,5	1067,45	687,45	65,9 \| 92,3 \| 64,3 \| 41,1
Z-273X	60	342	1,232	EN 10270-1	774,5	939,92	597,92	70,6 \| 95,6 \| 68,8 \| 47,3
Z-244X	50	338	1,3	EN 10270-1	707,9	846,41	508,41	56,8 \| 91,7 \| 51,8 \| 26,9
Z-272X	60	308	1,413	EN 10270-1	774,5	829,18	521,18	73,6 \| 92,6 \| 73,8 \| 54,3
Z-302X	70	356	1,524	EN 10270-1	968,5	962,16	606,16	76,3 \| 93,7 \| 77,0 \| 58,3
Z-271X	60	270	1,706	EN 10270-1	774,5	701,65	431,65	78,8 \| 88,9 \| 82,0 \| 65,5
Z-310X	60	377	2,217	EN 10270-1	1122	847,07	470,07	92,5 \| 96,7 \| 93,6 \| 87,2
Z-280X	50	326	2,263	EN 10270-1	921,2	697,78	371,78	70,8 \| 95,6 \| 69,1 \| 47,8
Z-309X	60	340	2,543	EN 10270-1	1122	749,74	409,74	100,0 \| 100,0 \| 100,0 \| 100,0
Z-338X	70	334	2,898	EN 10270-1	1287	745,33	411,33	90,7 \| 91,3 \| 93,4 \| 87,5
Z-308X	60	296	3,071	EN 10270-1	1122	635,36	339,36	90,0 \| 95,7 \| 91,4 \| 82,8
Z-347X	60	408	3,514	EN 10270-1	1489	794,75	386,75	82,4 \| 91,1 \| 84,9 \| 71,1
Z-346X	60	366	4,032	EN 10270-1	1489	703,11	337,11	78,4 \| 94,3 \| 78,8 \| 62,0
Z-316X	50	324	4,719	EN 10270-1	1331	580,76	256,76	100,0 \| 100,0 \| 100,0 \| 100,0
Z-345X	60	318	4,868	EN 10270-1	1489	597,21	279,21	92,8 \| 90,5 \| 90,7 \| 97,2
Z-344X	60	276	5,921	EN 10270-1	1489	505,57	229,57	66,1 \| 90,4 \| 65,7 \| 42,2
Z-376X	60	404	7,283	EN 10270-1	2132	663,86	259,86	59,7 \| 87,6 \| 58,0 \| 33,4
Z-353X	50	351	7,55	EN 10270-1	1763	558,09	207,09	77,7 \| 94,1 \| 78,1 \| 60,9
Z-375X	60	348	8,793	EN 10270-1	2132	563,22	215,22	57,5 \| 92,2 \| 52,6 \| 27,6
Z-374X	60	300	10,694	EN 10270-1	2132	476,96	176,96	53,2 \| 89,0 \| 47,9 \| 22,7
Z-382X	50	333	16,688	EN 10270-1	2515	465,78	132,78	57,2 \| 92,0 \| 52,3 \| 27,4

Número de molas metálicas semelhantes: 26

Número de tarifa alfandegária: 73202085; Mola de extensão Z-309X

País de origem: DE, German; Mola de extensão Z-309X
