Mola de extensão Z-380HI Aço mola Ø 8 x 50 x 227 mm / 180°

Name: Z-380HI - Molas de tracção
SKU: Z-380HI
Availability: InStock

Descontos por quantidade - Mola de extensão Z-380HI

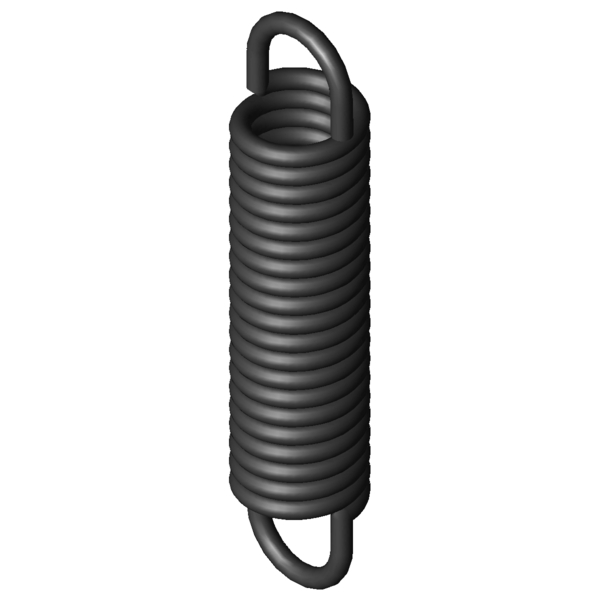

Imagem do Produto Mola de extensão Z-380HI

Quantidade:Quantidade: Adicionar ao Carrinho

Símbolos	Valor	Unidade	Descrição
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	180	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	8	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	50	mm	Diâmetro externo de enrolamento
Dh	63	mm	Diâmetro mais pequeno de manga
L0	227	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	172	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	307,6	mm	Maior comprimento com carga estática
sn	80,6	mm	Maior deslocamento da mola com carga estática
Fn	2515	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	27,5	mm	Distância entre bordo interno do olhal e corpo de mola
R	27,47	N/mm	Flecha da mola
F0	300	N	Força de pré-tensionamento interna
Fntol	173	N	(+/-) tolerância para força máxima estática
L0tol	2,5	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,6	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	24	Graus	Tolerância da posição dos olhais
Gew	1166,8569	g	Peso do artigo
PG	###BF	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
Z-380HI	EN 10270-1	8	50	227	2515	307,6	80,6	27,47	100,0 \| 100,0 \| 100,0 \| 100,0

Número de molas metálicas semelhantes: 1

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
Z-239AI	50	172	3,41	EN 10270-1	707,9	365,9	193,9	42,0 \| 79,4 \| 34,9 \| 11,7
Z-277I	50	220	3,847	EN 10270-1	921,2	438,69	218,69	46,3 \| 88,6 \| 36,7 \| 13,5
Z-248I	40	221	4,433	EN 10270-1	873,5	401,13	180,13	45,1 \| 80,0 \| 39,7 \| 15,5
Z-276JI	50	182	5,16	EN 10270-1	921,2	345	163	48,0 \| 83,0 \| 43,0 \| 18,1
Z-315I	50	278	5,74	EN 10270-1	1331	489,08	211,08	50,9 \| 86,8 \| 45,6 \| 20,2
Z-285I	40	236	6,777	EN 10270-1	1134	385,66	149,66	51,8 \| 81,6 \| 49,5 \| 24,3
Z-314I	50	240	6,993	EN 10270-1	1331	413,27	173,27	55,1 \| 91,1 \| 49,7 \| 24,6
Z-343HI	60	226	8,01	EN 10270-1	1489	395,6	169,6	57,2 \| 90,1 \| 53,4 \| 28,1
Z-313JI	50	196	9,38	EN 10270-1	1331	325,1	129,1	59,7 \| 88,4 \| 57,7 \| 33,0
Z-351I	50	258	11,187	EN 10270-1	1763	397,75	139,75	65,4 \| 91,8 \| 63,9 \| 40,4
Z-373HI	60	240	14,47	EN 10270-1	2132	370,7	130,7	72,7 \| 92,6 \| 73,2 \| 52,3
Z-350HI	50	210	15	EN 10270-1	1763	314,2	104,2	73,8 \| 93,3 \| 73,7 \| 54,2
Z-321I	40	224	15,248	EN 10270-1	1632	317,95	93,95	72,3 \| 85,8 \| 75,3 \| 55,7
Z-381I	50	283	20,48	EN 10270-1	2515	391,2	108,2	85,0 \| 93,4 \| 87,2 \| 74,5
Z-380HI	50	227	27,47	EN 10270-1	2515	307,6	80,6	100,0 \| 100,0 \| 100,0 \| 100,0

Número de molas metálicas semelhantes: 14
