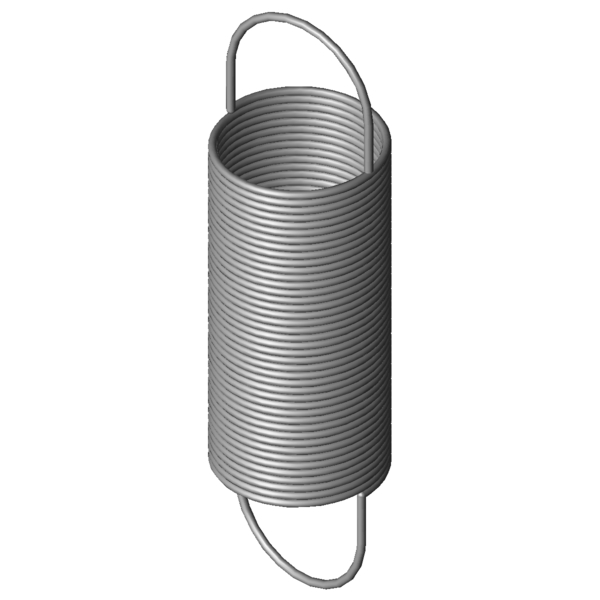

Domov » Výrobek » Tažné pružiny » rz-006hi Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Prodlužovací pružina RZ-006HI Nerezová ocel Ø 0,25 x 5 x 18,2 mm / 180° Cenová stupnice - Prodlužovací pružina RZ-006HI Množství Jedn. cena [EUR] 1 6,3400 EUR 2 3,9900 EUR 3 2,6300 EUR 7 2,1900 EUR 17 1,1200 EUR 37 0,7600 EUR 75 0,5700 EUR 125 0,5339 EUR 175 0,5280 EUR 250 0,5147 EUR 350 0,4963 EUR 450 0,4768 EUR Prodlužovací pružina Nakoupit Obrázek produktu Prodlužovací pružina RZ-006HI Množství:Množství: Přidat do nákupního košíku Technické údaje - Prodlužovací pružina RZ-006HI Značka Hodnota Jednotka Popis Materiálu 1.4310 - Druh materiálu Oefo 1/1 deutsche - Tvar oka F1 N Síla předepjaté pružiny L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok) s1 mm Dráha předepjaté pružiny F2 N Síla zatížené pružiny L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok) s2 mm Dráha zatížené pružiny Poloha oka 180 ° Poloha oka (úhel zkroucení mezi oběma oky) d 0,25 mm Prumer drátu D mm Střední průměr vinutí De 5 mm Vnější průměr vinutí Dh 5,7 mm Nejmenší průměr dutinky L0 18,2 mm Délka nezatížené pružiny (mezi vnitřními hranami ok) Lk 10,88 mm Délka nezatíženého tělesa pružiny s předepnutím Ln 159,4 mm Největší délka při statickém zatížení sn 141,2 mm Největší dráha pružiny při statickém zatížení Fn 1,08 N Maximální síla při statickém zatížení n Stück Anzahl der federnden Windungen nt Kus Počet vinutí Lh 3,66 mm Vzdálenost vnitřní hrany oka od tělesa pružiny R 0,008 N/mm Tuhost pružiny F0 0,021 N Vnitřní předpínací síla Fntol 0,12 N (+/-) Tolerance při statické maximální síle L0tol 0,7 mm (+/-) Tolerance nenapnuté délky Detol 0,3 mm (+/-) Tolerance vnějšího průměru vinutí Oesttol 71 Stupně Tolerance polohy oka Gew 0,2564 g Hmotnost výrobku PG ZH - Cenová skupina pro tento výrobek Technický výkres Prodlužovací pružina Datový list Prodlužovací pružina RZ-006HI Nerezová ocel Ø 0,25 x 5 x 18,2 mm / 180° Datový list stáhnout soubor pdf Charakteristika kovové pružiny Prodlužovací pružina RZ-006HI Nerezová ocel Ø 0,25 x 5 x 18,2 mm / 180° Charakteristika kovové pružiny stáhnout soubor pdf CAD data Prodlužovací pružina RZ-006HI Nerezová ocel Ø 0,25 x 5 x 18,2 mm / 180° CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Prodlužovací pružina RZ-006HI Nerezová ocel Ø 0,25 x 5 x 18,2 mm / 180° síla-dráha-výpočet Prodlužovací pružina RZ-006HI Formulář dotazu Prodlužovací pružina RZ-006HI Nerezová ocel Ø 0,25 x 5 x 18,2 mm / 180° Formulář dotazu Prodlužovací pružina RZ-006HI Podobné tažné pružiny pro Prodlužovací pružina RZ-006HI Nerezová ocel Ø 0,25 x 5 x 18,2 mm / 180° Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením. Podobné tažné pružiny z jiného materiálu Následující tažné pružiny se od současné pružiny liší pouze svým materiálem. číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost RZ-006HI 1.4310 0,25 5 18,2 1,08 159,4 141,2 0,008 100,0 | 100,0 | 100,0 | 100,0 Z-006HI EN 10270-1 0,25 5 18,2 1,461 181,95 163,75 0,009 88,6 | 100,0 | 80,1 | 85,7 Počet podobných kovových pružin: 2 Podobné tažné pružiny s jinou konfigurací nosnosti Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti. L2 (mm) Délka zatížené pružiny (mezi vnitřními hranami ok) s2 (mm) Dráha zatížené pružiny Přednost De (mm) Vnější průměr vinutí L0 (mm) Délka nezatížené pružiny (mezi vnitřními hranami ok) R (N/mm) Tuhost pružiny číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %Celkově | Geometrie | Zatížení | Ztuhlost RZ-006HI 5 18,2 0,008 1.4310 1,08 159,4 141,2 100,0 | 100,0 | 100,0 | 100,0 RZ-006EI 4,2 16,2 0,014 1.4310 1,371 111,46 95,26 72,4 | 91,0 | 73,1 | 53,1 RZ-015KI 5,5 20,9 0,017 1.4310 2,161 146,4 125,5 66,4 | 85,4 | 69,4 | 44,4 RZ-015JI 5,5 16,1 0,027 1.4310 2,161 93,94 77,84 55,3 | 85,8 | 52,6 | 27,6 RZ-024PI 6 17,8 0,033 1.4310 2,791 97,27 79,47 50,9 | 83,5 | 47,5 | 21,8 RZ-018I 4,32 19 0,036 1.4310 2,731 90,36 71,36 50,6 | 86,8 | 45,0 | 20,0 RZ-026I 5,4 17,7 0,073 1.4310 4,191 71,83 54,13 42,0 | 84,1 | 32,1 | 9,9 RZ-024WI 4 20 0,077 1.4310 4,131 71,07 51,07 40,3 | 80,1 | 31,2 | 9,5 RZ-029I 4,4 16,1 0,143 1.4310 5,101 49,94 33,84 35,8 | 79,7 | 22,6 | 5,1 RZ-036PI 5 18,3 0,155 1.4310 6,321 56,71 38,41 37,3 | 85,0 | 22,1 | 4,6 RZ-041I 5,5 20,2 0,179 1.4310 7,781 60,94 40,74 34,1 | 77,0 | 21,4 | 4,0 RZ-036OI 5 14,2 0,246 1.4310 6,321 38,5 24,3 32,6 | 77,9 | 17,1 | 2,9 RZ-042GI 5 17,4 0,293 1.4310 8,531 44,45 27,05 33,4 | 81,9 | 15,9 | 2,4 RZ-051GI 6 17,2 0,319 1.4310 9,431 44,53 27,33 30,7 | 74,4 | 15,4 | 2,2 RZ-044I 4,5 18,6 0,349 1.4310 9,421 43,58 24,98 32,0 | 79,3 | 14,6 | 2,0 RZ-057LI 6 19,8 0,508 1.4310 13,93 45 25,2 28,6 | 71,6 | 12,8 | 1,4 Počet podobných kovových pružin: 15 Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-006HI Země původu: DE, German; Prodlužovací pružina RZ-006HI Obrázek produktu - Tažné pružiny RZ-006HI QR-Code: Prodlužovací pružina RZ-006HI
