Prodlužovací pružina RZ-041I Nerezová ocel Ø 0,5 x 5,5 x 20,2 mm / 180°

Cenová stupnice - Prodlužovací pružina RZ-041I

Množství	Jedn. cena [EUR]
1	6,2300 EUR
2	3,9200 EUR
3	2,5300 EUR
7	2,1100 EUR
17	1,0500 EUR
37	0,6800 EUR
75	0,5300 EUR
125	0,4970 EUR
175	0,4834 EUR
250	0,4713 EUR
350	0,4452 EUR
450	0,4355 EUR

Prodlužovací pružina Nakoupit

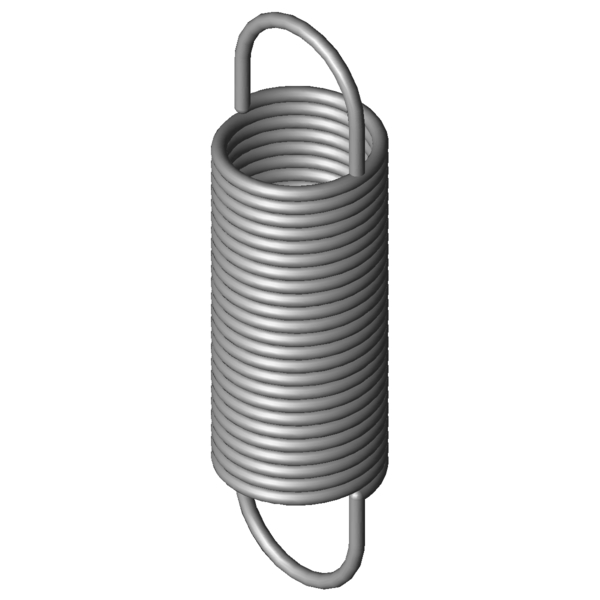

Obrázek produktu Prodlužovací pružina RZ-041I

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-041I

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	0,5	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	5,5	mm	Vnější průměr vinutí
Dh	6,5	mm	Nejmenší průměr dutinky
L0	20,2	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	12,75	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	60,94	mm	Největší délka při statickém zatížení
sn	40,74	mm	Největší dráha pružiny při statickém zatížení
Fn	7,781	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	3,72	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,179	N/mm	Tuhost pružiny
F0	0,511	N	Vnitřní předpínací síla
Fntol	0,59	N	(+/-) Tolerance při statické maximální síle
L0tol	0,7	mm	(+/-) Tolerance nenapnuté délky
Detol	0,25	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	32	Stupně	Tolerance polohy oka
Gew	0,6402	g	Hmotnost výrobku
PG	ZG	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-041I Nerezová ocel Ø 0,5 x 5,5 x 20,2 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-041I Nerezová ocel Ø 0,5 x 5,5 x 20,2 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-041I Nerezová ocel Ø 0,5 x 5,5 x 20,2 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-041I Nerezová ocel Ø 0,5 x 5,5 x 20,2 mm / 180°

síla-dráha-výpočet Prodlužovací pružina RZ-041I

Formulář dotazu Prodlužovací pružina RZ-041I Nerezová ocel Ø 0,5 x 5,5 x 20,2 mm / 180°

Formulář dotazu Prodlužovací pružina RZ-041I

Podobné tažné pružiny pro Prodlužovací pružina RZ-041I Nerezová ocel Ø 0,5 x 5,5 x 20,2 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-041I	1.4310	0,5	5,5	20,2	7,781	60,94	40,74	0,179	100,0 \| 100,0 \| 100,0 \| 100,0
Z-041I	EN 10270-1	0,5	5,5	20,2	9,651	63,46	43,26	0,208	91,0 \| 100,0 \| 87,4 \| 85,6

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-006HI	5	18,2	0,008	1.4310	1,08	159,4	141,2	34,1 \| 77,0 \| 21,4 \| 4,0
RZ-015KI	5,5	20,9	0,017	1.4310	2,161	146,4	125,5	42,0 \| 86,9 \| 30,1 \| 9,0
RZ-024QI	6	23,2	0,021	1.4310	2,791	151,32	128,12	42,9 \| 83,6 \| 33,8 \| 11,4
RZ-015JI	5,5	16,1	0,027	1.4310	2,161	93,94	77,84	45,3 \| 81,2 \| 40,1 \| 14,5
RZ-024PI	6	17,8	0,033	1.4310	2,791	97,27	79,47	48,6 \| 83,9 \| 43,6 \| 18,4
RZ-027I	5,4	23,7	0,045	1.4310	4,191	110,96	87,26	54,4 \| 87,8 \| 50,3 \| 25,1
RZ-026I	5,4	17,7	0,073	1.4310	4,191	71,83	54,13	64,6 \| 88,6 \| 64,6 \| 40,5
RZ-036PI	5	18,3	0,155	1.4310	6,321	56,71	38,41	88,1 \| 90,5 \| 87,8 \| 86,2
RZ-041I	5,5	20,2	0,179	1.4310	7,781	60,94	40,74	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-051HI	6	22,1	0,202	1.4310	9,431	65,31	43,21	89,1 \| 91,3 \| 88,4 \| 87,5
RZ-042GI	5	17,4	0,293	1.4310	8,531	44,45	27,05	77,2 \| 92,3 \| 78,8 \| 60,6
RZ-051GI	6	17,2	0,319	1.4310	9,431	44,53	27,33	73,1 \| 89,2 \| 74,8 \| 55,3
RZ-044I	4,5	18,6	0,349	1.4310	9,421	43,58	24,98	71,3 \| 91,3 \| 72,0 \| 50,6
RZ-057E-01I	6,3	21	0,388	1.4310	13,3	52,87	31,87	67,3 \| 87,6 \| 68,4 \| 45,8
RZ-059I	5,6	23,3	0,458	1.4310	14,87	53,32	30,02	63,2 \| 88,1 \| 63,0 \| 38,6
RZ-057LI	6	19,8	0,508	1.4310	13,93	45	25,2	61,0 \| 89,7 \| 58,9 \| 34,6
RZ-060E-01I	5	20	0,805	1.4310	16,53	38,97	18,97	52,8 \| 89,8 \| 46,8 \| 21,9
RZ-062I	4,6	21,7	0,899	1.4310	17,86	39,99	18,29	49,7 \| 85,4 \| 44,2 \| 19,6
RZ-058I	5,6	15,1	0,976	1.4310	14,87	29,19	14,09	48,6 \| 84,1 \| 43,5 \| 18,1
RZ-075E-01I	6,4	18,7	1,633	1.4310	25,8	33,07	14,37	41,2 \| 80,3 \| 32,7 \| 10,6
RZ-066RI	5	17,7	1,705	1.4310	22,26	29,46	11,76	41,8 \| 83,3 \| 31,9 \| 10,1
RZ-075K-01I	6	18,8	1,888	1.4310	27,39	32	13,2	40,7 \| 82,4 \| 30,4 \| 9,2
RZ-076I	5,8	17,9	2,294	1.4310	28,25	28,67	10,77	38,8 \| 82,0 \| 27,0 \| 7,3
RZ-081MI	6,3	22,5	2,352	1.4310	36,42	36,57	14,07	37,6 \| 77,5 \| 28,0 \| 7,4

Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-041I

Země původu: DE, German; Prodlužovací pružina RZ-041I
