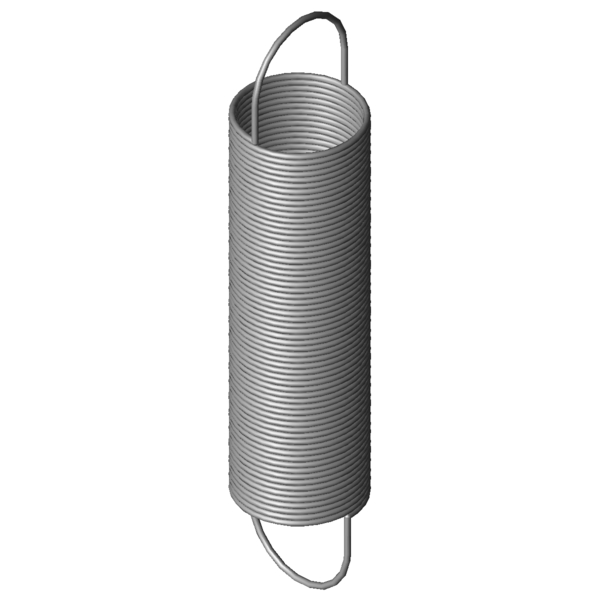

Domov » Výrobek » Tažné pružiny » rz-036adx Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Prodlužovací pružina RZ-036ADX Nerezová ocel Ø 0,5 x 10 x 47,5 mm / 270° Cenová stupnice - Prodlužovací pružina RZ-036ADX Množství Jedn. cena [EUR] 1 6,3400 EUR 2 3,9900 EUR 3 2,6300 EUR 7 2,1900 EUR 17 1,1200 EUR 37 0,7600 EUR 75 0,5700 EUR 125 0,5339 EUR 175 0,5280 EUR 250 0,5147 EUR 350 0,4963 EUR 450 0,4768 EUR Prodlužovací pružina Nakoupit Obrázek produktu Prodlužovací pružina RZ-036ADX Množství:Množství: Přidat do nákupního košíku Technické údaje - Prodlužovací pružina RZ-036ADX Značka Hodnota Jednotka Popis Materiálu 1.4310 - Druh materiálu Oefo 1/1 deutsche - Tvar oka F1 N Síla předepjaté pružiny L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok) s1 mm Dráha předepjaté pružiny F2 N Síla zatížené pružiny L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok) s2 mm Dráha zatížené pružiny Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky) d 0,5 mm Prumer drátu D mm Střední průměr vinutí De 10 mm Vnější průměr vinutí Dh 11,1 mm Nejmenší průměr dutinky L0 47,5 mm Délka nezatížené pružiny (mezi vnitřními hranami ok) Lk 32,88 mm Délka nezatíženého tělesa pružiny s předepnutím Ln 488,25 mm Největší délka při statickém zatížení sn 440,75 mm Největší dráha pružiny při statickém zatížení Fn 4,351 N Maximální síla při statickém zatížení n Stück Anzahl der federnden Windungen nt Kus Počet vinutí Lh 7,31 mm Vzdálenost vnitřní hrany oka od tělesa pružiny R 0,01 N/mm Tuhost pružiny F0 0,011 N Vnitřní předpínací síla Fntol 0,37 N (+/-) Tolerance při statické maximální síle L0tol 1,3 mm (+/-) Tolerance nenapnuté délky Detol 0,35 mm (+/-) Tolerance vnějšího průměru vinutí Oesttol 88 Stupně Tolerance polohy oka Gew 3,0818 g Hmotnost výrobku PG ZH - Cenová skupina pro tento výrobek Technický výkres Prodlužovací pružina Datový list Prodlužovací pružina RZ-036ADX Nerezová ocel Ø 0,5 x 10 x 47,5 mm / 270° Datový list stáhnout soubor pdf Charakteristika kovové pružiny Prodlužovací pružina RZ-036ADX Nerezová ocel Ø 0,5 x 10 x 47,5 mm / 270° Charakteristika kovové pružiny stáhnout soubor pdf CAD data Prodlužovací pružina RZ-036ADX Nerezová ocel Ø 0,5 x 10 x 47,5 mm / 270° CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Prodlužovací pružina RZ-036ADX Nerezová ocel Ø 0,5 x 10 x 47,5 mm / 270° síla-dráha-výpočet Prodlužovací pružina RZ-036ADX Formulář dotazu Prodlužovací pružina RZ-036ADX Nerezová ocel Ø 0,5 x 10 x 47,5 mm / 270° Formulář dotazu Prodlužovací pružina RZ-036ADX Podobné tažné pružiny pro Prodlužovací pružina RZ-036ADX Nerezová ocel Ø 0,5 x 10 x 47,5 mm / 270° Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením. Podobné tažné pružiny z jiného materiálu Následující tažné pružiny se od současné pružiny liší pouze svým materiálem. číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost RZ-036ADX 1.4310 0,5 10 47,5 4,351 488,25 440,75 0,01 100,0 | 100,0 | 100,0 | 100,0 Z-036ADX EN 10270-1 0,5 10 47,5 5,401 516,27 468,77 0,011 91,0 | 100,0 | 87,3 | 85,7 Počet podobných kovových pružin: 2 Podobné tažné pružiny s jinou konfigurací nosnosti Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti. L2 (mm) Délka zatížené pružiny (mezi vnitřními hranami ok) s2 (mm) Dráha zatížené pružiny Přednost De (mm) Vnější průměr vinutí L0 (mm) Délka nezatížené pružiny (mezi vnitřními hranami ok) R (N/mm) Tuhost pružiny číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %Celkově | Geometrie | Zatížení | Ztuhlost RZ-036AEX 10 58,5 0,007 1.4310 4,351 649,01 590,51 85,2 | 93,7 | 87,3 | 74,6 RZ-036ADX 10 47,5 0,01 1.4310 4,351 488,25 440,75 100,0 | 100,0 | 100,0 | 100,0 RZ-036A-01X 10 42 0,012 1.4310 4,351 401 359 89,4 | 96,1 | 90,7 | 81,5 RZ-036ACX 10 36,5 0,015 1.4310 4,351 327,5 291 80,4 | 92,3 | 83,0 | 66,0 RZ-054AX 8,6 46,4 0,051 1.4310 9,861 228,56 182,16 49,5 | 87,7 | 42,7 | 18,2 RZ-063E-22X 10 49,1 0,054 1.4310 11,53 252 202,9 49,5 | 89,4 | 41,9 | 17,4 RZ-063E-11X 10 40,4 0,071 1.4310 11,53 193,28 152,88 44,9 | 85,5 | 36,2 | 13,1 RZ-069X 10,8 47,5 0,09 1.4310 15,67 210,51 163,01 42,6 | 85,0 | 32,4 | 10,3 RZ-081E-04X 12,5 47,5 0,116 1.4310 19,8 210,7 163,2 38,7 | 78,5 | 29,5 | 8,1 RZ-072AX 8,8 49,9 0,15 1.4310 19,09 169,32 119,42 37,7 | 81,9 | 24,9 | 6,2 RZ-072X 8,8 44,3 0,176 1.4310 19,09 145,84 101,54 36,5 | 81,3 | 22,9 | 5,3 RZ-081JX 10 50 0,192 1.4310 23,6 164,72 114,72 36,8 | 83,5 | 22,2 | 4,8 RZ-072F-02X 8 50 0,197 1.4310 20,91 149,01 99,01 35,2 | 79,2 | 21,6 | 4,7 RZ-081H-01X 10 43 0,24 1.4310 23,6 134,7 91,7 35,2 | 82,0 | 19,6 | 3,8 RZ-081HX 10 36,5 0,308 1.4310 23,6 107,93 71,43 32,6 | 77,5 | 17,3 | 3,0 RZ-081K-01X 8,5 48,5 0,321 1.4310 27,55 127,44 78,94 33,1 | 79,5 | 16,9 | 2,8 RZ-087FX 10 50 0,336 1.4310 31,73 136,9 86,9 33,7 | 81,7 | 16,7 | 2,7 Počet podobných kovových pružin: 16 Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-036ADX Země původu: DE, German; Prodlužovací pružina RZ-036ADX Obrázek produktu - Tažné pružiny RZ-036ADX QR-Code: Prodlužovací pružina RZ-036ADX
