Prodlužovací pružina RZ-054AX Nerezová ocel Ø 0,63 x 8,6 x 46,4 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-054AX

Množství Jedn. cena [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5339 EUR
175 0,5280 EUR
250 0,5147 EUR
350 0,4963 EUR
450 0,4768 EUR

Prodlužovací pružina Nakoupit

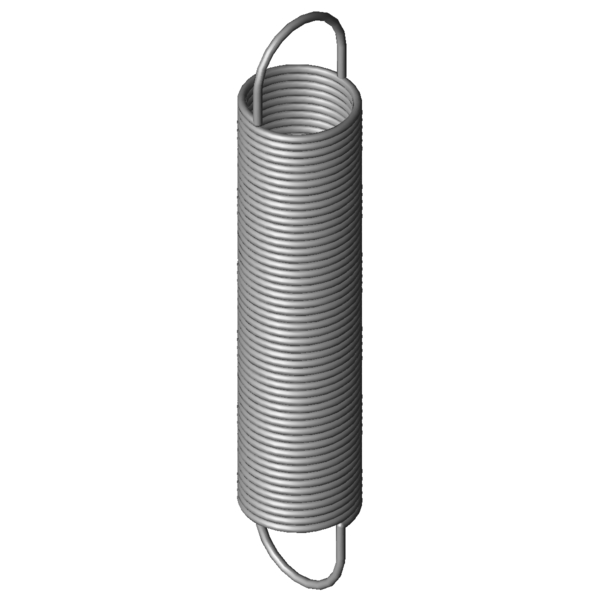

Obrázek produktu Prodlužovací pružina RZ-054AX
Obrázek produktu Prodlužovací pružina RZ-054AX
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-054AX

Značka Hodnota Jednotka Popis
Materiálu 1.4310 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 0,63 mm Prumer drátu
D mm Střední průměr vinutí
De 8,6 mm Vnější průměr vinutí
Dh 9,9 mm Nejmenší průměr dutinky
L0 46,4 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 34,49 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 228,56 mm Největší délka při statickém zatížení
sn 182,16 mm Největší dráha pružiny při statickém zatížení
Fn 9,861 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 5,95 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 0,051 N/mm Tuhost pružiny
F0 0,631 N Vnitřní předpínací síla
Fntol 0,67 N (+/-) Tolerance při statické maximální síle
L0tol 1,3 mm (+/-) Tolerance nenapnuté délky
Detol 0,3 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 55 Stupně Tolerance polohy oka
Gew 3,425 g Hmotnost výrobku
PG ZH - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-054AX Nerezová ocel Ø 0,63 x 8,6 x 46,4 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-054AX Nerezová ocel Ø 0,63 x 8,6 x 46,4 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-054AX Nerezová ocel Ø 0,63 x 8,6 x 46,4 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-054AX Nerezová ocel Ø 0,63 x 8,6 x 46,4 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-054AX

Formulář dotazu Prodlužovací pružina RZ-054AX Nerezová ocel Ø 0,63 x 8,6 x 46,4 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-054AX

Podobné tažné pružiny pro Prodlužovací pružina RZ-054AX Nerezová ocel Ø 0,63 x 8,6 x 46,4 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
RZ-054AX 1.4310 0,63 8,6 46,4 9,861 228,56 182,16 0,051 100,0 | 100,0 | 100,0 | 100,0
Z-054AX EN 10270-1 0,63 8,6 46,4 12,13 238,72 192,32 0,059 91,3 | 100,0 | 88,0 | 85,8
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
RZ-036ADX 10 47,5 0,01 1.4310 4,351 488,25 440,75 49,5 | 87,7 | 42,7 | 18,2
RZ-036BDX 8 44,2 0,02 1.4310 5,421 303,71 259,51 63,5 | 89,2 | 62,6 | 38,6
RZ-054AX 8,6 46,4 0,051 1.4310 9,861 228,56 182,16 100,0 | 100,0 | 100,0 | 100,0
RZ-063E-22X 10 49,1 0,054 1.4310 11,53 252 202,9 91,0 | 90,2 | 87,7 | 95,3
RZ-054X 8,6 37,6 0,069 1.4310 9,861 172,32 134,72 84,9 | 93,7 | 87,0 | 74,0
RZ-066KX 8 53,3 0,09 1.4310 14,3 201,02 147,72 73,7 | 90,0 | 75,0 | 55,9
RZ-072BX 8,8 55,5 0,13 1.4310 19,09 192,8 137,3 63,0 | 86,7 | 63,5 | 38,9
RZ-066JX 8 39,3 0,136 1.4310 14,3 137,58 98,28 62,6 | 89,2 | 61,5 | 37,2
RZ-072AX 8,8 49,9 0,15 1.4310 19,09 169,32 119,42 60,8 | 89,8 | 58,6 | 33,9
RZ-072X 8,8 44,3 0,176 1.4310 19,09 145,84 101,54 57,7 | 90,7 | 53,7 | 28,8
RZ-081JX 10 50 0,192 1.4310 23,6 164,72 114,72 53,9 | 82,9 | 52,4 | 26,3
RZ-072F-02X 8 50 0,197 1.4310 20,91 149,01 99,01 54,9 | 88,2 | 50,8 | 25,6
RZ-081H-01X 10 43 0,24 1.4310 23,6 134,7 91,7 50,0 | 82,9 | 46,1 | 21,0
RZ-072F-01X 8 40 0,269 1.4310 20,91 112,61 72,61 49,4 | 86,0 | 43,5 | 18,8
RZ-075AX 7,1 47,2 0,307 1.4310 23,41 117,54 70,34 47,7 | 86,5 | 40,4 | 16,3
RZ-081K-01X 8,5 48,5 0,321 1.4310 27,55 127,44 78,94 47,7 | 88,2 | 39,6 | 15,5
RZ-087FX 10 50 0,336 1.4310 31,73 136,9 86,9 44,9 | 80,6 | 39,4 | 14,8
RZ-089X 9,4 53 0,371 1.4310 33,65 136,19 83,19 43,8 | 80,7 | 37,5 | 13,4
Počet podobných kovových pružin: 17

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-054AX

Země původu: DE, German; Prodlužovací pružina RZ-054AX
