Prodlužovací pružina RZ-102X Nerezová ocel Ø 1,25 x 17,2 x 56,1 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-102X

Množství Jedn. cena [EUR]
1 6,4000 EUR
2 4,0300 EUR
3 2,8200 EUR
7 2,3500 EUR
17 1,1600 EUR
37 0,8500 EUR
75 0,6900 EUR
125 0,6356 EUR
175 0,6220 EUR
250 0,6172 EUR
350 0,5899 EUR
450 0,5461 EUR

Prodlužovací pružina Nakoupit

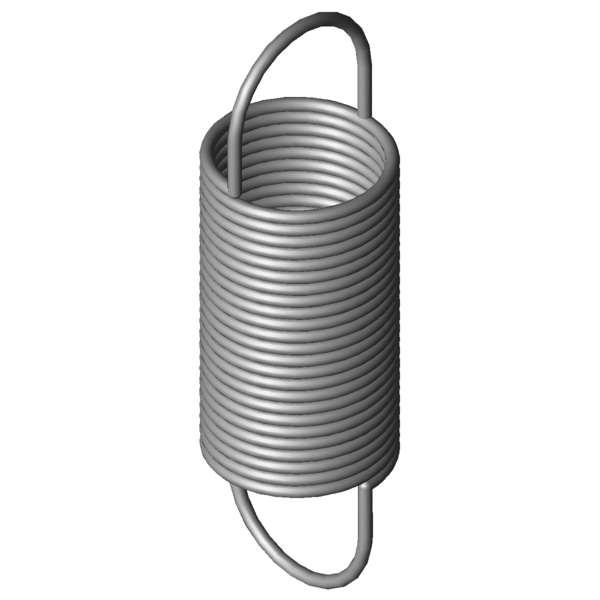

Obrázek produktu Prodlužovací pružina RZ-102X
Obrázek produktu Prodlužovací pružina RZ-102X
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-102X

Značka Hodnota Jednotka Popis
Materiálu 1.4310 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 1,25 mm Prumer drátu
D mm Střední průměr vinutí
De 17,2 mm Vnější průměr vinutí
Dh 19,5 mm Nejmenší průměr dutinky
L0 56,1 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 32,19 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 212,32 mm Největší délka při statickém zatížení
sn 156,22 mm Největší dráha pružiny při statickém zatížení
Fn 35,5 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 11,95 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 0,213 N/mm Tuhost pružiny
F0 2,211 N Vnitřní předpínací síla
Fntol 2,5 N (+/-) Tolerance při statické maximální síle
L0tol 1,3 mm (+/-) Tolerance nenapnuté délky
Detol 0,35 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 38 Stupně Tolerance polohy oka
Gew 12,886 g Hmotnost výrobku
PG ZJ - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-102X Nerezová ocel Ø 1,25 x 17,2 x 56,1 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-102X Nerezová ocel Ø 1,25 x 17,2 x 56,1 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-102X Nerezová ocel Ø 1,25 x 17,2 x 56,1 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-102X Nerezová ocel Ø 1,25 x 17,2 x 56,1 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-102X

Formulář dotazu Prodlužovací pružina RZ-102X Nerezová ocel Ø 1,25 x 17,2 x 56,1 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-102X

Podobné tažné pružiny pro Prodlužovací pružina RZ-102X Nerezová ocel Ø 1,25 x 17,2 x 56,1 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
RZ-102X 1.4310 1,25 17,2 56,1 35,5 212,32 156,22 0,213 100,0 | 100,0 | 100,0 | 100,0
Z-102X EN 10270-1 1,25 17,2 56,1 42,35 215,69 159,59 0,248 92,2 | 100,0 | 90,9 | 85,6
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
RZ-084X 13,5 59,4 0,113 1.4310 23,77 257,81 198,41 70,0 | 84,3 | 72,8 | 52,7
RZ-103X 17,2 70,8 0,143 1.4310 35,5 303,21 232,41 81,3 | 93,1 | 83,6 | 67,2
RZ-102X 17,2 56,1 0,213 1.4310 35,5 212,32 156,22 100,0 | 100,0 | 100,0 | 100,0
RZ-115F-11X 20 53 0,332 1.4310 44,2 180,2 127,2 78,7 | 89,9 | 80,9 | 65,4
RZ-101X 17,2 39,8 0,448 1.4310 35,5 114,11 74,31 70,6 | 90,3 | 73,8 | 47,6
RZ-115JX 15 55,9 0,54 1.4310 55,72 151,04 95,14 64,4 | 92,0 | 62,3 | 38,8
RZ-120X 17,6 64,6 0,566 1.4310 69,37 178,41 113,81 62,3 | 87,6 | 62,0 | 37,3
RZ-115V-21X 15 62,5 0,649 1.4310 67,55 158,68 96,18 58,7 | 86,8 | 57,1 | 32,4
RZ-121GX 15,5 66 0,769 1.4310 78,31 160,23 94,23 54,9 | 84,4 | 52,8 | 27,3
RZ-130GX 20 56,8 0,967 1.4310 84,95 138,92 82,12 51,3 | 84,7 | 47,2 | 22,0
RZ-123X 14,1 59 1,186 1.4310 85,63 125,88 66,88 48,3 | 85,1 | 42,1 | 17,7
RZ-119X 17,6 43,8 1,191 1.4310 69,37 97,83 54,03 48,4 | 84,6 | 42,9 | 17,7
RZ-130K-21X 16 63 1,41 1.4310 105 131,9 68,9 45,9 | 83,8 | 39,0 | 14,9
RZ-137X 18,6 65 1,55 1.4310 121,3 137,79 72,79 44,0 | 80,4 | 37,9 | 13,6
RZ-140X 18 64,4 1,731 1.4310 125,1 131,27 66,87 43,2 | 81,7 | 35,6 | 12,1
RZ-130K-20X 16 45 2,516 1.4310 105 83,6 38,6 39,5 | 80,9 | 29,3 | 8,4
RZ-136E-10X 18,6 49 2,605 1.4310 121,3 92,3 43,3 39,1 | 80,8 | 28,5 | 8,1
RZ-139X 18 48,4 2,909 1.4310 125,1 88,18 39,78 38,5 | 81,4 | 26,9 | 7,2
Počet podobných kovových pružin: 17

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-102X

Země původu: DE, German; Prodlužovací pružina RZ-102X

Obrázek produktu - Tažné pružiny RZ-102X

Obrázek produktu - Tažné pružiny RZ-102X

QR-Code: Prodlužovací pružina RZ-102X

QR-Code - Tažné pružiny - RZ-102X | https://www.federnshop.com/cz/v%c3%bdrobek/ta%c5%ben%c3%a9_pru%c5%beiny/rz-102x.html
