Prodlužovací pružina RZ-101X Nerezová ocel Ø 1,25 x 17,2 x 39,8 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-101X

Množství	Jedn. cena [EUR]
1	6,3400 EUR
2	3,9900 EUR
3	2,6300 EUR
7	2,1900 EUR
17	1,1200 EUR
37	0,7600 EUR
75	0,5700 EUR
125	0,5339 EUR
175	0,5280 EUR
250	0,5147 EUR
350	0,4963 EUR
450	0,4768 EUR

Prodlužovací pružina Nakoupit

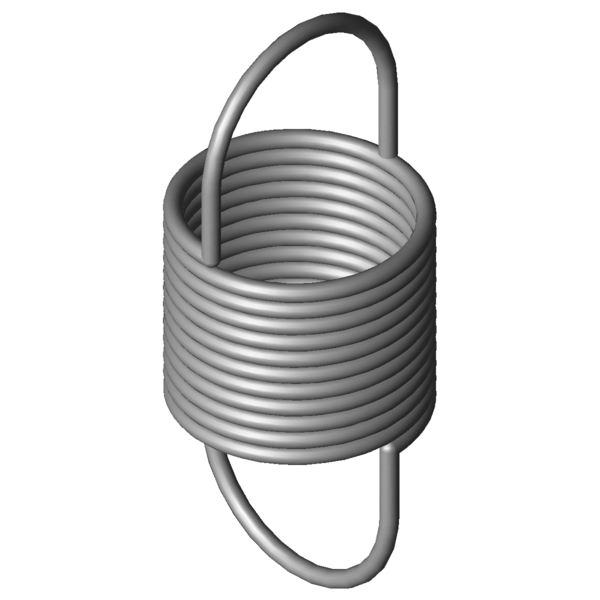

Obrázek produktu Prodlužovací pružina RZ-101X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-101X

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	1,25	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	17,2	mm	Vnější průměr vinutí
Dh	19,5	mm	Nejmenší průměr dutinky
L0	39,8	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	15,94	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	114,11	mm	Největší délka při statickém zatížení
sn	74,31	mm	Největší dráha pružiny při statickém zatížení
Fn	35,5	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	11,93	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,448	N/mm	Tuhost pružiny
F0	2,211	N	Vnitřní předpínací síla
Fntol	3,01	N	(+/-) Tolerance při statické maximální síle
L0tol	0,9	mm	(+/-) Tolerance nenapnuté délky
Detol	0,35	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	26	Stupně	Tolerance polohy oka
Gew	6,565	g	Hmotnost výrobku
PG	ZH	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-101X Nerezová ocel Ø 1,25 x 17,2 x 39,8 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-101X Nerezová ocel Ø 1,25 x 17,2 x 39,8 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-101X Nerezová ocel Ø 1,25 x 17,2 x 39,8 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-101X Nerezová ocel Ø 1,25 x 17,2 x 39,8 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-101X

Formulář dotazu Prodlužovací pružina RZ-101X Nerezová ocel Ø 1,25 x 17,2 x 39,8 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-101X

Podobné tažné pružiny pro Prodlužovací pružina RZ-101X Nerezová ocel Ø 1,25 x 17,2 x 39,8 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-101X	1.4310	1,25	17,2	39,8	35,5	114,11	74,31	0,448	100,0 \| 100,0 \| 100,0 \| 100,0
Z-101X	EN 10270-1	1,25	17,2	39,8	42,35	115,62	75,82	0,522	92,1 \| 100,0 \| 90,9 \| 85,5

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-081E-03X	12,5	41,5	0,149	1.4310	19,8	168,7	127,2	56,6 \| 80,2 \| 57,1 \| 32,6
RZ-083X	13,5	44,4	0,181	1.4310	23,77	167,94	123,54	62,2 \| 82,7 \| 63,6 \| 40,3
RZ-102X	17,2	56,1	0,213	1.4310	35,5	212,32	156,22	70,6 \| 90,3 \| 73,8 \| 47,6
RZ-086X	11	40,4	0,354	1.4310	28,97	115,51	75,11	83,9 \| 80,8 \| 90,3 \| 80,7
RZ-100E-11X	14	38	0,379	1.4310	29,34	110,93	72,93	87,6 \| 88,3 \| 90,4 \| 84,2
RZ-101X	17,2	39,8	0,448	1.4310	35,5	114,11	74,31	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-115V-10X	20	48,9	0,509	1.4310	51,22	143,27	94,37	81,9 \| 83,6 \| 74,0 \| 88,0
RZ-115F-10X	20	44	0,536	1.4310	44,2	122,8	78,8	87,0 \| 88,6 \| 87,3 \| 85,2
RZ-100E-10X	14	31,2	0,612	1.4310	29,34	76,36	45,16	75,9 \| 82,6 \| 71,7 \| 73,5
RZ-115HX	15	43,3	0,848	1.4310	55,72	103,84	60,54	71,3 \| 89,5 \| 72,6 \| 51,9
RZ-104X	13,7	34,2	0,942	1.4310	44,22	77,85	43,65	68,4 \| 88,5 \| 69,5 \| 47,2
RZ-119X	17,6	43,8	1,191	1.4310	69,37	97,83	54,03	62,7 \| 88,9 \| 61,9 \| 37,2
RZ-115E-10X	11,3	42,1	1,265	1.4310	59,25	85,3	43,2	59,8 \| 85,5 \| 59,0 \| 34,8
RZ-115V-20X	15	41,5	1,309	1.4310	67,55	89,16	47,66	60,3 \| 88,8 \| 58,3 \| 33,7
RZ-115GX	15	34,9	1,371	1.4310	55,72	72,38	37,48	59,1 \| 88,1 \| 57,1 \| 32,1
RZ-121FX	15,5	43,5	1,553	1.4310	78,31	90,19	46,69	56,4 \| 86,6 \| 54,1 \| 28,5
RZ-130FX	20	46	1,563	1.4310	84,95	96,84	50,84	54,8 \| 80,7 \| 55,1 \| 28,6
RZ-122X	14,1	38,2	2,499	1.4310	85,63	69,95	31,75	48,4 \| 85,4 \| 42,1 \| 17,7
RZ-130K-20X	16	45	2,516	1.4310	105	83,6	38,6	48,0 \| 83,6 \| 42,9 \| 17,6
RZ-136E-10X	18,6	49	2,605	1.4310	121,3	92,3	43,3	46,5 \| 78,7 \| 43,8 \| 17,1
RZ-115V-30X	12	36,5	2,782	1.4310	83,35	64,38	27,88	45,9 \| 81,6 \| 40,1 \| 16,0

Počet podobných kovových pružin: 20

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-101X

Země původu: DE, German; Prodlužovací pružina RZ-101X
