Prodlužovací pružina RZ-115HX Nerezová ocel Ø 1,4 x 15 x 43,3 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-115HX

Množství	Jedn. cena [EUR]
1	6,4000 EUR
2	4,0300 EUR
3	2,8200 EUR
7	2,3500 EUR
17	1,1600 EUR
37	0,8500 EUR
75	0,6900 EUR
125	0,6356 EUR
175	0,6220 EUR
250	0,6172 EUR
350	0,5899 EUR
450	0,5461 EUR

Prodlužovací pružina Nakoupit

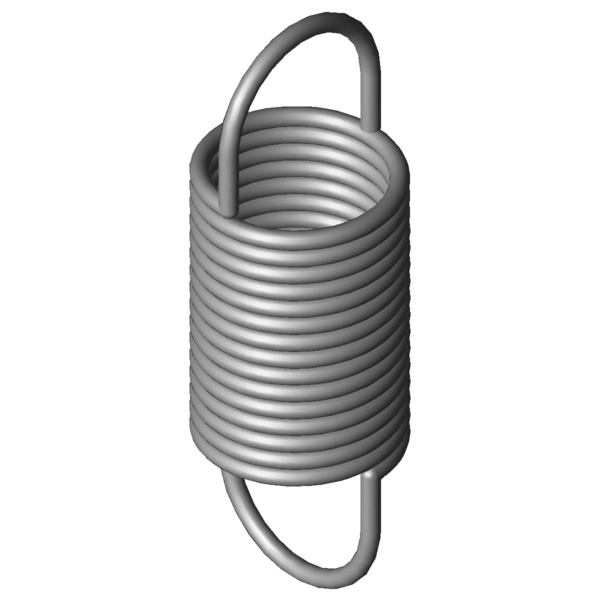

Obrázek produktu Prodlužovací pružina RZ-115HX

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-115HX

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1	-	N	Síla předepjaté pružiny
L1	-	mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1	-	mm	Dráha předepjaté pružiny
F2	-	N	Síla zatížené pružiny
L2	-	mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2	-	mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	1,4	mm	Prumer drátu
D	-	mm	Střední průměr vinutí
De	15	mm	Vnější průměr vinutí
Dh	17,5	mm	Nejmenší průměr dutinky
L0	43,3	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	23,45	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	103,84	mm	Největší délka při statickém zatížení
sn	60,54	mm	Největší dráha pružiny při statickém zatížení
Fn	55,72	N	Maximální síla při statickém zatížení
n	-	Stück	Anzahl der federnden Windungen
nt	-	Kus	Počet vinutí
Lh	9,92	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,848	N/mm	Tuhost pružiny
F0	4,351	N	Vnitřní předpínací síla
Fntol	3,97	N	(+/-) Tolerance při statické maximální síle
L0tol	1,3	mm	(+/-) Tolerance nenapnuté délky
Detol	0,35	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	25	Stupně	Tolerance polohy oka
Gew	9,101	g	Hmotnost výrobku
PG	ZJ	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-115HX Nerezová ocel Ø 1,4 x 15 x 43,3 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-115HX Nerezová ocel Ø 1,4 x 15 x 43,3 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-115HX Nerezová ocel Ø 1,4 x 15 x 43,3 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-115HX Nerezová ocel Ø 1,4 x 15 x 43,3 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-115HX

Formulář dotazu Prodlužovací pružina RZ-115HX Nerezová ocel Ø 1,4 x 15 x 43,3 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-115HX

Podobné tažné pružiny pro Prodlužovací pružina RZ-115HX Nerezová ocel Ø 1,4 x 15 x 43,3 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-115HX	1.4310	1,4	15	43,3	55,72	103,84	60,54	0,848	100,0 \| 100,0 \| 100,0 \| 100,0
Z-115HX	EN 10270-1	1,4	15	43,3	66,08	104,69	61,39	0,988	92,3 \| 100,0 \| 91,5 \| 85,5

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-081E-04X	12,5	47,5	0,116	1.4310	19,8	210,7	163,2	43,0 \| 79,6 \| 36,3 \| 13,2
RZ-081E-03X	12,5	41,5	0,149	1.4310	19,8	168,7	127,2	46,5 \| 81,2 \| 41,6 \| 16,9
RZ-083X	13,5	44,4	0,181	1.4310	23,77	167,94	123,54	51,0 \| 86,3 \| 45,8 \| 20,9
RZ-100E-12X	14	49	0,241	1.4310	29,34	163,69	114,69	55,8 \| 86,8 \| 52,7 \| 27,8
RZ-100E-11X	14	38	0,379	1.4310	29,34	110,93	72,93	66,0 \| 86,6 \| 67,8 \| 43,7
RZ-100HX	12	44,3	0,4	1.4310	34,95	125,71	81,41	66,9 \| 85,4 \| 68,5 \| 46,6
RZ-105X	13,7	50,5	0,447	1.4310	44,22	142,44	91,94	71,2 \| 88,8 \| 72,6 \| 52,3
RZ-101X	17,2	39,8	0,448	1.4310	35,5	114,11	74,31	71,3 \| 89,5 \| 72,6 \| 51,9
RZ-115JX	15	55,9	0,54	1.4310	55,72	151,04	95,14	79,3 \| 92,5 \| 81,8 \| 63,6
RZ-106E-11X	12,7	50,2	0,553	1.4310	47,55	129,5	79,3	77,6 \| 86,7 \| 80,8 \| 65,1
RZ-115HX	15	43,3	0,848	1.4310	55,72	103,84	60,54	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-108X	11,2	46,5	0,876	1.4310	53,56	103,08	56,58	92,6 \| 85,7 \| 94,8 \| 97,2
RZ-104X	13,7	34,2	0,942	1.4310	44,22	77,85	43,65	84,4 \| 86,5 \| 75,7 \| 90,9
RZ-119X	17,6	43,8	1,191	1.4310	69,37	97,83	54,03	82,3 \| 90,5 \| 84,8 \| 71,7
RZ-115E-10X	11,3	42,1	1,265	1.4310	59,25	85,3	43,2	79,4 \| 88,5 \| 82,7 \| 67,1
RZ-115V-20X	15	41,5	1,309	1.4310	67,55	89,16	47,66	80,6 \| 96,4 \| 80,6 \| 64,9
RZ-115GX	15	34,9	1,371	1.4310	55,72	72,38	37,48	78,8 \| 93,5 \| 81,0 \| 61,9
RZ-121FX	15,5	43,5	1,553	1.4310	78,31	90,19	46,69	74,5 \| 94,6 \| 74,1 \| 54,9
RZ-122X	14,1	38,2	2,499	1.4310	85,63	69,95	31,75	60,9 \| 89,9 \| 58,8 \| 34,1
RZ-130K-20X	16	45	2,516	1.4310	105	83,6	38,6	60,5 \| 89,3 \| 58,4 \| 33,8
RZ-139X	18	48,4	2,909	1.4310	125,1	88,18	39,78	55,1 \| 80,9 \| 55,1 \| 29,3
RZ-141FX	16	53	3,239	1.4310	139,7	92,56	39,56	53,5 \| 81,8 \| 52,6 \| 26,1
RZ-124F-01X	12,7	36	3,568	1.4310	94,45	60,6	24,6	53,0 \| 85,1 \| 49,8 \| 24,0
RZ-141E-10X	16	41	5,233	1.4310	139,7	65,5	24,5	47,5 \| 86,1 \| 40,2 \| 16,1
RZ-130MX	12	44	5,496	1.4310	137	66,94	22,94	46,7 \| 85,4 \| 39,3 \| 15,4
RZ-142X	14,5	42,8	6,1	1.4310	153	65,71	22,91	46,5 \| 88,5 \| 37,1 \| 13,8

Počet podobných kovových pružin: 25

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-115HX

Země původu: DE, German; Prodlužovací pružina RZ-115HX
