Prodlužovací pružina RZ-106E-11X Nerezová ocel Ø 1,25 x 12,7 x 50,2 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-106E-11X

Množství Jedn. cena [EUR]
1 6,4000 EUR
2 4,0300 EUR
3 2,8200 EUR
7 2,3500 EUR
17 1,1600 EUR
37 0,8500 EUR
75 0,6900 EUR
125 0,6356 EUR
175 0,6220 EUR
250 0,6172 EUR
350 0,5899 EUR
450 0,5461 EUR

Prodlužovací pružina Nakoupit

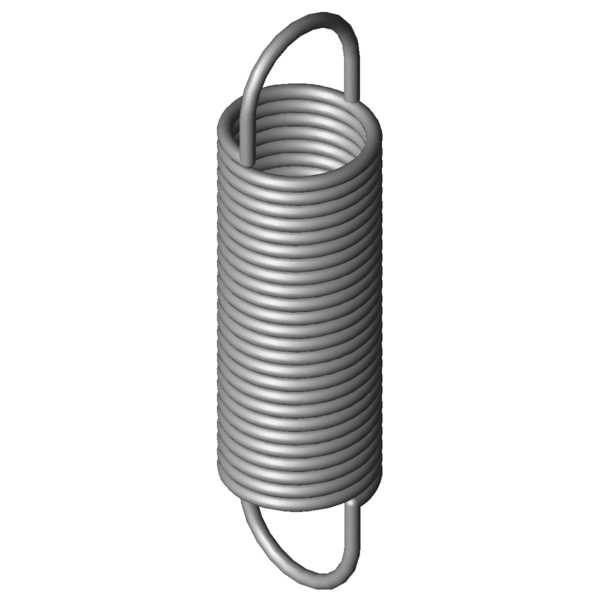

Obrázek produktu Prodlužovací pružina RZ-106E-11X
Obrázek produktu Prodlužovací pružina RZ-106E-11X
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-106E-11X

Značka Hodnota Jednotka Popis
Materiálu 1.4310 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 - N Síla předepjaté pružiny
L1 - mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 - mm Dráha předepjaté pružiny
F2 - N Síla zatížené pružiny
L2 - mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 - mm Dráha zatížené pružiny
Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 1,25 mm Prumer drátu
D - mm Střední průměr vinutí
De 12,7 mm Vnější průměr vinutí
Dh 15 mm Nejmenší průměr dutinky
L0 50,2 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 33,44 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 129,5 mm Největší délka při statickém zatížení
sn 79,3 mm Největší dráha pružiny při statickém zatížení
Fn 47,55 N Maximální síla při statickém zatížení
n - Stück Anzahl der federnden Windungen
nt - Kus Počet vinutí
Lh 8,38 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 0,553 N/mm Tuhost pružiny
F0 3,711 N Vnitřní předpínací síla
Fntol 3,05 N (+/-) Tolerance při statické maximální síle
L0tol 1,3 mm (+/-) Tolerance nenapnuté délky
Detol 0,35 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 27 Stupně Tolerance polohy oka
Gew 9,5995 g Hmotnost výrobku
PG ZJ - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-106E-11X Nerezová ocel Ø 1,25 x 12,7 x 50,2 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-106E-11X Nerezová ocel Ø 1,25 x 12,7 x 50,2 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-106E-11X Nerezová ocel Ø 1,25 x 12,7 x 50,2 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-106E-11X Nerezová ocel Ø 1,25 x 12,7 x 50,2 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-106E-11X

Formulář dotazu Prodlužovací pružina RZ-106E-11X Nerezová ocel Ø 1,25 x 12,7 x 50,2 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-106E-11X

Podobné tažné pružiny pro Prodlužovací pružina RZ-106E-11X Nerezová ocel Ø 1,25 x 12,7 x 50,2 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
RZ-106E-11X 1.4310 1,25 12,7 50,2 47,55 129,5 79,3 0,553 100,0 | 100,0 | 100,0 | 100,0
Z-106E-11X EN 10270-1 1,25 12,7 50,2 56,71 131,09 80,89 0,643 92,2 | 100,0 | 90,9 | 85,5
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
RZ-063E-22X 10 49,1 0,054 1.4310 11,53 252 202,9 39,6 | 77,5 | 31,7 | 9,5
RZ-069X 10,8 47,5 0,09 1.4310 15,67 210,51 163,01 46,0 | 81,2 | 40,8 | 16,0
RZ-081E-05X 12,5 54,7 0,093 1.4310 19,8 259 204,3 47,9 | 87,4 | 40,2 | 16,2
RZ-084X 13,5 59,4 0,113 1.4310 23,77 257,81 198,41 50,4 | 86,2 | 45,0 | 20,0
RZ-081E-04X 12,5 47,5 0,116 1.4310 19,8 210,7 163,2 51,2 | 88,3 | 45,1 | 20,2
RZ-081E-03X 12,5 41,5 0,149 1.4310 19,8 168,7 127,2 54,1 | 84,4 | 52,0 | 26,0
RZ-083X 13,5 44,4 0,181 1.4310 23,77 167,94 123,54 58,9 | 87,5 | 57,1 | 32,1
RZ-081JX 10 50 0,192 1.4310 23,6 164,72 114,72 59,0 | 83,4 | 59,4 | 34,3
RZ-087X 11 55,4 0,22 1.4310 28,97 176,03 120,63 63,0 | 85,7 | 63,3 | 40,1
RZ-100E-12X 14 49 0,241 1.4310 29,34 163,69 114,69 66,7 | 92,1 | 65,4 | 42,7
RZ-100JX 12 60,8 0,249 1.4310 34,95 191,6 130,8 66,7 | 88,4 | 67,1 | 44,6
RZ-087FX 10 50 0,336 1.4310 31,73 136,9 86,9 75,3 | 86,1 | 79,0 | 60,9
RZ-100HX 12 44,3 0,4 1.4310 34,95 125,71 81,41 82,4 | 90,2 | 85,5 | 71,6
RZ-105X 13,7 50,5 0,447 1.4310 44,22 142,44 91,94 89,1 | 97,4 | 89,6 | 80,2
RZ-106E-11X 12,7 50,2 0,553 1.4310 47,55 129,5 79,3 100,0 | 100,0 | 100,0 | 100,0
RZ-108X 11,2 46,5 0,876 1.4310 53,56 103,08 56,58 79,0 | 93,6 | 80,1 | 63,3
RZ-109FX 10 47 1,192 1.4310 59,56 93,18 46,18 68,8 | 90,8 | 69,0 | 46,5
RZ-115E-10X 11,3 42,1 1,265 1.4310 59,25 85,3 43,2 66,9 | 89,7 | 67,4 | 43,7
RZ-115V-31X 12 57,5 1,379 1.4310 83,35 113,76 56,26 64,3 | 88,4 | 64,0 | 40,5
RZ-124F-02X 12,7 52 1,928 1.4310 94,45 97,5 45,5 58,1 | 91,6 | 53,9 | 28,9
RZ-115OX 10 47,9 2,135 1.4310 81,51 82,38 34,48 54,7 | 87,8 | 50,9 | 25,4
RZ-126X 11,6 55 2,317 1.4310 102,6 95,91 40,91 53,3 | 86,9 | 49,0 | 23,9
RZ-130NX 12 60,2 3,497 1.4310 137 96,24 36,04 46,1 | 82,4 | 40,1 | 15,8
RZ-129X 9,6 51,8 4,525 1.4310 121,7 76,6 24,8 43,6 | 83,5 | 35,2 | 12,2
RZ-130MX 12 44 5,496 1.4310 137 66,94 22,94 41,9 | 83,9 | 31,8 | 10,0
RZ-147MX 15 54,4 6,206 1.4310 192,2 82,7 28,3 39,0 | 77,9 | 30,2 | 8,8
RZ-146X 12 54,8 7,089 1.4310 181,5 78,19 23,39 39,5 | 82,9 | 27,8 | 7,7
RZ-160X 15 48,5 14,891 1.4310 269,8 65,05 16,55 33,3 | 77,1 | 19,2 | 3,7
RZ-147RX 11 48 19,097 1.4310 251,8 59,88 11,88 33,1 | 79,7 | 16,9 | 2,8
RZ-162QX 14 44,2 39,263 1.4310 386,7 53,12 8,92 29,2 | 74,5 | 11,8 | 1,4
Počet podobných kovových pružin: 29

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-106E-11X

Země původu: DE, German; Prodlužovací pružina RZ-106E-11X
