Prodlužovací pružina RZ-115V-31X Nerezová ocel Ø 1,5 x 12 x 57,5 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-115V-31X

Množství	Jedn. cena [EUR]
1	6,4000 EUR
2	4,0300 EUR
3	2,8200 EUR
7	2,3500 EUR
17	1,1600 EUR
37	0,8500 EUR
75	0,6900 EUR
125	0,6356 EUR
175	0,6220 EUR
250	0,6172 EUR
350	0,5899 EUR
450	0,5461 EUR

Prodlužovací pružina Nakoupit

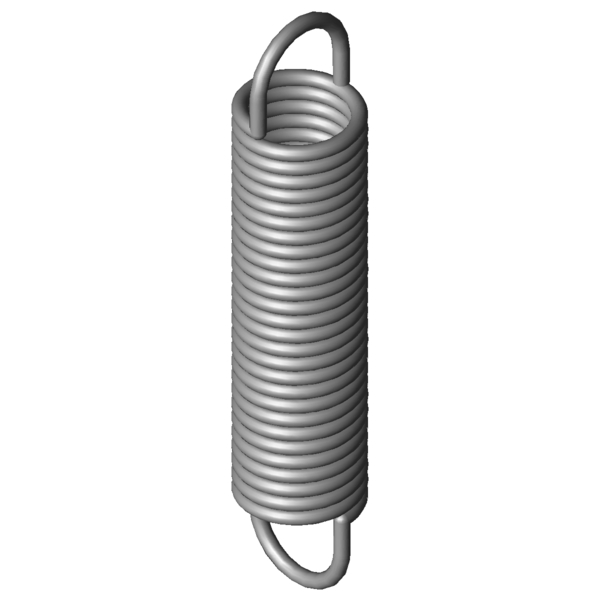

Obrázek produktu Prodlužovací pružina RZ-115V-31X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-115V-31X

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	1,5	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	12	mm	Vnější průměr vinutí
Dh	14,6	mm	Nejmenší průměr dutinky
L0	57,5	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	43,13	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	113,76	mm	Největší délka při statickém zatížení
sn	56,26	mm	Největší dráha pružiny při statickém zatížení
Fn	83,35	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	7,18	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	1,379	N/mm	Tuhost pružiny
F0	5,771	N	Vnitřní předpínací síla
Fntol	5,91	N	(+/-) Tolerance při statické maximální síle
L0tol	1,1	mm	(+/-) Tolerance nenapnuté délky
Detol	0,3	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	30	Stupně	Tolerance polohy oka
Gew	13,5988	g	Hmotnost výrobku
PG	ZJ	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-115V-31X Nerezová ocel Ø 1,5 x 12 x 57,5 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-115V-31X Nerezová ocel Ø 1,5 x 12 x 57,5 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-115V-31X Nerezová ocel Ø 1,5 x 12 x 57,5 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-115V-31X Nerezová ocel Ø 1,5 x 12 x 57,5 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-115V-31X

Formulář dotazu Prodlužovací pružina RZ-115V-31X Nerezová ocel Ø 1,5 x 12 x 57,5 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-115V-31X

Podobné tažné pružiny pro Prodlužovací pružina RZ-115V-31X Nerezová ocel Ø 1,5 x 12 x 57,5 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-115V-31X	1.4310	1,5	12	57,5	83,35	113,76	56,26	1,379	100,0 \| 100,0 \| 100,0 \| 100,0
Z-115V-31X	EN 10270-1	1,5	12	57,5	98,5	114,37	56,87	1,605	92,4 \| 100,0 \| 91,8 \| 85,5

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-087AX	11	62,4	0,187	1.4310	28,97	204,28	141,88	44,8 \| 83,5 \| 37,2 \| 13,8
RZ-087X	11	55,4	0,22	1.4310	28,97	176,03	120,63	47,3 \| 84,9 \| 40,7 \| 16,2
RZ-100JX	12	60,8	0,249	1.4310	34,95	191,6	130,8	49,9 \| 89,3 \| 42,5 \| 18,0
RZ-087GX	10	60	0,262	1.4310	31,73	171,21	111,21	48,5 \| 81,9 \| 44,3 \| 19,3
RZ-100HX	12	44,3	0,4	1.4310	34,95	125,71	81,41	56,0 \| 83,5 \| 55,5 \| 29,0
RZ-106E-11X	12,7	50,2	0,553	1.4310	47,55	129,5	79,3	64,3 \| 88,4 \| 64,0 \| 40,5
RZ-109X	11,2	61,2	0,59	1.4310	53,56	145,21	84,01	66,3 \| 90,2 \| 65,6 \| 43,0
RZ-115E-11X	11,3	59	0,763	1.4310	59,25	130,6	71,6	74,5 \| 92,8 \| 74,8 \| 55,9
RZ-109GX	10	59,5	0,868	1.4310	59,56	122,94	63,44	77,1 \| 87,8 \| 80,1 \| 63,4
RZ-108X	11,2	46,5	0,876	1.4310	53,56	103,08	56,58	77,2 \| 85,8 \| 81,8 \| 63,9
RZ-115V-32X	12	66,5	1,134	1.4310	83,35	134,93	68,43	89,6 \| 95,5 \| 91,1 \| 82,2
RZ-112X	9,2	58,5	1,157	1.4310	64,34	109,44	50,94	85,1 \| 86,1 \| 83,9 \| 85,3
RZ-123X	14,1	59	1,186	1.4310	85,63	125,88	66,88	89,8 \| 92,1 \| 90,7 \| 86,4
RZ-124FX	12,7	68	1,321	1.4310	94,45	134,47	66,47	91,1 \| 90,9 \| 86,4 \| 95,9
RZ-115V-31X	12	57,5	1,379	1.4310	83,35	113,76	56,26	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-124F-02X	12,7	52	1,928	1.4310	94,45	97,5	45,5	82,9 \| 92,9 \| 84,6 \| 71,4
RZ-126X	11,6	55	2,317	1.4310	102,6	95,91	40,91	77,1 \| 95,4 \| 77,0 \| 59,1
RZ-130NX	12	60,2	3,497	1.4310	137	96,24	36,04	64,8 \| 92,9 \| 62,4 \| 39,0
RZ-143X	14,5	58,8	3,629	1.4310	153	97,31	38,51	61,3 \| 85,2 \| 61,5 \| 37,3
RZ-146AX	12	66,8	5,437	1.4310	181,5	97,3	30,5	54,0 \| 87,0 \| 50,1 \| 24,9
RZ-130MX	12	44	5,496	1.4310	137	66,94	22,94	54,1 \| 86,6 \| 50,8 \| 24,8
RZ-146X	12	54,8	7,089	1.4310	181,5	78,19	23,39	51,0 \| 90,1 \| 43,7 \| 19,1
RZ-147E-03X	10	57,6	12,019	1.4310	212	73,29	15,69	43,5 \| 86,1 \| 33,6 \| 11,0
RZ-147SX	11	67,8	12,153	1.4310	251,8	86,47	18,67	41,9 \| 81,6 \| 33,1 \| 11,0
RZ-147RX	11	48	19,097	1.4310	251,8	59,88	11,88	38,4 \| 81,1 \| 27,1 \| 7,0
RZ-162RX	14	61	24,306	1.4310	386,7	75,4	14,4	35,6 \| 77,8 \| 23,6 \| 5,5

Počet podobných kovových pružin: 25

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-115V-31X

Země původu: DE, German; Prodlužovací pružina RZ-115V-31X
