Prodlužovací pružina RZ-115V-32X Nerezová ocel Ø 1,5 x 12 x 66,5 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-115V-32X

Množství Jedn. cena [EUR]
1 6,4000 EUR
2 4,0300 EUR
3 2,8200 EUR
7 2,3500 EUR
17 1,1600 EUR
37 0,8500 EUR
75 0,6900 EUR
125 0,6356 EUR
175 0,6220 EUR
250 0,6172 EUR
350 0,5899 EUR
450 0,5461 EUR

Prodlužovací pružina Nakoupit

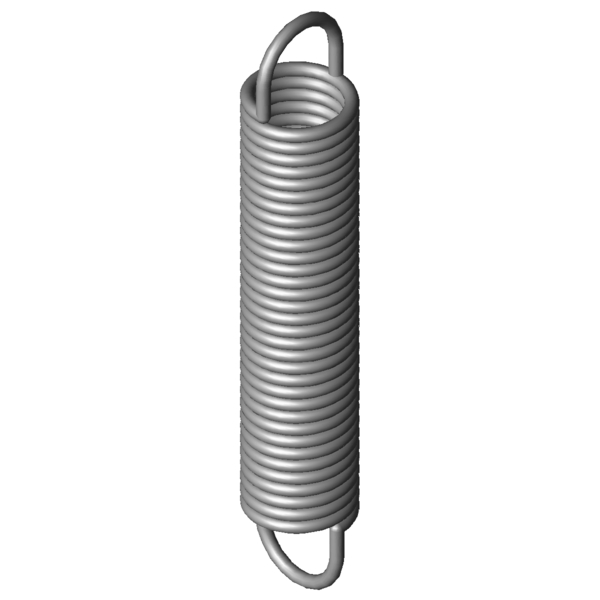

Obrázek produktu Prodlužovací pružina RZ-115V-32X
Obrázek produktu Prodlužovací pružina RZ-115V-32X
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-115V-32X

Značka Hodnota Jednotka Popis
Materiálu 1.4310 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 - N Síla předepjaté pružiny
L1 - mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 - mm Dráha předepjaté pružiny
F2 - N Síla zatížené pružiny
L2 - mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 - mm Dráha zatížené pružiny
Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 1,5 mm Prumer drátu
D - mm Střední průměr vinutí
De 12 mm Vnější průměr vinutí
Dh 14,6 mm Nejmenší průměr dutinky
L0 66,5 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 52,13 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 134,93 mm Největší délka při statickém zatížení
sn 68,43 mm Největší dráha pružiny při statickém zatížení
Fn 83,35 N Maximální síla při statickém zatížení
n - Stück Anzahl der federnden Windungen
nt - Kus Počet vinutí
Lh 7,18 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 1,134 N/mm Tuhost pružiny
F0 5,771 N Vnitřní předpínací síla
Fntol 5,7 N (+/-) Tolerance při statické maximální síle
L0tol 1,5 mm (+/-) Tolerance nenapnuté délky
Detol 0,3 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 33 Stupně Tolerance polohy oka
Gew 16,3644 g Hmotnost výrobku
PG ZJ - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-115V-32X Nerezová ocel Ø 1,5 x 12 x 66,5 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-115V-32X Nerezová ocel Ø 1,5 x 12 x 66,5 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-115V-32X Nerezová ocel Ø 1,5 x 12 x 66,5 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-115V-32X Nerezová ocel Ø 1,5 x 12 x 66,5 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-115V-32X

Formulář dotazu Prodlužovací pružina RZ-115V-32X Nerezová ocel Ø 1,5 x 12 x 66,5 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-115V-32X

Podobné tažné pružiny pro Prodlužovací pružina RZ-115V-32X Nerezová ocel Ø 1,5 x 12 x 66,5 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
RZ-115V-32X 1.4310 1,5 12 66,5 83,35 134,93 68,43 1,134 100,0 | 100,0 | 100,0 | 100,0
Z-115V-32X EN 10270-1 1,5 12 66,5 98,5 135,65 69,15 1,32 92,4 | 100,0 | 91,8 | 85,5
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
RZ-087CX 11 77,4 0,142 1.4310 28,97 264,8 187,4 43,2 | 81,4 | 35,6 | 12,7
RZ-100E-13X 14 65,3 0,15 1.4310 29,34 249,57 184,27 45,0 | 85,7 | 36,2 | 13,1
RZ-087BX 11 69,4 0,163 1.4310 28,97 232,52 163,12 45,9 | 84,7 | 38,4 | 14,6
RZ-100KX 12 82,8 0,166 1.4310 34,95 279,33 196,53 45,8 | 84,5 | 38,4 | 14,6
RZ-087AX 11 62,4 0,187 1.4310 28,97 204,28 141,88 47,4 | 84,1 | 41,5 | 16,8
RZ-100JX 12 60,8 0,249 1.4310 34,95 191,6 130,8 52,4 | 88,3 | 47,1 | 21,9
RZ-106X 13,7 65,2 0,301 1.4310 44,22 201,72 136,52 55,9 | 89,7 | 51,6 | 26,6
RZ-106FX 12,7 71,3 0,333 1.4310 47,55 202,99 131,69 58,2 | 90,4 | 54,5 | 29,6
RZ-109AX 11,2 74 0,464 1.4310 53,56 180,87 106,87 64,7 | 88,8 | 64,1 | 41,1
RZ-115E-12X 11,3 75,5 0,546 1.4310 59,25 175,5 100 69,3 | 89,6 | 69,8 | 48,6
RZ-109X 11,2 61,2 0,59 1.4310 53,56 145,21 84,01 71,6 | 89,6 | 72,9 | 52,3
RZ-109HX 10 72 0,682 1.4310 59,56 152,7 80,7 75,0 | 86,3 | 78,1 | 60,6
RZ-115E-11X 11,3 59 0,763 1.4310 59,25 130,6 71,6 80,4 | 89,9 | 83,3 | 67,9
RZ-115V-33X 12 77 0,939 1.4310 83,35 159,62 82,62 89,9 | 95,5 | 91,4 | 82,8
RZ-115V-32X 12 66,5 1,134 1.4310 83,35 134,93 68,43 100,0 | 100,0 | 100,0 | 100,0
RZ-124FX 12,7 68 1,321 1.4310 94,45 134,47 66,47 91,3 | 95,3 | 92,7 | 85,7
RZ-115PX 10 68,9 1,329 1.4310 81,51 124,27 55,37 87,7 | 91,1 | 89,4 | 82,7
RZ-115V-31X 12 57,5 1,379 1.4310 83,35 113,76 56,26 89,6 | 95,5 | 91,1 | 82,2
RZ-127X 11,6 79 1,443 1.4310 102,6 144,7 65,7 86,1 | 91,5 | 88,6 | 78,0
RZ-126X 11,6 55 2,317 1.4310 102,6 95,91 40,91 70,0 | 91,0 | 70,5 | 48,6
RZ-130NX 12 60,2 3,497 1.4310 137 96,24 36,04 60,0 | 91,3 | 56,8 | 32,0
RZ-146AX 12 66,8 5,437 1.4310 181,5 97,3 30,5 52,4 | 91,5 | 45,2 | 20,5
RZ-146X 12 54,8 7,089 1.4310 181,5 78,19 23,39 47,2 | 85,8 | 40,1 | 15,7
RZ-147SX 11 67,8 12,153 1.4310 251,8 86,47 18,67 41,7 | 86,0 | 30,2 | 9,0
Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-115V-32X

Země původu: DE, German; Prodlužovací pružina RZ-115V-32X
