Prodlužovací pružina RZ-109HX Nerezová ocel Ø 1,25 x 10 x 72 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-109HX

Množství	Jedn. cena [EUR]
1	6,5600 EUR
2	4,1300 EUR
3	2,9300 EUR
7	2,5000 EUR
17	1,2300 EUR
37	0,9300 EUR
75	0,7600 EUR
125	0,7108 EUR
175	0,6967 EUR
250	0,6533 EUR
350	0,6276 EUR
450	0,5960 EUR

Prodlužovací pružina Nakoupit

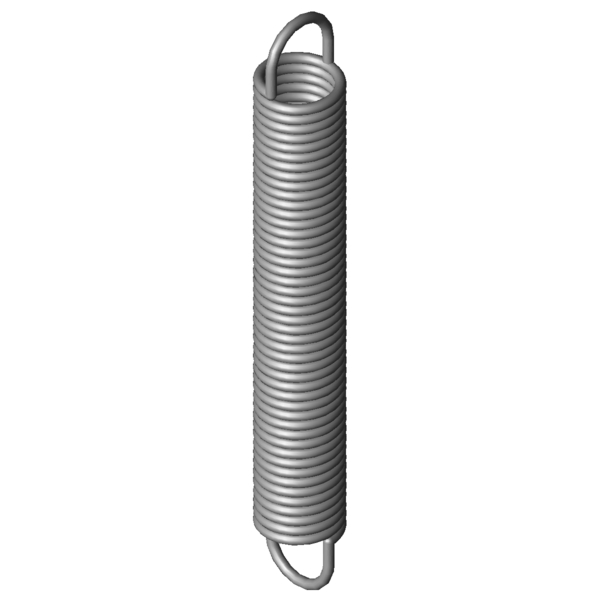

Obrázek produktu Prodlužovací pružina RZ-109HX

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-109HX

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	1,25	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	10	mm	Vnější průměr vinutí
Dh	12,2	mm	Nejmenší průměr dutinky
L0	72	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	59,69	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	152,7	mm	Největší délka při statickém zatížení
sn	80,7	mm	Největší dráha pružiny při statickém zatížení
Fn	59,56	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	6,15	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,682	N/mm	Tuhost pružiny
F0	4,521	N	Vnitřní předpínací síla
Fntol	3,95	N	(+/-) Tolerance při statické maximální síle
L0tol	1,5	mm	(+/-) Tolerance nenapnuté délky
Detol	0,25	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	38	Stupně	Tolerance polohy oka
Gew	12,9374	g	Hmotnost výrobku
PG	ZK	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-109HX Nerezová ocel Ø 1,25 x 10 x 72 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-109HX Nerezová ocel Ø 1,25 x 10 x 72 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-109HX Nerezová ocel Ø 1,25 x 10 x 72 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-109HX Nerezová ocel Ø 1,25 x 10 x 72 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-109HX

Formulář dotazu Prodlužovací pružina RZ-109HX Nerezová ocel Ø 1,25 x 10 x 72 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-109HX

Podobné tažné pružiny pro Prodlužovací pružina RZ-109HX Nerezová ocel Ø 1,25 x 10 x 72 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-109HX	1.4310	1,25	10	72	59,56	152,7	80,7	0,682	100,0 \| 100,0 \| 100,0 \| 100,0
Z-109HX	EN 10270-1	1,25	10	72	71,04	154,33	82,33	0,794	92,2 \| 100,0 \| 90,9 \| 85,5

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-081KX	10	68	0,127	1.4310	23,6	240,45	172,45	50,2 \| 88,8 \| 43,2 \| 18,5
RZ-072F-04X	8	70	0,13	1.4310	20,91	219,78	149,78	47,9 \| 80,4 \| 44,5 \| 18,9
RZ-087CX	11	77,4	0,142	1.4310	28,97	264,8	187,4	51,6 \| 88,0 \| 45,9 \| 20,9
RZ-087BX	11	69,4	0,163	1.4310	28,97	232,52	163,12	54,1 \| 89,1 \| 49,1 \| 24,1
RZ-087HX	10	80	0,183	1.4310	31,73	239,83	159,83	56,3 \| 90,0 \| 51,9 \| 26,9
RZ-087AX	11	62,4	0,187	1.4310	28,97	204,28	141,88	55,4 \| 85,9 \| 52,8 \| 27,7
RZ-081K-03X	8,5	73,7	0,19	1.4310	27,55	206,88	133,18	55,5 \| 84,9 \| 53,4 \| 28,0
RZ-090X	9,4	80	0,221	1.4310	33,65	219,7	139,7	59,3 \| 88,0 \| 57,1 \| 32,6
RZ-093DX	9	82,2	0,247	1.4310	35,06	211,7	129,5	61,0 \| 85,9 \| 60,6 \| 36,7
RZ-087GX	10	60	0,262	1.4310	31,73	171,21	111,21	63,1 \| 87,8 \| 62,9 \| 38,7
RZ-093CX	9	74,2	0,277	1.4310	35,06	189,68	115,48	64,8 \| 89,0 \| 64,4 \| 41,1
RZ-093BX	9	66,2	0,318	1.4310	35,06	166,72	100,52	68,0 \| 87,3 \| 69,6 \| 47,3
RZ-109AX	11,2	74	0,464	1.4310	53,56	180,87	106,87	82,1 \| 95,5 \| 82,7 \| 67,9
RZ-115E-12X	11,3	75,5	0,546	1.4310	59,25	175,5	100	87,9 \| 93,3 \| 90,1 \| 80,3
RZ-109HX	10	72	0,682	1.4310	59,56	152,7	80,7	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-112BX	9,2	79,5	0,791	1.4310	64,34	154	74,5	90,7 \| 94,2 \| 92,4 \| 85,5
RZ-109GX	10	59,5	0,868	1.4310	59,56	122,94	63,44	87,4 \| 94,2 \| 89,3 \| 78,6
RZ-112AX	9,2	70,8	0,909	1.4310	64,34	135,6	64,8	85,8 \| 96,8 \| 86,4 \| 74,3
RZ-115PX	10	68,9	1,329	1.4310	81,51	124,27	55,37	72,0 \| 95,0 \| 70,8 \| 50,1
RZ-130X	9,6	75,8	2,818	1.4310	121,7	115,64	39,84	54,3 \| 89,7 \| 49,2 \| 24,2
RZ-129AX	9,6	61,4	3,642	1.4310	121,7	92,22	30,82	49,6 \| 86,5 \| 43,6 \| 18,7
RZ-115W-23X	8	71	3,958	1.4310	119,8	98,35	27,35	48,7 \| 87,3 \| 41,8 \| 16,8
RZ-130TX	9	82,4	6,191	1.4310	175,9	107,16	24,76	41,6 \| 82,3 \| 32,3 \| 10,4
RZ-147E-10X	10	85,5	7,491	1.4310	212	110,65	25,15	40,2 \| 82,2 \| 29,6 \| 8,8
RZ-147E-03X	10	57,6	12,019	1.4310	212	73,29	15,69	36,7 \| 80,8 \| 23,8 \| 5,5
RZ-147SX	11	67,8	12,153	1.4310	251,8	86,47	18,67	36,5 \| 80,6 \| 23,4 \| 5,5

Počet podobných kovových pružin: 25

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-109HX

Země původu: DE, German; Prodlužovací pružina RZ-109HX
