Prodlužovací pružina RZ-109GX Nerezová ocel Ø 1,25 x 10 x 59,5 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-109GX

Množství Jedn. cena [EUR]
1 6,4000 EUR
2 4,0300 EUR
3 2,8200 EUR
7 2,3500 EUR
17 1,1600 EUR
37 0,8500 EUR
75 0,6900 EUR
125 0,6356 EUR
175 0,6220 EUR
250 0,6172 EUR
350 0,5899 EUR
450 0,5461 EUR

Prodlužovací pružina Nakoupit

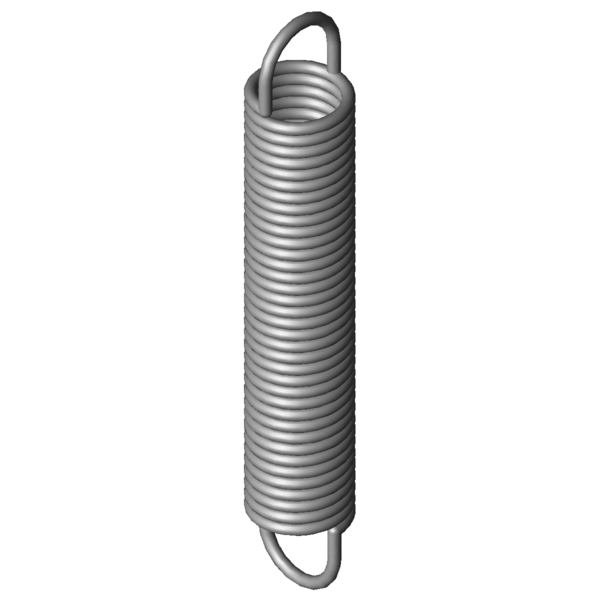

Obrázek produktu Prodlužovací pružina RZ-109GX
Obrázek produktu Prodlužovací pružina RZ-109GX
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-109GX

Značka Hodnota Jednotka Popis
Materiálu 1.4310 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 1,25 mm Prumer drátu
D mm Střední průměr vinutí
De 10 mm Vnější průměr vinutí
Dh 12,2 mm Nejmenší průměr dutinky
L0 59,5 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 47,19 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 122,94 mm Největší délka při statickém zatížení
sn 63,44 mm Největší dráha pružiny při statickém zatížení
Fn 59,56 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 6,15 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 0,868 N/mm Tuhost pružiny
F0 4,521 N Vnitřní předpínací síla
Fntol 4,1 N (+/-) Tolerance při statické maximální síle
L0tol 1,1 mm (+/-) Tolerance nenapnuté délky
Detol 0,25 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 34 Stupně Tolerance polohy oka
Gew 10,27 g Hmotnost výrobku
PG ZJ - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-109GX Nerezová ocel Ø 1,25 x 10 x 59,5 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-109GX Nerezová ocel Ø 1,25 x 10 x 59,5 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-109GX Nerezová ocel Ø 1,25 x 10 x 59,5 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-109GX Nerezová ocel Ø 1,25 x 10 x 59,5 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-109GX

Formulář dotazu Prodlužovací pružina RZ-109GX Nerezová ocel Ø 1,25 x 10 x 59,5 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-109GX

Podobné tažné pružiny pro Prodlužovací pružina RZ-109GX Nerezová ocel Ø 1,25 x 10 x 59,5 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
RZ-109GX 1.4310 1,25 10 59,5 59,56 122,94 63,44 0,868 100,0 | 100,0 | 100,0 | 100,0
Z-109GX EN 10270-1 1,25 10 59,5 71,04 124,22 64,72 1,01 92,2 | 100,0 | 90,9 | 85,5
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
RZ-072BX 8,8 55,5 0,13 1.4310 19,09 192,8 137,3 45,2 | 81,8 | 39,1 | 14,8
RZ-072F-03X 8 60 0,158 1.4310 20,91 183,38 123,38 47,5 | 81,1 | 43,3 | 18,1
RZ-087AX 11 62,4 0,187 1.4310 28,97 204,28 141,88 52,4 | 88,8 | 46,7 | 21,7
RZ-081JX 10 50 0,192 1.4310 23,6 164,72 114,72 51,6 | 85,3 | 47,5 | 21,9
RZ-087X 11 55,4 0,22 1.4310 28,97 176,03 120,63 54,7 | 88,0 | 50,6 | 25,6
RZ-081K-02X 8,5 61,1 0,239 1.4310 27,55 167,16 106,06 55,2 | 84,8 | 53,0 | 27,7
RZ-087GX 10 60 0,262 1.4310 31,73 171,21 111,21 59,5 | 93,1 | 55,2 | 30,4
RZ-087FX 10 50 0,336 1.4310 31,73 136,9 86,9 63,3 | 88,0 | 63,1 | 38,9
RZ-093AX 9 59,2 0,366 1.4310 35,06 146,63 87,43 66,1 | 89,8 | 65,7 | 42,7
RZ-089X 9,4 53 0,371 1.4310 33,65 136,19 83,19 65,7 | 87,7 | 66,4 | 43,1
RZ-094BX 8 60 0,523 1.4310 39,1 128,38 68,38 75,5 | 86,4 | 79,2 | 60,9
RZ-109X 11,2 61,2 0,59 1.4310 53,56 145,21 84,01 82,0 | 95,5 | 82,7 | 67,9
RZ-109HX 10 72 0,682 1.4310 59,56 152,7 80,7 87,4 | 94,2 | 89,3 | 78,6
RZ-115E-11X 11,3 59 0,763 1.4310 59,25 130,6 71,6 92,3 | 94,6 | 94,0 | 88,1
RZ-109GX 10 59,5 0,868 1.4310 59,56 122,94 63,44 100,0 | 100,0 | 100,0 | 100,0
RZ-112X 9,2 58,5 1,157 1.4310 64,34 109,44 50,94 85,8 | 96,8 | 86,4 | 74,3
RZ-109FX 10 47 1,192 1.4310 59,56 93,18 46,18 84,1 | 93,0 | 86,4 | 72,8
RZ-115PX 10 68,9 1,329 1.4310 81,51 124,27 55,37 78,6 | 91,9 | 80,2 | 63,8
RZ-115OX 10 47,9 2,135 1.4310 81,51 82,38 34,48 64,5 | 89,9 | 63,7 | 39,7
RZ-130NX 12 60,2 3,497 1.4310 137 96,24 36,04 52,9 | 83,9 | 50,1 | 24,7
RZ-129AX 9,6 61,4 3,642 1.4310 121,7 92,22 30,82 54,3 | 90,3 | 48,8 | 23,8
RZ-129X 9,6 51,8 4,525 1.4310 121,7 76,6 24,8 50,1 | 87,1 | 44,0 | 19,1
RZ-130SX 9 55,4 9,943 1.4310 175,9 70,81 15,41 40,5 | 84,2 | 29,1 | 8,2
RZ-147E-03X 10 57,6 12,019 1.4310 212 73,29 15,69 39,9 | 86,4 | 26,4 | 6,9
Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-109GX

Země původu: DE, German; Prodlužovací pružina RZ-109GX

Obrázek produktu - Tažné pružiny RZ-109GX

Obrázek produktu - Tažné pružiny RZ-109GX

QR-Code: Prodlužovací pružina RZ-109GX

QR-Code - Tažné pružiny - RZ-109GX | https://www.federnshop.com/cz/v%c3%bdrobek/ta%c5%ben%c3%a9_pru%c5%beiny/rz-109gx.html
