Prodlužovací pružina RZ-108X Nerezová ocel Ø 1,25 x 11,2 x 46,5 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-108X

Množství	Jedn. cena [EUR]
1	6,3400 EUR
2	3,9900 EUR
3	2,6300 EUR
7	2,1900 EUR
17	1,1200 EUR
37	0,7600 EUR
75	0,5700 EUR
125	0,5339 EUR
175	0,5280 EUR
250	0,5147 EUR
350	0,4963 EUR
450	0,4768 EUR

Prodlužovací pružina Nakoupit

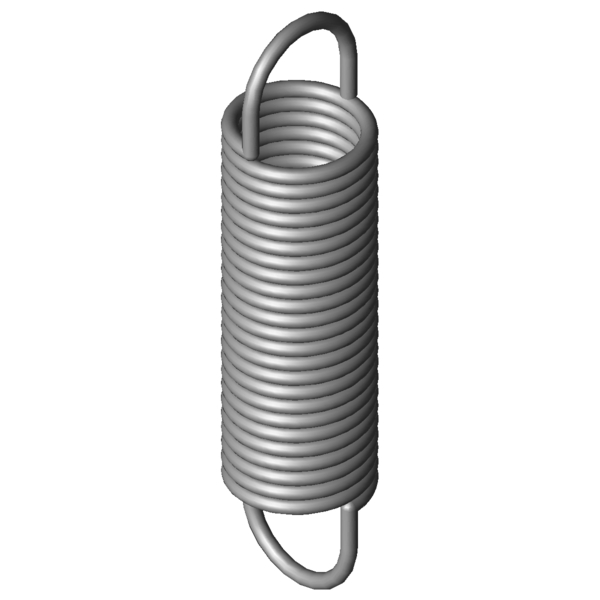

Obrázek produktu Prodlužovací pružina RZ-108X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-108X

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	1,25	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	11,2	mm	Vnější průměr vinutí
Dh	13,4	mm	Nejmenší průměr dutinky
L0	46,5	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	32,19	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	103,08	mm	Největší délka při statickém zatížení
sn	56,58	mm	Největší dráha pružiny při statickém zatížení
Fn	53,56	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	7,15	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,876	N/mm	Tuhost pružiny
F0	3,991	N	Vnitřní předpínací síla
Fntol	3,67	N	(+/-) Tolerance při statické maximální síle
L0tol	1,1	mm	(+/-) Tolerance nenapnuté délky
Detol	0,25	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	29	Stupně	Tolerance polohy oka
Gew	8,0386	g	Hmotnost výrobku
PG	ZH	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-108X Nerezová ocel Ø 1,25 x 11,2 x 46,5 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-108X Nerezová ocel Ø 1,25 x 11,2 x 46,5 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-108X Nerezová ocel Ø 1,25 x 11,2 x 46,5 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-108X Nerezová ocel Ø 1,25 x 11,2 x 46,5 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-108X

Formulář dotazu Prodlužovací pružina RZ-108X Nerezová ocel Ø 1,25 x 11,2 x 46,5 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-108X

Podobné tažné pružiny pro Prodlužovací pružina RZ-108X Nerezová ocel Ø 1,25 x 11,2 x 46,5 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-108X	1.4310	1,25	11,2	46,5	53,56	103,08	56,58	0,876	100,0 \| 100,0 \| 100,0 \| 100,0
Z-108X	EN 10270-1	1,25	11,2	46,5	63,88	104,23	57,73	1,02	92,2 \| 100,0 \| 90,9 \| 85,5

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-063E-22X	10	49,1	0,054	1.4310	11,53	252	202,9	36,9 \| 80,0 \| 24,7 \| 6,0
RZ-063E-11X	10	40,4	0,071	1.4310	11,53	193,28	152,88	38,2 \| 77,4 \| 29,3 \| 8,0
RZ-069X	10,8	47,5	0,09	1.4310	15,67	210,51	163,01	42,7 \| 86,1 \| 32,0 \| 10,2
RZ-081E-04X	12,5	47,5	0,116	1.4310	19,8	210,7	163,2	45,0 \| 86,5 \| 35,8 \| 12,8
RZ-081E-03X	12,5	41,5	0,149	1.4310	19,8	168,7	127,2	46,9 \| 83,6 \| 40,7 \| 16,4
RZ-072X	8,8	44,3	0,176	1.4310	19,09	145,84	101,54	48,3 \| 79,3 \| 45,7 \| 19,9
RZ-083X	13,5	44,4	0,181	1.4310	23,77	167,94	123,54	50,5 \| 86,1 \| 45,1 \| 20,3
RZ-081JX	10	50	0,192	1.4310	23,6	164,72	114,72	51,1 \| 84,8 \| 46,7 \| 21,7
RZ-087X	11	55,4	0,22	1.4310	28,97	176,03	120,63	54,4 \| 87,4 \| 50,5 \| 25,4
RZ-081H-01X	10	43	0,24	1.4310	23,6	134,7	91,7	54,9 \| 84,6 \| 52,9 \| 27,2
RZ-087FX	10	50	0,336	1.4310	31,73	136,9	86,9	62,7 \| 87,4 \| 62,2 \| 38,6
RZ-086X	11	40,4	0,354	1.4310	28,97	115,51	75,11	64,6 \| 88,4 \| 64,7 \| 40,7
RZ-100HX	12	44,3	0,4	1.4310	34,95	125,71	81,41	68,3 \| 92,2 \| 67,4 \| 45,4
RZ-106E-11X	12,7	50,2	0,553	1.4310	47,55	129,5	79,3	79,0 \| 93,6 \| 80,1 \| 63,3
RZ-108X	11,2	46,5	0,876	1.4310	53,56	103,08	56,58	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-109FX	10	47	1,192	1.4310	59,56	93,18	46,18	85,1 \| 96,1 \| 85,8 \| 73,4
RZ-115E-10X	11,3	42,1	1,265	1.4310	59,25	85,3	43,2	82,6 \| 95,3 \| 83,4 \| 69,0
RZ-111X	9,2	43,3	1,718	1.4310	64,34	77,61	34,31	71,4 \| 91,8 \| 71,9 \| 50,5
RZ-124F-02X	12,7	52	1,928	1.4310	94,45	97,5	45,5	66,5 \| 85,2 \| 68,6 \| 45,6
RZ-115OX	10	47,9	2,135	1.4310	81,51	82,38	34,48	65,1 \| 91,9 \| 63,3 \| 40,0
RZ-126X	11,6	55	2,317	1.4310	102,6	95,91	40,91	62,1 \| 86,4 \| 62,3 \| 37,7
RZ-129X	9,6	51,8	4,525	1.4310	121,7	76,6	24,8	49,2 \| 84,5 \| 43,9 \| 19,3
RZ-130MX	12	44	5,496	1.4310	137	66,94	22,94	47,2 \| 85,8 \| 39,8 \| 15,9
RZ-146X	12	54,8	7,089	1.4310	181,5	78,19	23,39	42,6 \| 80,2 \| 35,4 \| 12,2
RZ-145X	12	38,3	11,915	1.4310	181,5	52,22	13,92	37,9 \| 79,4 \| 27,1 \| 7,3
RZ-147E-02X	10	41,6	18,538	1.4310	212	51,77	10,17	35,5 \| 80,4 \| 21,6 \| 4,5
RZ-147RX	11	48	19,097	1.4310	251,8	59,88	11,88	36,5 \| 84,0 \| 21,1 \| 4,5
RZ-147QX	11	34,8	30,849	1.4310	251,8	42,15	7,35	32,2 \| 76,6 \| 17,1 \| 2,8

Počet podobných kovových pružin: 27

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-108X

Země původu: DE, German; Prodlužovací pružina RZ-108X
