Prodlužovací pružina RZ-103I Nerezová ocel Ø 1,25 x 17,2 x 70,8 mm / 180°

Cenová stupnice - Prodlužovací pružina RZ-103I

Množství Jedn. cena [EUR]
1 6,7100 EUR
2 4,2300 EUR
3 3,0800 EUR
7 2,6300 EUR
17 1,3800 EUR
37 1,0500 EUR
75 0,8600 EUR
125 0,7979 EUR
175 0,7848 EUR
250 0,7607 EUR
350 0,7408 EUR
450 0,6532 EUR

Prodlužovací pružina Nakoupit

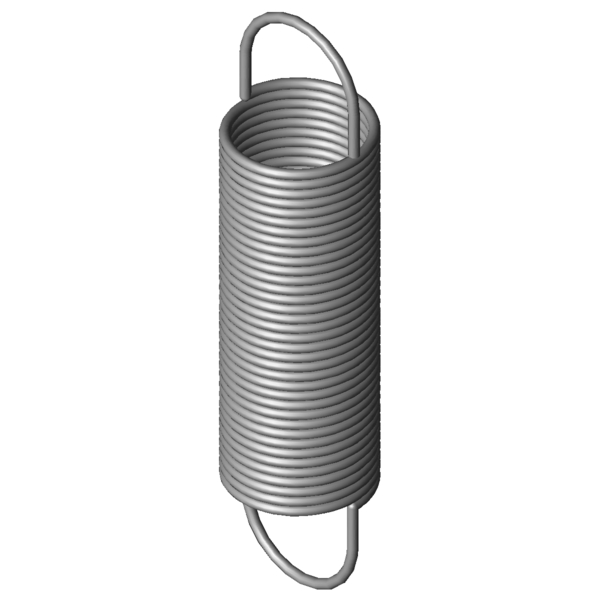

Obrázek produktu Prodlužovací pružina RZ-103I
Obrázek produktu Prodlužovací pružina RZ-103I
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-103I

Značka Hodnota Jednotka Popis
Materiálu 1.4310 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 180 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 1,25 mm Prumer drátu
D mm Střední průměr vinutí
De 17,2 mm Vnější průměr vinutí
Dh 19,5 mm Nejmenší průměr dutinky
L0 70,8 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 46,88 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 301,63 mm Největší délka při statickém zatížení
sn 230,83 mm Největší dráha pružiny při statickém zatížení
Fn 35,5 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 11,96 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 0,144 N/mm Tuhost pružiny
F0 2,211 N Vnitřní předpínací síla
Fntol 2,33 N (+/-) Tolerance při statické maximální síle
L0tol 1,8 mm (+/-) Tolerance nenapnuté délky
Detol 0,35 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 46 Stupně Tolerance polohy oka
Gew 18,6001 g Hmotnost výrobku
PG ZL - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-103I Nerezová ocel Ø 1,25 x 17,2 x 70,8 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-103I Nerezová ocel Ø 1,25 x 17,2 x 70,8 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-103I Nerezová ocel Ø 1,25 x 17,2 x 70,8 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-103I Nerezová ocel Ø 1,25 x 17,2 x 70,8 mm / 180°

síla-dráha-výpočet Prodlužovací pružina RZ-103I

Formulář dotazu Prodlužovací pružina RZ-103I Nerezová ocel Ø 1,25 x 17,2 x 70,8 mm / 180°

Formulář dotazu Prodlužovací pružina RZ-103I

Podobné tažné pružiny pro Prodlužovací pružina RZ-103I Nerezová ocel Ø 1,25 x 17,2 x 70,8 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
RZ-103I 1.4310 1,25 17,2 70,8 35,5 301,63 230,83 0,144 100,0 | 100,0 | 100,0 | 100,0
Z-103I EN 10270-1 1,25 17,2 70,8 42,35 306,38 235,58 0,168 92,2 | 100,0 | 90,9 | 85,6
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
RZ-084AI 13,5 73,4 0,084 1.4310 23,77 340,44 267,04 73,2 | 85,0 | 76,7 | 57,9
RZ-103I 17,2 70,8 0,144 1.4310 35,5 301,63 230,83 100,0 | 100,0 | 100,0 | 100,0
RZ-100E-13I 14 65,3 0,151 1.4310 29,34 248,35 183,05 88,0 | 87,2 | 81,0 | 96,0
RZ-115F-12I 20 65,3 0,213 1.4310 44,2 263,2 197,9 80,4 | 89,2 | 83,0 | 68,9
RZ-102I 17,2 56,1 0,215 1.4310 35,5 211,04 154,94 81,3 | 93,1 | 83,6 | 67,1
RZ-115V-11I 20 70 0,254 1.4310 51,22 258,73 188,73 73,9 | 89,4 | 75,5 | 56,7
RZ-117I 21,6 71 0,293 1.4310 56,93 254,62 183,62 68,8 | 85,8 | 71,0 | 49,6
RZ-106FI 12,7 71,3 0,335 1.4310 47,55 202,22 130,92 66,4 | 91,0 | 65,7 | 42,3
RZ-115KI 15 76,9 0,338 1.4310 55,72 228,74 151,84 65,4 | 89,5 | 64,7 | 41,9
RZ-121I 17,6 88,6 0,354 1.4310 69,37 270,24 181,64 63,5 | 85,3 | 64,9 | 40,3
RZ-115V-22I 15 71,5 0,537 1.4310 67,55 187,61 116,11 55,9 | 89,9 | 51,4 | 26,4
RZ-120I 17,6 64,6 0,571 1.4310 69,37 177,26 112,66 54,7 | 89,0 | 50,0 | 25,0
RZ-130HI 20 73 0,622 1.4310 84,95 200,74 127,74 51,9 | 84,1 | 48,6 | 23,1
RZ-121HI 15,5 75,5 0,637 1.4310 78,31 189,25 113,75 52,3 | 87,3 | 47,3 | 22,3
RZ-115V-21I 15 62,5 0,655 1.4310 67,55 157,81 95,31 51,6 | 86,3 | 46,9 | 21,7
RZ-121GI 15,5 66 0,776 1.4310 78,31 159,38 93,38 49,5 | 87,2 | 42,9 | 18,3
RZ-130K-03I 16 84,6 0,93 1.4310 105 189,06 104,46 45,6 | 82,1 | 39,5 | 15,3
Počet podobných kovových pružin: 16

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-103I

Země původu: DE, German; Prodlužovací pružina RZ-103I
