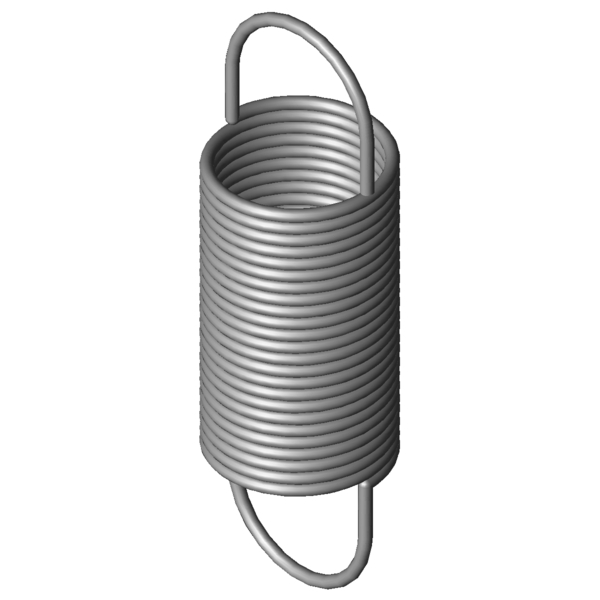

Domov » Výrobek » Tažné pružiny » rz-102i Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Zpět na přehled Položka byla přidána do vašeho nákupního košíku. Prodlužovací pružina RZ-102I Nerezová ocel Ø 1,25 x 17,2 x 56,1 mm / 180° Cenová stupnice - Prodlužovací pružina RZ-102I Množství Jedn. cena [EUR] 1 6,4000 EUR 2 4,0300 EUR 3 2,8200 EUR 7 2,3500 EUR 17 1,1600 EUR 37 0,8500 EUR 75 0,6900 EUR 125 0,6356 EUR 175 0,6220 EUR 250 0,6172 EUR 350 0,5899 EUR 450 0,5461 EUR Prodlužovací pružina Nakoupit Obrázek produktu Prodlužovací pružina RZ-102I Množství:Množství: Přidat do nákupního košíku Technické údaje - Prodlužovací pružina RZ-102I Značka Hodnota Jednotka Popis Materiálu 1.4310 - Druh materiálu Oefo 1/1 deutsche - Tvar oka F1 - N Síla předepjaté pružiny L1 - mm Délka předepnuté pružiny (mezi vnitřními hranami ok) s1 - mm Dráha předepjaté pružiny F2 - N Síla zatížené pružiny L2 - mm Délka zatížené pružiny (mezi vnitřními hranami ok) s2 - mm Dráha zatížené pružiny Poloha oka 180 ° Poloha oka (úhel zkroucení mezi oběma oky) d 1,25 mm Prumer drátu D - mm Střední průměr vinutí De 17,2 mm Vnější průměr vinutí Dh 19,5 mm Nejmenší průměr dutinky L0 56,1 mm Délka nezatížené pružiny (mezi vnitřními hranami ok) Lk 31,88 mm Délka nezatíženého tělesa pružiny s předepnutím Ln - mm Největší délka při statickém zatížení sn 154,94 mm Největší dráha pružiny při statickém zatížení Fn 35,5 N Maximální síla při statickém zatížení n - Stück Anzahl der federnden Windungen nt - Kus Počet vinutí Lh 12,11 mm Vzdálenost vnitřní hrany oka od tělesa pružiny R 0,215 N/mm Tuhost pružiny F0 2,211 N Vnitřní předpínací síla Fntol 2,51 N (+/-) Tolerance při statické maximální síle L0tol 1,3 mm (+/-) Tolerance nenapnuté délky Detol 0,35 mm (+/-) Tolerance vnějšího průměru vinutí Oesttol 38 Stupně Tolerance polohy oka Gew 12,7654 g Hmotnost výrobku PG ZJ - Cenová skupina pro tento výrobek Technický výkres Prodlužovací pružina Datový list Prodlužovací pružina RZ-102I Nerezová ocel Ø 1,25 x 17,2 x 56,1 mm / 180° Datový list stáhnout soubor pdf Charakteristika kovové pružiny Prodlužovací pružina RZ-102I Nerezová ocel Ø 1,25 x 17,2 x 56,1 mm / 180° Charakteristika kovové pružiny stáhnout soubor pdf CAD data Prodlužovací pružina RZ-102I Nerezová ocel Ø 1,25 x 17,2 x 56,1 mm / 180° CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Prodlužovací pružina RZ-102I Nerezová ocel Ø 1,25 x 17,2 x 56,1 mm / 180° síla-dráha-výpočet Prodlužovací pružina RZ-102I Formulář dotazu Prodlužovací pružina RZ-102I Nerezová ocel Ø 1,25 x 17,2 x 56,1 mm / 180° Formulář dotazu Prodlužovací pružina RZ-102I Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-102I Země původu: DE, German; Prodlužovací pružina RZ-102I Obrázek produktu - Tažné pružiny RZ-102I QR-Code: Prodlužovací pružina RZ-102I
