Prodlužovací pružina RZ-140I Nerezová ocel Ø 2 x 18 x 64,4 mm / 180°

Cenová stupnice - Prodlužovací pružina RZ-140I

Množství	Jedn. cena [EUR]
1	6,5600 EUR
2	4,1300 EUR
3	2,9300 EUR
7	2,5000 EUR
17	1,2300 EUR
37	0,9300 EUR
75	0,7600 EUR
125	0,7600 EUR
175	0,7600 EUR
250	0,7600 EUR
350	0,7600 EUR
450	0,7600 EUR

Prodlužovací pružina Nakoupit

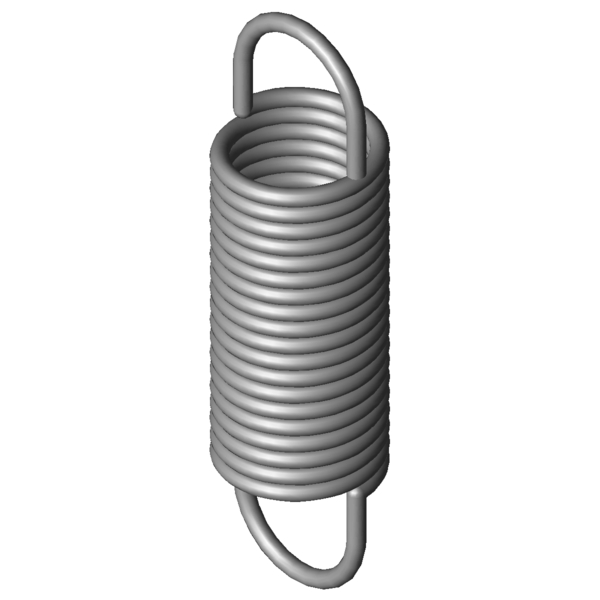

Obrázek produktu Prodlužovací pružina RZ-140I

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-140I

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	2	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	18	mm	Vnější průměr vinutí
Dh	21,3	mm	Nejmenší průměr dutinky
L0	64,4	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	41	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	130,42	mm	Největší délka při statickém zatížení
sn	66,02	mm	Největší dráha pružiny při statickém zatížení
Fn	125,1	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	11,7	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	1,753	N/mm	Tuhost pružiny
F0	9,441	N	Vnitřní předpínací síla
Fntol	8,61	N	(+/-) Tolerance při statické maximální síle
L0tol	1,5	mm	(+/-) Tolerance nenapnuté délky
Detol	0,3	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	25	Stupně	Tolerance polohy oka
Gew	26,5337	g	Hmotnost výrobku
PG	#ZK	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-140I Nerezová ocel Ø 2 x 18 x 64,4 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-140I Nerezová ocel Ø 2 x 18 x 64,4 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-140I Nerezová ocel Ø 2 x 18 x 64,4 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-140I Nerezová ocel Ø 2 x 18 x 64,4 mm / 180°

síla-dráha-výpočet Prodlužovací pružina RZ-140I

Formulář dotazu Prodlužovací pružina RZ-140I Nerezová ocel Ø 2 x 18 x 64,4 mm / 180°

Formulář dotazu Prodlužovací pružina RZ-140I

Podobné tažné pružiny pro Prodlužovací pružina RZ-140I Nerezová ocel Ø 2 x 18 x 64,4 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-140I	1.4310	2	18	64,4	125,1	130,42	66,02	1,753	100,0 \| 100,0 \| 100,0 \| 100,0
Z-140I	EN 10270-1	2	18	64,4	149,2	131,77	67,37	2,041	92,2 \| 100,0 \| 90,9 \| 85,6

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-115F-12I	20	65,3	0,213	1.4310	44,2	263,2	197,9	44,1 \| 86,2 \| 34,3 \| 11,8
RZ-102I	17,2	56,1	0,215	1.4310	35,5	211,04	154,94	43,1 \| 81,7 \| 35,5 \| 12,1
RZ-115V-11I	20	70	0,254	1.4310	51,22	258,73	188,73	46,0 \| 85,7 \| 38,0 \| 14,3
RZ-106I	13,7	65,2	0,303	1.4310	44,22	200,79	135,59	46,1 \| 79,1 \| 42,0 \| 17,2
RZ-115F-11I	20	53	0,337	1.4310	44,2	178,2	125,2	47,8 \| 80,8 \| 44,0 \| 18,6
RZ-115V-22I	15	71,5	0,537	1.4310	67,55	187,61	116,11	56,3 \| 82,8 \| 55,4 \| 30,7
RZ-120I	17,6	64,6	0,571	1.4310	69,37	177,26	112,66	60,7 \| 92,5 \| 57,0 \| 32,5
RZ-130HI	20	73	0,622	1.4310	84,95	200,74	127,74	61,4 \| 89,4 \| 59,8 \| 35,1
RZ-115V-21I	15	62,5	0,655	1.4310	67,55	157,81	95,31	61,4 \| 85,1 \| 61,6 \| 37,4
RZ-121GI	15,5	66	0,776	1.4310	78,31	159,38	93,38	66,3 \| 87,9 \| 66,6 \| 44,3
RZ-130GI	20	56,8	0,983	1.4310	84,95	137,62	80,82	73,2 \| 89,4 \| 74,8 \| 55,5
RZ-130K-21I	16	63	1,426	1.4310	105	131,1	68,1	88,0 \| 92,2 \| 90,4 \| 81,4
RZ-137I	18,6	65	1,57	1.4310	121,3	136,86	71,86	94,0 \| 98,6 \| 94,4 \| 89,1
RZ-147K-21I	20	75,5	1,69	1.4310	147,2	155,7	80,2	89,8 \| 88,7 \| 83,7 \| 96,9
RZ-140I	18	64,4	1,753	1.4310	125,1	130,42	66,02	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-136E-10I	18,6	49	2,661	1.4310	121,3	91,4	42,4	79,3 \| 91,0 \| 80,6 \| 66,2
RZ-139I	18	48,4	2,972	1.4310	125,1	87,33	38,93	76,7 \| 91,7 \| 79,5 \| 59,0
RZ-141FI	16	53	3,292	1.4310	139,7	91,94	38,94	72,5 \| 90,4 \| 74,3 \| 52,8
RZ-143I	14,5	58,8	3,676	1.4310	153	96,82	38,02	69,1 \| 90,6 \| 69,7 \| 47,1
RZ-156FI	20	63,5	4,398	1.4310	207,8	107,12	43,62	64,1 \| 89,5 \| 63,1 \| 39,8
RZ-157AI	18,5	62	5,755	1.4310	223,4	97,69	35,69	58,8 \| 91,2 \| 55,0 \| 30,3
RZ-162MI	20	70,6	6,819	1.4310	282,9	108,87	38,27	53,6 \| 84,2 \| 51,1 \| 25,6
RZ-157I	18,5	54,1	7,256	1.4310	223,4	82,41	28,31	53,5 \| 87,1 \| 49,4 \| 24,0
RZ-162LI	20	53,8	11,126	1.4310	282,9	77,26	23,46	45,7 \| 81,7 \| 39,9 \| 15,7
RZ-162U-38I	18	60,5	16,8	1.4310	373,9	80,67	20,17	43,0 \| 86,9 \| 32,0 \| 10,2
RZ-175I	19,2	62	19,478	1.4310	422,9	81,85	19,85	41,0 \| 84,2 \| 29,8 \| 8,9
RZ-162RI	14	61	24,698	1.4310	386,7	75,17	14,17	38,4 \| 81,3 \| 26,9 \| 6,9
RZ-177RI	18	78,5	31,754	1.4310	617,1	96,13	17,63	36,0 \| 79,2 \| 23,5 \| 5,4
RZ-177QI	18	56,9	51,809	1.4310	617,1	67,7	10,8	34,3 \| 81,3 \| 18,3 \| 3,3

Počet podobných kovových pružin: 28

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-140I

Země původu: DE, German; Prodlužovací pružina RZ-140I
