Prodlužovací pružina RZ-175I Nerezová ocel Ø 3,2 x 19,2 x 62 mm / 180°

Cenová stupnice - Prodlužovací pružina RZ-175I

Množství Jedn. cena [EUR]
1 6,7100 EUR
2 4,2300 EUR
3 3,0800 EUR
7 2,6300 EUR
17 2,6300 EUR
37 2,6300 EUR
75 2,6300 EUR
125 2,6300 EUR
175 2,6300 EUR
250 2,6300 EUR
350 2,6300 EUR
450 2,6300 EUR

Prodlužovací pružina Nakoupit

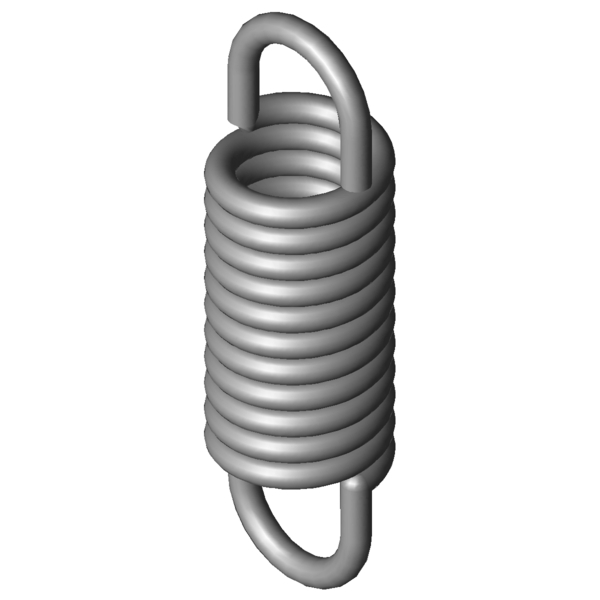

Obrázek produktu Prodlužovací pružina RZ-175I
Obrázek produktu Prodlužovací pružina RZ-175I
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-175I

Značka Hodnota Jednotka Popis
Materiálu 1.4310 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 180 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 3,2 mm Prumer drátu
D mm Střední průměr vinutí
De 19,2 mm Vnější průměr vinutí
Dh 24,3 mm Nejmenší průměr dutinky
L0 62 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 40 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 81,85 mm Největší délka při statickém zatížení
sn 19,85 mm Největší dráha pružiny při statickém zatížení
Fn 422,9 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 11 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 19,478 N/mm Tuhost pružiny
F0 36,4 N Vnitřní předpínací síla
Fntol 49,65 N (+/-) Tolerance při statické maximální síle
L0tol 1,1 mm (+/-) Tolerance nenapnuté délky
Detol 0,3 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 18 Stupně Tolerance polohy oka
Gew 42,354 g Hmotnost výrobku
PG ###ZL - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-175I Nerezová ocel Ø 3,2 x 19,2 x 62 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-175I Nerezová ocel Ø 3,2 x 19,2 x 62 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-175I Nerezová ocel Ø 3,2 x 19,2 x 62 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-175I Nerezová ocel Ø 3,2 x 19,2 x 62 mm / 180°

síla-dráha-výpočet Prodlužovací pružina RZ-175I

Formulář dotazu Prodlužovací pružina RZ-175I Nerezová ocel Ø 3,2 x 19,2 x 62 mm / 180°

Formulář dotazu Prodlužovací pružina RZ-175I

Podobné tažné pružiny pro Prodlužovací pružina RZ-175I Nerezová ocel Ø 3,2 x 19,2 x 62 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
RZ-175I 1.4310 3,2 19,2 62 422,9 81,85 19,85 19,478 58,6 | 87,9 | 56,9 | 31,1
Z-175I EN 10270-1 3,2 19,2 62 510 82,48 20,48 22,678 91,8 | 100,0 | 89,9 | 85,6
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
RZ-137I 18,6 65 1,57 1.4310 121,3 136,86 71,86 52,1 | 79,5 | 51,3 | 25,4
RZ-147K-21I 20 75,5 1,69 1.4310 147,2 155,7 80,2 54,3 | 82,7 | 52,6 | 27,7
RZ-140I 18 64,4 1,753 1.4310 125,1 130,42 66,02 41,0 | 84,2 | 29,8 | 8,9
RZ-136E-10I 18,6 49 2,661 1.4310 121,3 91,4 42,4 43,5 | 79,5 | 37,7 | 13,4
RZ-139I 18 48,4 2,972 1.4310 125,1 87,33 38,93 44,5 | 78,1 | 40,3 | 15,1
RZ-147K-20I 20 51,5 3,461 1.4310 147,2 90,7 39,2 47,7 | 82,6 | 42,7 | 17,6
RZ-154I 22,5 60,5 3,715 1.4310 186,1 106,83 46,33 76,0 | 88,3 | 79,2 | 60,6
RZ-156FI 20 63,5 4,398 1.4310 207,8 107,12 43,62 81,3 | 86,2 | 85,8 | 71,8
RZ-157AI 18,5 62 5,755 1.4310 223,4 97,69 35,69 58,4 | 91,5 | 54,2 | 29,4
RZ-156E-10I 20 51 6,713 1.4310 207,8 79,6 28,6 59,6 | 85,5 | 59,3 | 34,1
RZ-162MI 20 70,6 6,819 1.4310 282,9 108,87 38,27 91,5 | 91,5 | 93,2 | 89,7
RZ-157I 18,5 54,1 7,256 1.4310 223,4 82,41 28,31 61,9 | 87,2 | 61,5 | 37,0
RZ-162LI 20 53,8 11,126 1.4310 282,9 77,26 23,46 74,1 | 90,1 | 75,8 | 56,6
RZ-162U-38I 18 60,5 16,8 1.4310 373,9 80,67 20,17 91,8 | 95,0 | 93,4 | 87,0
RZ-175I 19,2 62 19,478 1.4310 422,9 81,85 19,85 58,6 | 87,9 | 56,9 | 31,1
RZ-177QI 18 56,9 51,809 1.4310 617,1 67,7 10,8 63,4 | 91,5 | 61,5 | 37,3
Počet podobných kovových pružin: 15

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-175I

Země původu: DE, German; Prodlužovací pružina RZ-175I
