Prodlužovací pružina RZ-147K-21I Nerezová ocel Ø 2,2 x 20 x 75,5 mm / 180°

Cenová stupnice - Prodlužovací pružina RZ-147K-21I

Množství	Jedn. cena [EUR]
1	6,8600 EUR
2	4,3200 EUR
3	3,3700 EUR
7	2,8700 EUR
17	1,4400 EUR
37	1,1200 EUR
75	0,9700 EUR
125	0,9700 EUR
175	0,9700 EUR
250	0,9700 EUR
350	0,9700 EUR
450	0,9700 EUR

Prodlužovací pružina Nakoupit

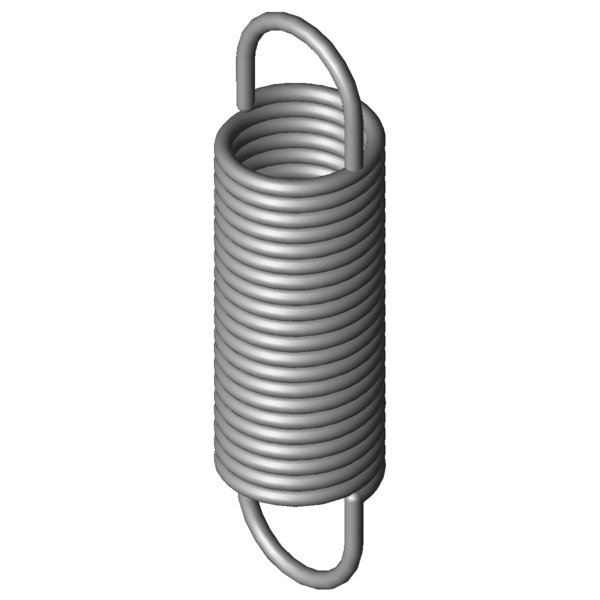

Obrázek produktu Prodlužovací pružina RZ-147K-21I

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-147K-21I

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	2,2	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	20	mm	Vnější průměr vinutí
Dh	23,8	mm	Nejmenší průměr dutinky
L0	75,5	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	49,5	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	155,7	mm	Největší délka při statickém zatížení
sn	80,2	mm	Největší dráha pružiny při statickém zatížení
Fn	147,2	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	13	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	1,69	N/mm	Tuhost pružiny
F0	11,7	N	Vnitřní předpínací síla
Fntol	9,4	N	(+/-) Tolerance při statické maximální síle
L0tol	1,8	mm	(+/-) Tolerance nenapnuté délky
Detol	0,45	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	25	Stupně	Tolerance polohy oka
Gew	39,0793	g	Hmotnost výrobku
PG	#ZM	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-147K-21I Nerezová ocel Ø 2,2 x 20 x 75,5 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-147K-21I Nerezová ocel Ø 2,2 x 20 x 75,5 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-147K-21I Nerezová ocel Ø 2,2 x 20 x 75,5 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-147K-21I Nerezová ocel Ø 2,2 x 20 x 75,5 mm / 180°

síla-dráha-výpočet Prodlužovací pružina RZ-147K-21I

Formulář dotazu Prodlužovací pružina RZ-147K-21I Nerezová ocel Ø 2,2 x 20 x 75,5 mm / 180°

Formulář dotazu Prodlužovací pružina RZ-147K-21I

Podobné tažné pružiny pro Prodlužovací pružina RZ-147K-21I Nerezová ocel Ø 2,2 x 20 x 75,5 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-147K-21I	1.4310	2,2	20	75,5	147,2	155,7	80,2	1,69	100,0 \| 100,0 \| 100,0 \| 100,0
Z-147K-21I	EN 10270-1	2,2	20	75,5	176,1	157,5	82	1,968	92,1 \| 100,0 \| 90,7 \| 85,5

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-115F-12I	20	65,3	0,213	1.4310	44,2	263,2	197,9	43,6 \| 83,4 \| 35,3 \| 12,2
RZ-117AI	21,6	85	0,214	1.4310	56,93	336,07	251,07	44,1 \| 84,7 \| 35,3 \| 12,4
RZ-115V-11I	20	70	0,254	1.4310	51,22	258,73	188,73	46,8 \| 87,0 \| 38,6 \| 14,8
RZ-117I	21,6	71	0,293	1.4310	56,93	254,62	183,62	48,2 \| 86,5 \| 41,2 \| 16,9
RZ-130E-12I	24	80,3	0,343	1.4310	73,5	284	203,7	50,2 \| 86,4 \| 44,7 \| 19,7
RZ-120I	17,6	64,6	0,571	1.4310	69,37	177,26	112,66	58,3 \| 82,1 \| 59,2 \| 33,5
RZ-130HI	20	73	0,622	1.4310	84,95	200,74	127,74	63,1 \| 92,8 \| 60,2 \| 36,2
RZ-121HI	15,5	75,5	0,637	1.4310	78,31	189,25	113,75	60,9 \| 83,4 \| 61,9 \| 37,5
RZ-135AI	22	72,8	0,852	1.4310	103,4	185,61	112,81	71,1 \| 92,7 \| 70,7 \| 49,9
RZ-135I	22	70,8	0,897	1.4310	103,4	178,11	107,31	72,3 \| 91,9 \| 72,5 \| 52,5
RZ-130GI	20	56,8	0,983	1.4310	84,95	137,62	80,82	73,8 \| 85,7 \| 78,5 \| 57,3
RZ-140AI	18	87,4	1,085	1.4310	125,1	194,05	106,65	77,7 \| 89,1 \| 80,1 \| 63,9
RZ-147K-01I	20	90,9	1,275	1.4310	147,2	197,16	106,26	85,9 \| 94,4 \| 87,7 \| 75,5
RZ-137I	18,6	65	1,57	1.4310	121,3	136,86	71,86	89,3 \| 90,0 \| 86,0 \| 92,0
RZ-147K-21I	20	75,5	1,69	1.4310	147,2	155,7	80,2	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-140I	18	64,4	1,753	1.4310	125,1	130,42	66,02	89,8 \| 88,7 \| 83,7 \| 96,9
RZ-156HI	20	91	2,501	1.4310	207,8	167,71	76,71	80,4 \| 90,3 \| 83,2 \| 67,8
RZ-156GI	20	86	2,714	1.4310	207,8	156,7	70,7	78,0 \| 91,9 \| 79,5 \| 62,4
RZ-158I	18,5	86,6	3,406	1.4310	223,4	146,91	60,31	69,8 \| 89,2 \| 70,5 \| 49,5
RZ-147NI	15	74,2	3,989	1.4310	192,2	118,22	44,02	66,3 \| 91,1 \| 65,7 \| 42,0
RZ-156FI	20	63,5	4,398	1.4310	207,8	107,12	43,62	63,9 \| 90,7 \| 62,6 \| 38,5
RZ-157AI	18,5	62	5,755	1.4310	223,4	97,69	35,69	57,4 \| 87,5 \| 55,2 \| 29,3
RZ-162MI	20	70,6	6,819	1.4310	282,9	108,87	38,27	55,1 \| 90,7 \| 49,9 \| 24,8
RZ-172I	23,2	68,4	9,973	1.4310	356,7	101,73	33,33	46,8 \| 81,9 \| 41,4 \| 17,2
RZ-162U-39I	18	86	10,244	1.4310	373,9	119,07	33,07	46,7 \| 83,7 \| 40,3 \| 16,2
RZ-175I	19,2	62	19,478	1.4310	422,9	81,85	19,85	40,2 \| 82,3 \| 29,8 \| 8,6
RZ-177RI	18	78,5	31,754	1.4310	617,1	96,13	17,63	36,9 \| 82,4 \| 22,9 \| 5,2

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-147K-21I

Země původu: DE, German; Prodlužovací pružina RZ-147K-21I
