Prodlužovací pružina RZ-106BI Nerezová ocel Ø 1,25 x 13,7 x 88,7 mm / 180°

Cenová stupnice - Prodlužovací pružina RZ-106BI

Množství	Jedn. cena [EUR]
1	6,7100 EUR
2	4,2300 EUR
3	3,0800 EUR
7	2,6300 EUR
17	1,3800 EUR
37	1,0500 EUR
75	0,8600 EUR
125	0,7979 EUR
175	0,7848 EUR
250	0,7607 EUR
350	0,7408 EUR
450	0,6532 EUR

Prodlužovací pružina Nakoupit

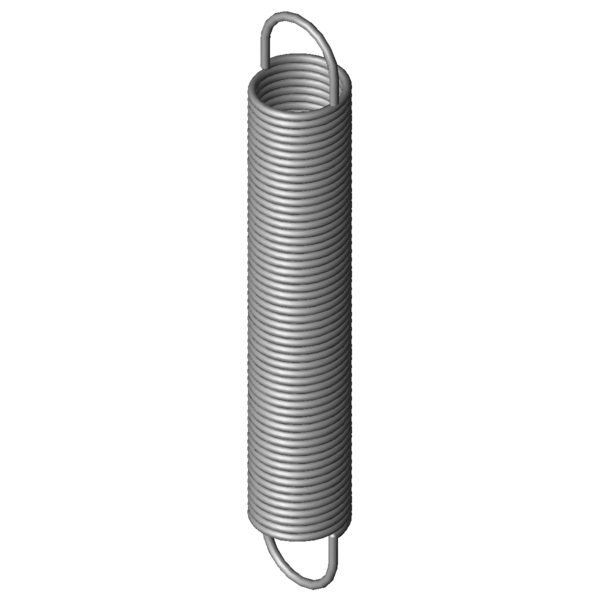

Obrázek produktu Prodlužovací pružina RZ-106BI

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-106BI

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	1,25	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	13,7	mm	Vnější průměr vinutí
Dh	16,9	mm	Nejmenší průměr dutinky
L0	88,7	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	70,63	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	294,87	mm	Největší délka při statickém zatížení
sn	206,17	mm	Největší dráha pružiny při statickém zatížení
Fn	44,22	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	9,03	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,199	N/mm	Tuhost pružiny
F0	3,101	N	Vnitřní předpínací síla
Fntol	2,55	N	(+/-) Tolerance při statické maximální síle
L0tol	1,8	mm	(+/-) Tolerance nenapnuté délky
Detol	0,35	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	48	Stupně	Tolerance polohy oka
Gew	21,7297	g	Hmotnost výrobku
PG	ZL	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-106BI Nerezová ocel Ø 1,25 x 13,7 x 88,7 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-106BI Nerezová ocel Ø 1,25 x 13,7 x 88,7 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-106BI Nerezová ocel Ø 1,25 x 13,7 x 88,7 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-106BI Nerezová ocel Ø 1,25 x 13,7 x 88,7 mm / 180°

síla-dráha-výpočet Prodlužovací pružina RZ-106BI

Formulář dotazu Prodlužovací pružina RZ-106BI Nerezová ocel Ø 1,25 x 13,7 x 88,7 mm / 180°

Formulář dotazu Prodlužovací pružina RZ-106BI

Podobné tažné pružiny pro Prodlužovací pružina RZ-106BI Nerezová ocel Ø 1,25 x 13,7 x 88,7 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-106BI	1.4310	1,25	13,7	88,7	44,22	294,87	206,17	0,199	100,0 \| 100,0 \| 100,0 \| 100,0
Z-106BI	EN 10270-1	1,25	13,7	88,7	52,74	299,11	210,41	0,232	92,2 \| 100,0 \| 90,9 \| 85,6

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-084AI	13,5	73,4	0,084	1.4310	23,77	340,44	267,04	64,7 \| 87,1 \| 65,5 \| 41,5
RZ-100E-14I	14	86,4	0,1	1.4310	29,34	362,8	276,4	71,5 \| 94,4 \| 70,5 \| 49,5
RZ-087DI	11	85,4	0,126	1.4310	28,97	296,32	210,92	77,1 \| 85,5 \| 81,6 \| 64,0
RZ-106DI	13,7	108,7	0,155	1.4310	44,22	374,31	265,61	86,8 \| 93,9 \| 88,8 \| 77,6
RZ-100KI	12	82,8	0,166	1.4310	34,95	278,51	195,71	86,6 \| 89,6 \| 87,0 \| 83,3
RZ-106CI	13,7	98,7	0,174	1.4310	44,22	334,59	235,89	92,6 \| 96,6 \| 93,7 \| 87,4
RZ-106BI	13,7	88,7	0,199	1.4310	44,22	294,87	206,17	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-106AI	13,7	80	0,228	1.4310	44,22	260,17	180,17	92,6 \| 96,7 \| 93,7 \| 87,4
RZ-106GI	12,7	96,3	0,228	1.4310	47,55	288,82	192,52	91,7 \| 94,9 \| 93,2 \| 86,8
RZ-115V-25I	15	101,5	0,337	1.4310	67,55	286,92	185,42	74,6 \| 87,4 \| 77,7 \| 58,9
RZ-115KI	15	76,9	0,338	1.4310	55,72	228,74	151,84	74,7 \| 89,1 \| 76,5 \| 58,4
RZ-109CI	11,2	92,7	0,353	1.4310	53,56	233,29	140,59	74,7 \| 92,5 \| 75,4 \| 56,3
RZ-115V-24I	15	91	0,387	1.4310	67,55	252,16	161,16	71,2 \| 90,7 \| 71,8 \| 51,2
RZ-115V-23I	15	82	0,445	1.4310	67,55	222,37	140,37	66,8 \| 89,0 \| 66,8 \| 44,6
RZ-121KI	15,5	96	0,459	1.4310	78,31	253,89	157,89	65,4 \| 86,3 \| 66,5 \| 43,2
RZ-121JI	15,5	86,5	0,527	1.4310	78,31	224,02	137,52	62,4 \| 88,0 \| 61,6 \| 37,7
RZ-124BI	14,1	105	0,549	1.4310	85,63	249,56	144,56	61,2 \| 86,6 \| 60,9 \| 36,2
RZ-124AI	14,1	94,2	0,631	1.4310	85,63	219,85	125,65	59,2 \| 89,8 \| 56,3 \| 31,5
RZ-115V-35I	12	96,5	0,715	1.4310	83,35	204,97	108,47	56,1 \| 87,6 \| 52,8 \| 27,9
RZ-124I	14,1	83	0,743	1.4310	85,63	189,73	106,73	56,0 \| 89,6 \| 51,7 \| 26,7
RZ-115V-34I	12	86	0,823	1.4310	83,35	180,28	94,28	54,3 \| 89,3 \| 49,4 \| 24,3
RZ-124GI	12,7	92	0,902	1.4310	94,45	189,36	97,36	52,7 \| 89,1 \| 47,0 \| 22,1

Počet podobných kovových pružin: 21

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-106BI

Země původu: DE, German; Prodlužovací pružina RZ-106BI
