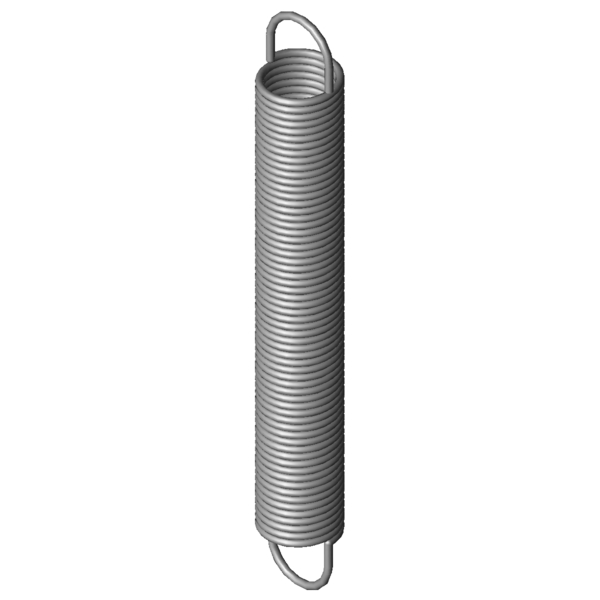

Domov » Výrobek » Tažné pružiny » rz-106gi Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Prodlužovací pružina RZ-106GI Nerezová ocel Ø 1,25 x 12,7 x 96,3 mm / 180° Cenová stupnice - Prodlužovací pružina RZ-106GI Množství Jedn. cena [EUR] 1 6,8600 EUR 2 4,3200 EUR 3 3,3700 EUR 7 2,8700 EUR 17 1,4400 EUR 37 1,1200 EUR 75 0,9700 EUR 125 0,8996 EUR 175 0,8860 EUR 250 0,8679 EUR 350 0,8284 EUR 450 0,7603 EUR Prodlužovací pružina Nakoupit Obrázek produktu Prodlužovací pružina RZ-106GI Množství:Množství: Přidat do nákupního košíku Technické údaje - Prodlužovací pružina RZ-106GI Značka Hodnota Jednotka Popis Materiálu 1.4310 - Druh materiálu Oefo 1/1 deutsche - Tvar oka F1 N Síla předepjaté pružiny L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok) s1 mm Dráha předepjaté pružiny F2 N Síla zatížené pružiny L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok) s2 mm Dráha zatížené pružiny Poloha oka 180 ° Poloha oka (úhel zkroucení mezi oběma oky) d 1,25 mm Prumer drátu D mm Střední průměr vinutí De 12,7 mm Vnější průměr vinutí Dh 15 mm Nejmenší průměr dutinky L0 96,3 mm Délka nezatížené pružiny (mezi vnitřními hranami ok) Lk 79,38 mm Délka nezatíženého tělesa pružiny s předepnutím Ln mm Největší délka při statickém zatížení sn 192,52 mm Největší dráha pružiny při statickém zatížení Fn 47,55 N Maximální síla při statickém zatížení n Stück Anzahl der federnden Windungen nt Kus Počet vinutí Lh 8,46 mm Vzdálenost vnitřní hrany oka od tělesa pružiny R 0,228 N/mm Tuhost pružiny F0 3,711 N Vnitřní předpínací síla Fntol 2,72 N (+/-) Tolerance při statické maximální síle L0tol 1,8 mm (+/-) Tolerance nenapnuté délky Detol 0,35 mm (+/-) Tolerance vnějšího průměru vinutí Oesttol 49 Stupně Tolerance polohy oka Gew 22,4277 g Hmotnost výrobku PG ZM - Cenová skupina pro tento výrobek Technický výkres Prodlužovací pružina Datový list Prodlužovací pružina RZ-106GI Nerezová ocel Ø 1,25 x 12,7 x 96,3 mm / 180° Datový list stáhnout soubor pdf Charakteristika kovové pružiny Prodlužovací pružina RZ-106GI Nerezová ocel Ø 1,25 x 12,7 x 96,3 mm / 180° Charakteristika kovové pružiny stáhnout soubor pdf CAD data Prodlužovací pružina RZ-106GI Nerezová ocel Ø 1,25 x 12,7 x 96,3 mm / 180° CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Prodlužovací pružina RZ-106GI Nerezová ocel Ø 1,25 x 12,7 x 96,3 mm / 180° síla-dráha-výpočet Prodlužovací pružina RZ-106GI Formulář dotazu Prodlužovací pružina RZ-106GI Nerezová ocel Ø 1,25 x 12,7 x 96,3 mm / 180° Formulář dotazu Prodlužovací pružina RZ-106GI Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-106GI Země původu: DE, German; Prodlužovací pružina RZ-106GI Obrázek produktu - Tažné pružiny RZ-106GI QR-Code: Prodlužovací pružina RZ-106GI
