Prodlužovací pružina RZ-115V-29I Nerezová ocel Ø 1,5 x 12 x 29 mm / 180°

Cenová stupnice - Prodlužovací pružina RZ-115V-29I

Množství	Jedn. cena [EUR]
1	6,2300 EUR
2	3,9200 EUR
3	2,5300 EUR
7	2,1100 EUR
17	1,0500 EUR
37	0,6800 EUR
75	0,5300 EUR
125	0,4970 EUR
175	0,4834 EUR
250	0,4713 EUR
350	0,4452 EUR
450	0,4355 EUR

Prodlužovací pružina Nakoupit

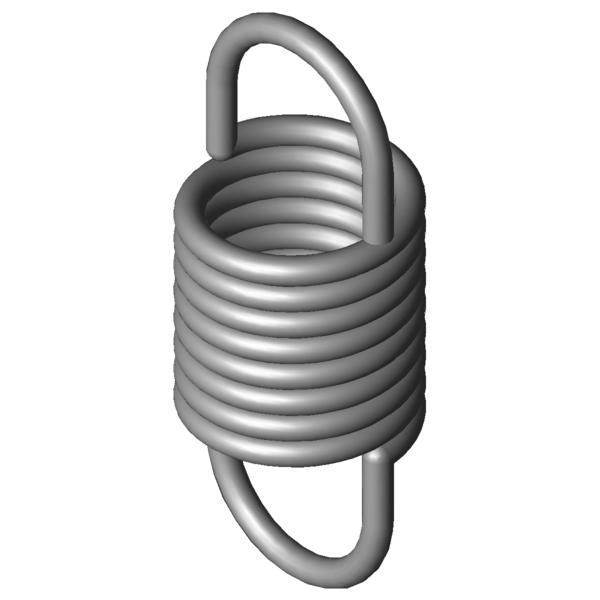

Obrázek produktu Prodlužovací pružina RZ-115V-29I

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-115V-29I

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	1,5	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	12	mm	Vnější průměr vinutí
Dh	14,6	mm	Nejmenší průměr dutinky
L0	29	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	14,25	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	46,23	mm	Největší délka při statickém zatížení
sn	17,23	mm	Největší dráha pružiny při statickém zatížení
Fn	83,35	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	7,38	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	4,502	N/mm	Tuhost pružiny
F0	5,771	N	Vnitřní předpínací síla
Fntol	7,03	N	(+/-) Tolerance při statické maximální síle
L0tol	0,8	mm	(+/-) Tolerance nenapnuté délky
Detol	0,3	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	17	Stupně	Tolerance polohy oka
Gew	4,7245	g	Hmotnost výrobku
PG	ZG	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-115V-29I Nerezová ocel Ø 1,5 x 12 x 29 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-115V-29I Nerezová ocel Ø 1,5 x 12 x 29 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-115V-29I Nerezová ocel Ø 1,5 x 12 x 29 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-115V-29I Nerezová ocel Ø 1,5 x 12 x 29 mm / 180°

síla-dráha-výpočet Prodlužovací pružina RZ-115V-29I

Formulář dotazu Prodlužovací pružina RZ-115V-29I Nerezová ocel Ø 1,5 x 12 x 29 mm / 180°

Formulář dotazu Prodlužovací pružina RZ-115V-29I

Podobné tažné pružiny pro Prodlužovací pružina RZ-115V-29I Nerezová ocel Ø 1,5 x 12 x 29 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-115V-29I	1.4310	1,5	12	29	83,35	46,23	17,23	4,502	100,0 \| 100,0 \| 100,0 \| 100,0
Z-115V-29I	EN 10270-1	1,5	12	29	98,5	46,42	17,42	5,241	92,4 \| 100,0 \| 91,8 \| 85,6

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-082I	13,5	31,4	0,39	1.4310	23,77	88,8	57,4	40,2 \| 82,6 \| 29,3 \| 8,6
RZ-081GI	10	28,4	0,491	1.4310	23,6	73,13	44,73	41,6 \| 80,4 \| 33,4 \| 10,9
RZ-100E-10I	14	31,2	0,628	1.4310	29,34	75	43,8	45,0 \| 84,0 \| 37,3 \| 13,8
RZ-100GI	12	34,4	0,638	1.4310	34,95	85,38	50,98	46,0 \| 85,9 \| 37,9 \| 14,2
RZ-085I	11	27,4	0,761	1.4310	28,97	62,3	34,9	47,8 \| 84,3 \| 42,1 \| 17,2
RZ-104I	13,7	34,2	0,962	1.4310	44,22	76,92	42,72	51,1 \| 85,2 \| 46,7 \| 21,4
RZ-100FI	12	27,8	1,041	1.4310	34,95	59,05	31,25	53,8 \| 89,7 \| 48,5 \| 23,1
RZ-087KI	9,4	26	1,181	1.4310	33,65	52,2	26,2	52,6 \| 78,2 \| 53,1 \| 26,5
RZ-106E-10I	12,7	32,7	1,237	1.4310	47,55	68,14	35,44	56,5 \| 88,8 \| 52,8 \| 27,7
RZ-107I	11,2	30,2	1,885	1.4310	53,56	56,49	26,29	66,0 \| 90,9 \| 64,9 \| 42,1
RZ-109E-10I	10	32	2,199	1.4310	59,56	57	25	68,4 \| 85,8 \| 70,2 \| 49,2
RZ-115V-30I	12	36,5	2,834	1.4310	83,35	63,87	27,37	79,2 \| 93,2 \| 81,5 \| 63,0
RZ-124F-01I	12,7	36	3,646	1.4310	94,45	60,1	24,1	83,5 \| 89,6 \| 79,9 \| 81,0
RZ-110I	9,2	27	3,696	1.4310	64,34	42,94	15,94	84,2 \| 84,4 \| 84,9 \| 83,4
RZ-115V-29I	12	29	4,502	1.4310	83,35	46,23	17,23	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-125I	11,6	34,2	4,986	1.4310	102,6	53,21	19,01	89,1 \| 91,7 \| 85,9 \| 89,6
RZ-115MI	10	26,9	5,563	1.4310	81,51	40,13	13,23	85,2 \| 89,8 \| 87,3 \| 78,5
RZ-130LI	12	33,2	9,111	1.4310	137	47,03	13,83	69,9 \| 90,2 \| 70,6 \| 48,8
RZ-128I	9,6	31	9,739	1.4310	121,7	42,53	11,53	67,5 \| 89,1 \| 67,7 \| 45,8
RZ-145I	12	38,3	12,174	1.4310	181,5	51,92	13,62	60,8 \| 83,6 \| 62,5 \| 36,3
RZ-130QI	9	28,4	25,905	1.4310	175,9	34,32	5,92	47,5 \| 85,4 \| 40,9 \| 16,3
RZ-147QI	11	34,8	31,661	1.4310	251,8	41,97	7,17	44,1 \| 81,1 \| 37,4 \| 13,8
RZ-147E-01I	10	29,6	32,169	1.4310	212	35,46	5,86	45,2 \| 85,4 \| 36,7 \| 13,4

Počet podobných kovových pružin: 22

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-115V-29I

Země původu: DE, German; Prodlužovací pružina RZ-115V-29I
