Prodlužovací pružina RZ-115V-30I Nerezová ocel Ø 1,5 x 12 x 36,5 mm / 180°

Cenová stupnice - Prodlužovací pružina RZ-115V-30I

Množství Jedn. cena [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5339 EUR
175 0,5280 EUR
250 0,5147 EUR
350 0,4963 EUR
450 0,4768 EUR

Prodlužovací pružina Nakoupit

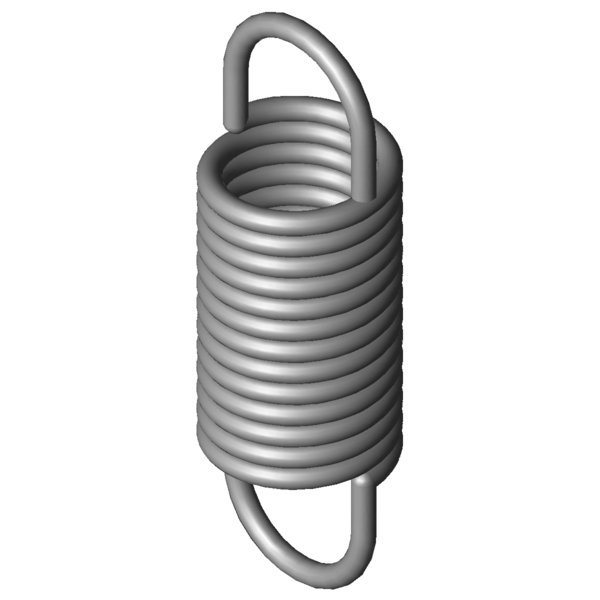

Obrázek produktu Prodlužovací pružina RZ-115V-30I
Obrázek produktu Prodlužovací pružina RZ-115V-30I
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-115V-30I

Značka Hodnota Jednotka Popis
Materiálu 1.4310 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 180 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 1,5 mm Prumer drátu
D mm Střední průměr vinutí
De 12 mm Vnější průměr vinutí
Dh 14,6 mm Nejmenší průměr dutinky
L0 36,5 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 21,75 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 63,87 mm Největší délka při statickém zatížení
sn 27,37 mm Největší dráha pružiny při statickém zatížení
Fn 83,35 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 7,37 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 2,834 N/mm Tuhost pružiny
F0 5,771 N Vnitřní předpínací síla
Fntol 6,96 N (+/-) Tolerance při statické maximální síle
L0tol 0,8 mm (+/-) Tolerance nenapnuté délky
Detol 0,3 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 21 Stupně Tolerance polohy oka
Gew 7,0291 g Hmotnost výrobku
PG ZH - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-115V-30I Nerezová ocel Ø 1,5 x 12 x 36,5 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-115V-30I Nerezová ocel Ø 1,5 x 12 x 36,5 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-115V-30I Nerezová ocel Ø 1,5 x 12 x 36,5 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-115V-30I Nerezová ocel Ø 1,5 x 12 x 36,5 mm / 180°

síla-dráha-výpočet Prodlužovací pružina RZ-115V-30I

Formulář dotazu Prodlužovací pružina RZ-115V-30I Nerezová ocel Ø 1,5 x 12 x 36,5 mm / 180°

Formulář dotazu Prodlužovací pružina RZ-115V-30I

Podobné tažné pružiny pro Prodlužovací pružina RZ-115V-30I Nerezová ocel Ø 1,5 x 12 x 36,5 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
RZ-115V-30I 1.4310 1,5 12 36,5 83,35 63,87 27,37 2,834 100,0 | 100,0 | 100,0 | 100,0
Z-115V-30I EN 10270-1 1,5 12 36,5 98,5 64,16 27,66 3,3 92,4 | 100,0 | 91,8 | 85,5
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
RZ-081E-01I 12,5 28 0,387 1.4310 19,8 76,8 48,8 43,6 | 77,6 | 39,9 | 13,3
RZ-082I 13,5 31,4 0,39 1.4310 23,77 88,8 57,4 44,1 | 80,5 | 38,1 | 13,6
RZ-100HI 12 44,3 0,404 1.4310 34,95 124,89 80,59 45,8 | 85,2 | 37,9 | 14,2
RZ-088I 9,4 38 0,603 1.4310 33,65 89,28 51,28 49,6 | 80,4 | 46,9 | 21,5
RZ-100GI 12 34,4 0,638 1.4310 34,95 85,38 50,98 53,2 | 89,2 | 47,8 | 22,5
RZ-092I 9 37,2 0,698 1.4310 35,06 83,02 45,82 52,0 | 79,9 | 50,9 | 25,1
RZ-104I 13,7 34,2 0,962 1.4310 44,22 76,92 42,72 60,3 | 88,2 | 58,6 | 34,0
RZ-100FI 12 27,8 1,041 1.4310 34,95 59,05 31,25 61,5 | 83,2 | 64,8 | 36,7
RZ-106E-10I 12,7 32,7 1,237 1.4310 47,55 68,14 35,44 66,8 | 89,1 | 67,1 | 44,1
RZ-115E-10I 11,3 42,1 1,282 1.4310 59,25 84,7 42,6 67,5 | 89,2 | 67,7 | 45,7
RZ-115GI 15 34,9 1,407 1.4310 55,72 71,42 36,52 70,2 | 89,6 | 70,9 | 50,1
RZ-107I 11,2 30,2 1,885 1.4310 53,56 56,49 26,29 77,8 | 86,5 | 80,2 | 66,9
RZ-109E-10I 10 32 2,199 1.4310 59,56 57 25 81,5 | 84,8 | 81,4 | 78,2
RZ-122I 14,1 38,2 2,553 1.4310 85,63 69,27 31,07 91,6 | 91,5 | 92,7 | 90,5
RZ-115V-30I 12 36,5 2,834 1.4310 83,35 63,87 27,37 100,0 | 100,0 | 100,0 | 100,0
RZ-115NI 10 35,3 3,41 1.4310 81,51 56,89 21,59 86,7 | 91,1 | 88,3 | 80,7
RZ-124F-01I 12,7 36 3,646 1.4310 94,45 60,1 24,1 87,2 | 95,6 | 88,2 | 77,7
RZ-115V-29I 12 29 4,502 1.4310 83,35 46,23 17,23 79,2 | 93,2 | 81,5 | 63,0
RZ-125I 11,6 34,2 4,986 1.4310 102,6 53,21 19,01 75,5 | 94,7 | 75,3 | 56,4
RZ-130MI 12 44 5,584 1.4310 137 66,57 22,57 70,2 | 88,8 | 71,7 | 50,2
RZ-130LI 12 33,2 9,111 1.4310 137 47,03 13,83 59,3 | 91,4 | 55,7 | 30,7
RZ-145I 12 38,3 12,174 1.4310 181,5 51,92 13,62 53,6 | 90,1 | 47,8 | 22,9
RZ-147QI 11 34,8 31,661 1.4310 251,8 41,97 7,17 41,1 | 85,1 | 29,6 | 8,7
Počet podobných kovových pružin: 22

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-115V-30I

Země původu: DE, German; Prodlužovací pružina RZ-115V-30I
