Prodlužovací pružina RZ-115GI Nerezová ocel Ø 1,4 x 15 x 34,9 mm / 180°

Cenová stupnice - Prodlužovací pružina RZ-115GI

Množství	Jedn. cena [EUR]
1	6,3400 EUR
2	3,9900 EUR
3	2,6300 EUR
7	2,1900 EUR
17	1,1200 EUR
37	0,7600 EUR
75	0,5700 EUR
125	0,5339 EUR
175	0,5280 EUR
250	0,5147 EUR
350	0,4963 EUR
450	0,4768 EUR

Prodlužovací pružina Nakoupit

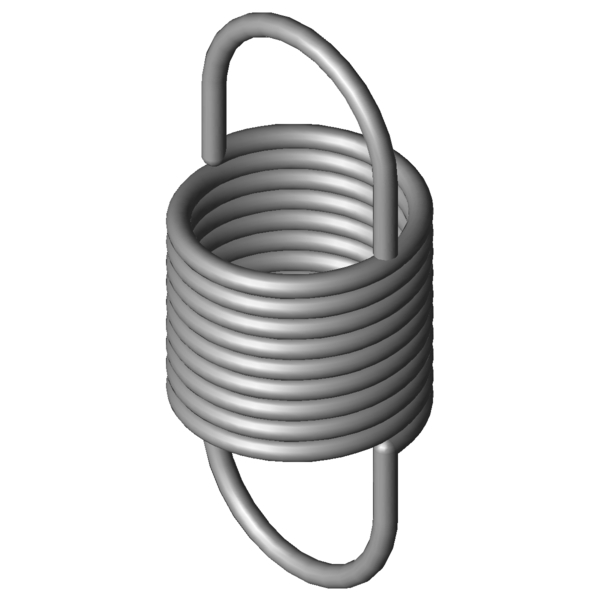

Obrázek produktu Prodlužovací pružina RZ-115GI

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-115GI

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	1,4	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	15	mm	Vnější průměr vinutí
Dh	17,5	mm	Nejmenší průměr dutinky
L0	34,9	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	14,7	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	71,42	mm	Největší délka při statickém zatížení
sn	36,52	mm	Největší dráha pružiny při statickém zatížení
Fn	55,72	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	10,1	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	1,407	N/mm	Tuhost pružiny
F0	4,351	N	Vnitřní předpínací síla
Fntol	4,64	N	(+/-) Tolerance při statické maximální síle
L0tol	0,9	mm	(+/-) Tolerance nenapnuté délky
Detol	0,35	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	20	Stupně	Tolerance polohy oka
Gew	5,8507	g	Hmotnost výrobku
PG	ZH	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-115GI Nerezová ocel Ø 1,4 x 15 x 34,9 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-115GI Nerezová ocel Ø 1,4 x 15 x 34,9 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-115GI Nerezová ocel Ø 1,4 x 15 x 34,9 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-115GI Nerezová ocel Ø 1,4 x 15 x 34,9 mm / 180°

síla-dráha-výpočet Prodlužovací pružina RZ-115GI

Formulář dotazu Prodlužovací pružina RZ-115GI Nerezová ocel Ø 1,4 x 15 x 34,9 mm / 180°

Formulář dotazu Prodlužovací pružina RZ-115GI

Podobné tažné pružiny pro Prodlužovací pružina RZ-115GI Nerezová ocel Ø 1,4 x 15 x 34,9 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-115GI	1.4310	1,4	15	34,9	55,72	71,42	36,52	1,407	100,0 \| 100,0 \| 100,0 \| 100,0
Z-115GI	EN 10270-1	1,4	15	34,9	66,08	71,93	37,03	1,638	92,3 \| 100,0 \| 91,5 \| 85,5

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-068I	10,8	35,5	0,146	1.4310	15,67	135,97	100,47	39,4 \| 75,8 \| 32,2 \| 10,2
RZ-081E-03I	12,5	41,5	0,15	1.4310	19,8	167,4	125,9	39,9 \| 77,2 \| 32,3 \| 10,3
RZ-083I	13,5	44,4	0,183	1.4310	23,77	166,69	122,29	43,0 \| 80,0 \| 36,3 \| 12,7
RZ-081E-02I	12,5	33,5	0,237	1.4310	19,8	113,2	79,7	46,1 \| 81,2 \| 40,7 \| 16,3
RZ-100E-11I	14	38	0,385	1.4310	29,34	109,79	71,79	55,5 \| 87,9 \| 51,8 \| 26,8
RZ-081E-01I	12,5	28	0,387	1.4310	19,8	76,8	48,8	52,6 \| 75,9 \| 55,2 \| 26,6
RZ-082I	13,5	31,4	0,39	1.4310	23,77	88,8	57,4	54,7 \| 83,8 \| 53,1 \| 27,1
RZ-101I	17,2	39,8	0,458	1.4310	35,5	112,53	72,73	59,0 \| 88,1 \| 57,0 \| 32,0
RZ-100E-10I	14	31,2	0,628	1.4310	29,34	75	43,8	66,3 \| 87,1 \| 68,0 \| 43,9
RZ-100GI	12	34,4	0,638	1.4310	34,95	85,38	50,98	65,9 \| 85,7 \| 67,2 \| 44,9
RZ-115HI	15	43,3	0,862	1.4310	55,72	102,88	59,58	78,5 \| 93,5 \| 80,6 \| 61,3
RZ-104I	13,7	34,2	0,962	1.4310	44,22	76,92	42,72	81,0 \| 92,9 \| 82,4 \| 67,8
RZ-106E-10I	12,7	32,7	1,237	1.4310	47,55	68,14	35,44	89,4 \| 89,2 \| 91,2 \| 87,9
RZ-115V-20I	15	41,5	1,334	1.4310	67,55	88,29	46,79	89,1 \| 92,5 \| 80,3 \| 94,6
RZ-115GI	15	34,9	1,407	1.4310	55,72	71,42	36,52	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-121FI	15,5	43,5	1,582	1.4310	78,31	89,34	45,84	84,3 \| 88,2 \| 75,4 \| 89,3
RZ-122I	14,1	38,2	2,553	1.4310	85,63	69,27	31,07	73,8 \| 91,0 \| 75,1 \| 55,4
RZ-130K-20I	16	45	2,566	1.4310	105	82,8	37,8	70,9 \| 83,0 \| 74,8 \| 54,9
RZ-115V-30I	12	36,5	2,834	1.4310	83,35	63,87	27,37	70,2 \| 89,6 \| 70,9 \| 50,1
RZ-115NI	10	35,3	3,41	1.4310	81,51	56,89	21,59	64,2 \| 88,5 \| 63,7 \| 40,4
RZ-124F-01I	12,7	36	3,646	1.4310	94,45	60,1	24,1	63,7 \| 89,7 \| 62,5 \| 38,9
RZ-115V-29I	12	29	4,502	1.4310	83,35	46,23	17,23	58,0 \| 85,5 \| 57,0 \| 31,5
RZ-125I	11,6	34,2	4,986	1.4310	102,6	53,21	19,01	56,4 \| 87,6 \| 53,2 \| 28,3
RZ-141E-10I	16	41	5,371	1.4310	139,7	64,8	23,8	53,8 \| 83,0 \| 52,5 \| 26,0
RZ-142I	14,5	42,8	6,233	1.4310	153	65,22	22,42	51,3 \| 82,7 \| 48,9 \| 22,4
RZ-130LI	12	33,2	9,111	1.4310	137	47,03	13,83	46,3 \| 84,3 \| 39,3 \| 15,4
RZ-147LI	15	41,2	10,288	1.4310	192,2	58,27	17,07	44,7 \| 82,8 \| 37,9 \| 13,6
RZ-145I	12	38,3	12,174	1.4310	181,5	51,92	13,62	41,9 \| 80,4 \| 34,0 \| 11,4
RZ-147QI	11	34,8	31,661	1.4310	251,8	41,97	7,17	34,7 \| 78,9 \| 20,9 \| 4,3
RZ-162QI	14	44,2	40,296	1.4310	386,7	52,89	8,69	32,2 \| 74,1 \| 19,1 \| 3,4

Počet podobných kovových pružin: 29

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-115GI

Země původu: DE, German; Prodlužovací pružina RZ-115GI
