Prodlužovací pružina RZ-115HI Nerezová ocel Ø 1,4 x 15 x 43,3 mm / 180°

Cenová stupnice - Prodlužovací pružina RZ-115HI

Množství Jedn. cena [EUR]
1 6,4000 EUR
2 4,0300 EUR
3 2,8200 EUR
7 2,3500 EUR
17 1,1600 EUR
37 0,8500 EUR
75 0,6900 EUR
125 0,6356 EUR
175 0,6220 EUR
250 0,6172 EUR
350 0,5899 EUR
450 0,5461 EUR

Prodlužovací pružina Nakoupit

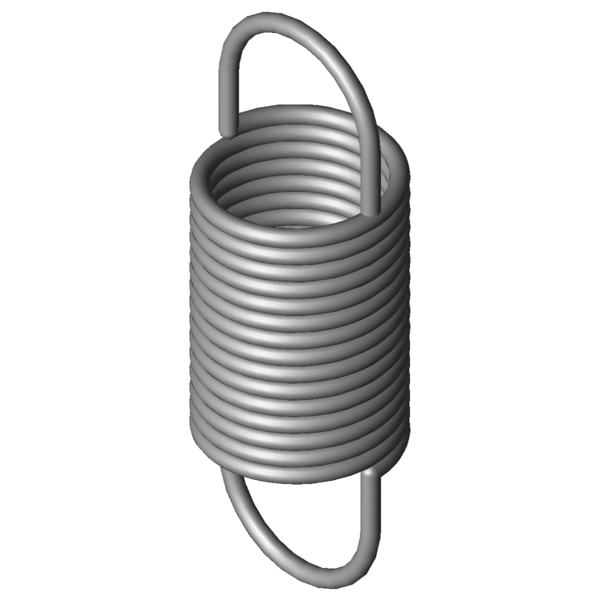

Obrázek produktu Prodlužovací pružina RZ-115HI
Obrázek produktu Prodlužovací pružina RZ-115HI
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-115HI

Značka Hodnota Jednotka Popis
Materiálu 1.4310 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 180 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 1,4 mm Prumer drátu
D mm Střední průměr vinutí
De 15 mm Vnější průměr vinutí
Dh 17,5 mm Nejmenší průměr dutinky
L0 43,3 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 23,1 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 102,88 mm Největší délka při statickém zatížení
sn 59,58 mm Největší dráha pružiny při statickém zatížení
Fn 55,72 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 10,1 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 0,862 N/mm Tuhost pružiny
F0 4,351 N Vnitřní předpínací síla
Fntol 3,98 N (+/-) Tolerance při statické maximální síle
L0tol 1,3 mm (+/-) Tolerance nenapnuté délky
Detol 0,35 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 25 Stupně Tolerance polohy oka
Gew 8,971 g Hmotnost výrobku
PG ZJ - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-115HI Nerezová ocel Ø 1,4 x 15 x 43,3 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-115HI Nerezová ocel Ø 1,4 x 15 x 43,3 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-115HI Nerezová ocel Ø 1,4 x 15 x 43,3 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-115HI Nerezová ocel Ø 1,4 x 15 x 43,3 mm / 180°

síla-dráha-výpočet Prodlužovací pružina RZ-115HI

Formulář dotazu Prodlužovací pružina RZ-115HI Nerezová ocel Ø 1,4 x 15 x 43,3 mm / 180°

Formulář dotazu Prodlužovací pružina RZ-115HI

Podobné tažné pružiny pro Prodlužovací pružina RZ-115HI Nerezová ocel Ø 1,4 x 15 x 43,3 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
RZ-115HI 1.4310 1,4 15 43,3 55,72 102,88 59,58 0,862 100,0 | 100,0 | 100,0 | 100,0
Z-115HI EN 10270-1 1,4 15 43,3 66,08 103,71 60,41 1,004 92,3 | 100,0 | 91,5 | 85,5
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
RZ-081E-04I 12,5 47,5 0,117 1.4310 19,8 209,4 161,9 42,9 | 79,6 | 36,2 | 13,1
RZ-081E-03I 12,5 41,5 0,15 1.4310 19,8 167,4 125,9 46,5 | 81,2 | 41,4 | 16,8
RZ-083I 13,5 44,4 0,183 1.4310 23,77 166,69 122,29 50,9 | 86,3 | 45,7 | 20,8
RZ-100E-12I 14 49 0,244 1.4310 29,34 162,28 113,28 55,7 | 86,8 | 52,6 | 27,7
RZ-100E-11I 14 38 0,385 1.4310 29,34 109,79 71,79 66,0 | 86,6 | 67,8 | 43,7
RZ-100HI 12 44,3 0,404 1.4310 34,95 124,89 80,59 66,7 | 85,4 | 68,3 | 46,4
RZ-105I 13,7 50,5 0,452 1.4310 44,22 141,51 91,01 71,1 | 88,8 | 72,4 | 52,0
RZ-101I 17,2 39,8 0,458 1.4310 35,5 112,53 72,73 71,5 | 89,5 | 72,8 | 52,2
RZ-115JI 15 55,9 0,545 1.4310 55,72 150,08 94,18 79,1 | 92,5 | 81,6 | 63,3
RZ-106E-11I 12,7 50,2 0,558 1.4310 47,55 128,8 78,6 77,3 | 86,7 | 80,6 | 64,7
RZ-115HI 15 43,3 0,862 1.4310 55,72 102,88 59,58 100,0 | 100,0 | 100,0 | 100,0
RZ-108I 11,2 46,5 0,885 1.4310 53,56 102,51 56,01 92,9 | 85,7 | 95,1 | 97,8
RZ-104I 13,7 34,2 0,962 1.4310 44,22 76,92 42,72 84,1 | 86,5 | 75,5 | 90,3
RZ-119I 17,6 43,8 1,217 1.4310 69,37 96,6 52,8 82,1 | 90,5 | 84,5 | 71,2
RZ-115E-10I 11,3 42,1 1,282 1.4310 59,25 84,7 42,6 79,5 | 88,5 | 82,8 | 67,2
RZ-115V-20I 15 41,5 1,334 1.4310 67,55 88,29 46,79 80,6 | 96,4 | 80,5 | 64,8
RZ-115GI 15 34,9 1,407 1.4310 55,72 71,42 36,52 78,5 | 93,5 | 80,6 | 61,3
RZ-121FI 15,5 43,5 1,582 1.4310 78,31 89,34 45,84 74,5 | 94,6 | 74,0 | 54,7
RZ-122I 14,1 38,2 2,553 1.4310 85,63 69,27 31,07 60,8 | 89,9 | 58,6 | 33,9
RZ-130K-20I 16 45 2,566 1.4310 105 82,8 37,8 60,4 | 89,3 | 58,3 | 33,7
RZ-139I 18 48,4 2,972 1.4310 125,1 87,33 38,93 55,0 | 80,9 | 54,9 | 29,1
RZ-141FI 16 53 3,292 1.4310 139,7 91,94 38,94 53,5 | 81,8 | 52,6 | 26,1
RZ-124F-01I 12,7 36 3,646 1.4310 94,45 60,1 24,1 52,9 | 85,1 | 49,7 | 23,9
RZ-141E-10I 16 41 5,371 1.4310 139,7 64,8 23,8 47,3 | 86,1 | 39,9 | 15,9
RZ-130MI 12 44 5,584 1.4310 137 66,57 22,57 46,7 | 85,4 | 39,3 | 15,4
RZ-142I 14,5 42,8 6,233 1.4310 153 65,22 22,42 46,4 | 88,5 | 37,0 | 13,7
Počet podobných kovových pružin: 25

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-115HI

Země původu: DE, German; Prodlužovací pružina RZ-115HI
