Prodlužovací pružina RZ-106E-11I Nerezová ocel Ø 1,25 x 12,7 x 50,2 mm / 180°

Cenová stupnice - Prodlužovací pružina RZ-106E-11I

Množství Jedn. cena [EUR]
1 6,4000 EUR
2 4,0300 EUR
3 2,8200 EUR
7 2,3500 EUR
17 1,1600 EUR
37 0,8500 EUR
75 0,6900 EUR
125 0,6356 EUR
175 0,6220 EUR
250 0,6172 EUR
350 0,5899 EUR
450 0,5461 EUR

Prodlužovací pružina Nakoupit

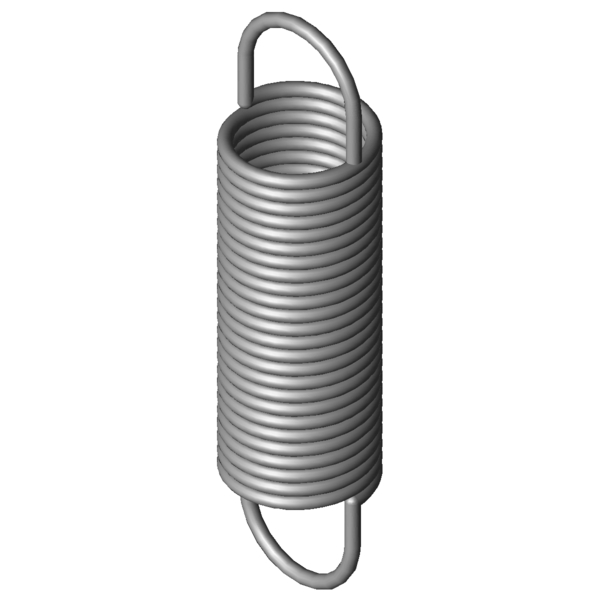

Obrázek produktu Prodlužovací pružina RZ-106E-11I
Obrázek produktu Prodlužovací pružina RZ-106E-11I
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-106E-11I

Značka Hodnota Jednotka Popis
Materiálu 1.4310 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 180 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 1,25 mm Prumer drátu
D mm Střední průměr vinutí
De 12,7 mm Vnější průměr vinutí
Dh 15 mm Nejmenší průměr dutinky
L0 50,2 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 33,13 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 128,8 mm Největší délka při statickém zatížení
sn 78,6 mm Největší dráha pružiny při statickém zatížení
Fn 47,55 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 8,54 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 0,558 N/mm Tuhost pružiny
F0 3,711 N Vnitřní předpínací síla
Fntol 3,05 N (+/-) Tolerance při statické maximální síle
L0tol 1,3 mm (+/-) Tolerance nenapnuté délky
Detol 0,35 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 27 Stupně Tolerance polohy oka
Gew 9,5129 g Hmotnost výrobku
PG ZJ - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-106E-11I Nerezová ocel Ø 1,25 x 12,7 x 50,2 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-106E-11I Nerezová ocel Ø 1,25 x 12,7 x 50,2 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-106E-11I Nerezová ocel Ø 1,25 x 12,7 x 50,2 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-106E-11I Nerezová ocel Ø 1,25 x 12,7 x 50,2 mm / 180°

síla-dráha-výpočet Prodlužovací pružina RZ-106E-11I

Formulář dotazu Prodlužovací pružina RZ-106E-11I Nerezová ocel Ø 1,25 x 12,7 x 50,2 mm / 180°

Formulář dotazu Prodlužovací pružina RZ-106E-11I

Podobné tažné pružiny pro Prodlužovací pružina RZ-106E-11I Nerezová ocel Ø 1,25 x 12,7 x 50,2 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
RZ-106E-11I 1.4310 1,25 12,7 50,2 47,55 128,8 78,6 0,558 100,0 | 100,0 | 100,0 | 100,0
Z-106E-11I EN 10270-1 1,25 12,7 50,2 56,71 130,31 80,11 0,65 92,1 | 100,0 | 91,0 | 85,5
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
RZ-063E-22I 10 49,1 0,054 1.4310 11,53 250,9 201,8 39,5 | 77,5 | 31,6 | 9,4
RZ-069I 10,8 47,5 0,091 1.4310 15,67 209,49 161,99 46,0 | 81,2 | 40,7 | 16,0
RZ-081E-05I 12,5 54,7 0,093 1.4310 19,8 257,7 203 47,9 | 87,4 | 40,2 | 16,1
RZ-084I 13,5 59,4 0,113 1.4310 23,77 256,56 197,16 50,4 | 86,2 | 44,9 | 19,9
RZ-081E-04I 12,5 47,5 0,117 1.4310 19,8 209,4 161,9 51,2 | 88,3 | 45,1 | 20,2
RZ-081E-03I 12,5 41,5 0,15 1.4310 19,8 167,4 125,9 54,1 | 84,4 | 52,0 | 26,0
RZ-083I 13,5 44,4 0,183 1.4310 23,77 166,69 122,29 58,9 | 87,5 | 57,1 | 32,1
RZ-081JI 10 50 0,193 1.4310 23,6 164 114 59,0 | 83,4 | 59,3 | 34,2
RZ-087I 11 55,4 0,222 1.4310 28,97 175,28 119,88 63,0 | 85,7 | 63,2 | 39,9
RZ-100E-12I 14 49 0,244 1.4310 29,34 162,28 113,28 66,8 | 92,1 | 65,5 | 42,8
RZ-100JI 12 60,8 0,25 1.4310 34,95 190,73 129,93 66,6 | 88,4 | 67,0 | 44,5
RZ-087FI 10 50 0,338 1.4310 31,73 136,3 86,3 75,3 | 86,1 | 78,9 | 60,8
RZ-100HI 12 44,3 0,404 1.4310 34,95 124,89 80,59 82,5 | 90,2 | 85,5 | 71,7
RZ-105I 13,7 50,5 0,452 1.4310 44,22 141,51 91,01 89,1 | 97,4 | 89,7 | 80,3
RZ-106E-11I 12,7 50,2 0,558 1.4310 47,55 128,8 78,6 100,0 | 100,0 | 100,0 | 100,0
RZ-108I 11,2 46,5 0,885 1.4310 53,56 102,51 56,01 79,0 | 93,6 | 80,0 | 63,3
RZ-109FI 10 47 1,203 1.4310 59,56 92,74 45,74 68,8 | 90,8 | 69,0 | 46,5
RZ-115E-10I 11,3 42,1 1,282 1.4310 59,25 84,7 42,6 66,8 | 89,7 | 67,2 | 43,5
RZ-115V-31I 12 57,5 1,391 1.4310 83,35 113,26 55,76 64,3 | 88,4 | 64,0 | 40,5
RZ-124F-02I 12,7 52 1,95 1.4310 94,45 97 45 58,1 | 91,6 | 53,8 | 28,8
RZ-115OI 10 47,9 2,157 1.4310 81,51 82,03 34,13 54,7 | 87,8 | 50,9 | 25,3
RZ-126I 11,6 55 2,341 1.4310 102,6 95,49 40,49 53,2 | 86,9 | 48,9 | 23,9
RZ-130NI 12 60,2 3,533 1.4310 137 95,88 35,68 46,1 | 82,4 | 40,1 | 15,8
RZ-129I 9,6 51,8 4,571 1.4310 121,7 76,35 24,55 43,6 | 83,5 | 35,2 | 12,2
RZ-130MI 12 44 5,584 1.4310 137 66,57 22,57 41,8 | 83,9 | 31,7 | 10,0
RZ-147MI 15 54,4 6,306 1.4310 192,2 82,25 27,85 38,9 | 77,9 | 30,1 | 8,8
RZ-146I 12 54,8 7,179 1.4310 181,5 77,89 23,09 39,4 | 82,9 | 27,8 | 7,7
RZ-160I 15 48,5 15,217 1.4310 269,8 64,69 16,19 33,3 | 77,1 | 19,1 | 3,6
RZ-147RI 11 48 19,405 1.4310 251,8 59,69 11,69 33,1 | 79,7 | 16,9 | 2,8
RZ-162QI 14 44,2 40,296 1.4310 386,7 52,89 8,69 29,2 | 74,5 | 11,7 | 1,4
Počet podobných kovových pružin: 29

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-106E-11I

Země původu: DE, German; Prodlužovací pružina RZ-106E-11I
