Prodlužovací pružina RZ-162QI Nerezová ocel Ø 2,8 x 14 x 44,2 mm / 180°

Name: RZ-162QI - Tažné pružiny
SKU: RZ-162QI
Availability: InStock

Cenová stupnice - Prodlužovací pružina RZ-162QI

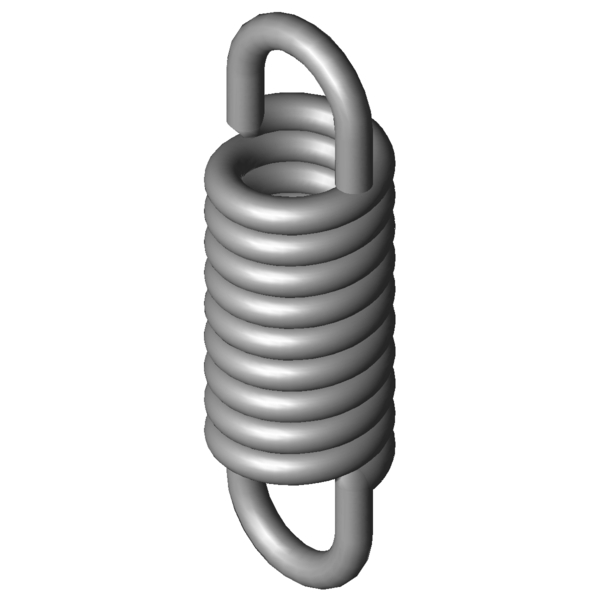

Obrázek produktu Prodlužovací pružina RZ-162QI

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	2,8	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	14	mm	Vnější průměr vinutí
Dh	18,6	mm	Nejmenší průměr dutinky
L0	44,2	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	29,4	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	52,89	mm	Největší délka při statickém zatížení
sn	8,69	mm	Největší dráha pružiny při statickém zatížení
Fn	386,7	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	7,4	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	40,296	N/mm	Tuhost pružiny
F0	36,8	N	Vnitřní předpínací síla
Fntol	66,53	N	(+/-) Tolerance při statické maximální síle
L0tol	1,1	mm	(+/-) Tolerance nenapnuté délky
Detol	0,4	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	16	Stupně	Tolerance polohy oka
Gew	19,2728	g	Hmotnost výrobku
PG	###ZL	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-162QI	1.4310	2,8	14	44,2	386,7	52,89	8,69	40,296	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162QI	EN 10270-1	2,8	14	44,2	466,9	53,17	8,97	46,916	91,8 \| 100,0 \| 89,9 \| 85,5

Počet podobných kovových pružin: 2

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-115GI	15	34,9	1,407	1.4310	55,72	71,42	36,52	32,2 \| 74,1 \| 19,1 \| 3,4
RZ-121FI	15,5	43,5	1,582	1.4310	78,31	89,34	45,84	35,1 \| 82,0 \| 19,6 \| 3,8
RZ-124F-02I	12,7	52	1,95	1.4310	94,45	97	45	34,7 \| 77,6 \| 21,9 \| 4,7
RZ-122I	14,1	38,2	2,553	1.4310	85,63	69,27	31,07	37,4 \| 81,0 \| 25,1 \| 6,2
RZ-130K-20I	16	45	2,566	1.4310	105	82,8	37,8	38,2 \| 83,3 \| 25,1 \| 6,2
RZ-124F-01I	12,7	36	3,646	1.4310	94,45	60,1	24,1	38,5 \| 76,4 \| 30,2 \| 8,8
RZ-141E-10I	16	41	5,371	1.4310	139,7	64,8	23,8	44,5 \| 83,9 \| 36,3 \| 13,2
RZ-130MI	12	44	5,584	1.4310	137	66,57	22,57	44,6 \| 83,2 \| 37,0 \| 13,6
RZ-142I	14,5	42,8	6,233	1.4310	153	65,22	22,42	47,6 \| 88,3 \| 39,2 \| 15,3
RZ-147MI	15	54,4	6,306	1.4310	192,2	82,25	27,85	46,8 \| 84,4 \| 40,5 \| 15,5
RZ-147LI	15	41,2	10,288	1.4310	192,2	58,27	17,07	54,7 \| 88,4 \| 50,3 \| 25,3
RZ-145I	12	38,3	12,174	1.4310	181,5	51,92	13,62	55,5 \| 81,3 \| 55,4 \| 29,9
RZ-160I	15	48,5	15,217	1.4310	269,8	64,69	16,19	63,5 \| 91,3 \| 61,7 \| 37,4
RZ-147RI	11	48	19,405	1.4310	251,8	59,69	11,69	67,1 \| 83,1 \| 69,7 \| 48,4
RZ-162QI	14	44,2	40,296	1.4310	386,7	52,89	8,69	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 14
